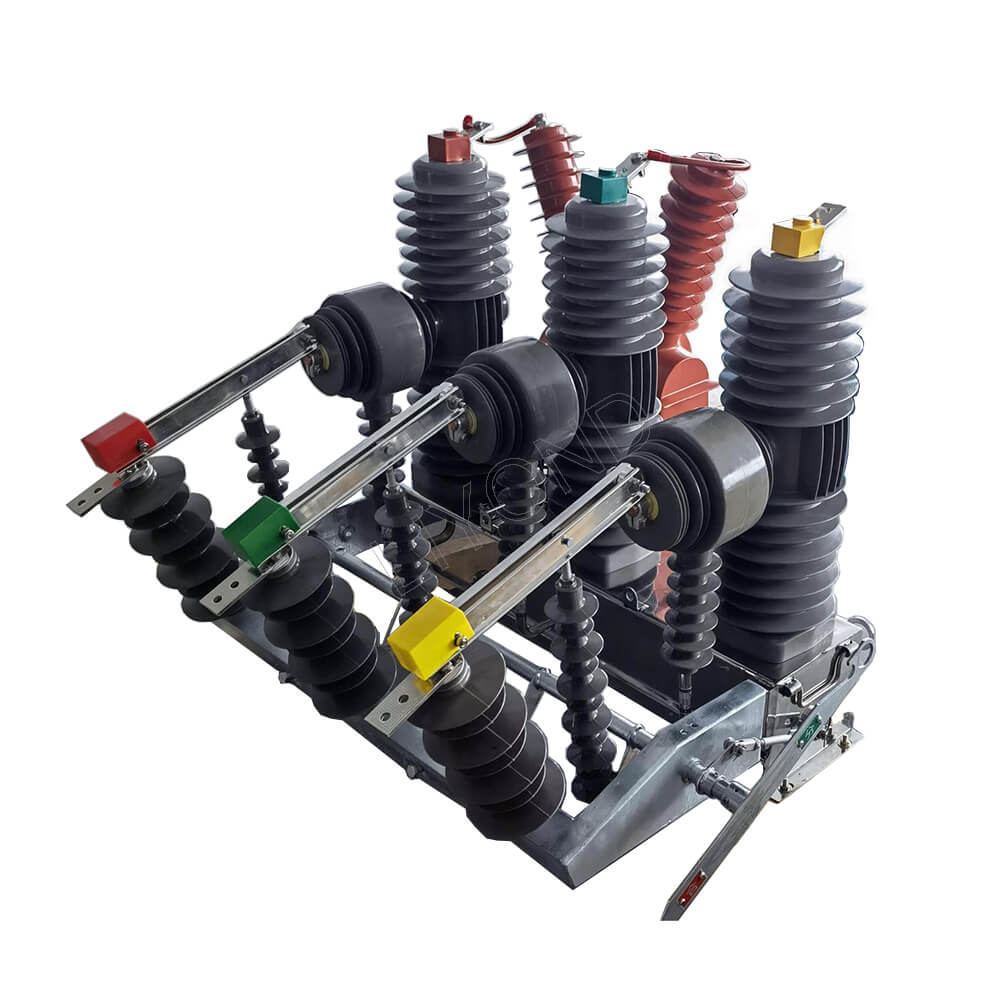

24KV 실외 고전압 지능형 3 상 장착 진공 회로 차단기 자동 안정 장치

Model:ZW32-24

ZW32-24 실외 AC 고전압 진공 회로 차단기 (회로 차단기라고하는 이하)은 24kV, 50Hz 3 상 AC 실외 전력 분배 장비의 전압입니다. 이 제품은 외국 고급 기술을 흡수하고 있습니다. 건식 국내 원자재 및 공장 예술을 기반으로 중국의 국가 조건에 적합한 24kV 야외 고전압 스위치 기어가 성공적으로 개발되었습니다. 유사한 국제 제품과 비교할 때 소형화, 유지 보수 및 지적 지적 특성이 있습니다. 동시에,이 제품은 주변 환경에 대한 오염이 없으며 녹색 환경 보호 제품입니다. 회로 차단기는 GB1984-2003 고전압 AC 회로 차단기, DL T402-2007과 같은 기술 표준을 준수합니다. DL T402-2007 고전압 AC 회로 차단기 및 DL / T403-2000 12kv ~ 40.5kV 고전압 공허 회로 차단기를 주문하기위한 기술 조건.

문의 보내기

제품 설명

ZW32-24 시리즈 실외 고전압 진공 차단기는 AC 50Hz, 정격 전압 24kV 3 상 전력 시스템, 부하 전류, 과전류 및 단락 전류를 닫기위한 3 상 전력 시스템으로 사용됩니다. 차단기는 정체 컨트롤러가 정체성을 차단하여 현재 특성을 차단하고 여러 자동 재 클루어즈 또는 결함 분리를 달성 할 수 있습니다. 자체 제공 PT는 전원으로 전원과 전류의 Signa 출력으로 컨트롤러를 할 수있는 스마트 회로 차단기가됩니다. 전자 PT는 전원 공급 장치를 제공하고 과전류 지연 인한 전류 지연 및 짧은 회로 및 빠른 소액의 3 단계 복합 보호를 완료 할 수 있습니다.

스프링 작동 메커니즘이 장착 될 수 있는데, 여기에는 하중 전류 차단 및 폐쇄 전류, 과부하 전류 및 단락 전류와 같은 기본 기능이 있습니다. ZW32-24 시리즈의 기본 유형입니다. 회로 차단기와 분리 스위치는 뚜렷한 골절과 함께 "결합 된 회로 차단기"( "결합 된 회로 차단기"라고 함)를 형성 할 수 있습니다. 분리 스위치에서 사용자는 비, 눈, 모래 및 정제 및 부식의 특성을 갖는 실리콘 고무 단열장을 사용할 수 있으며 분리 스위치의 동결 및 산화를 효과적으로 피할 수 있습니다.

회로 차단기에는 번개가 길러와 함께 방출 될 수 있으며, 사용자 요구 사항에 따라 들어오는 라인의 어느쪽에도 번개가 설치 될 수 있습니다.

회로 차단기에는 흐름을 빠져 나가는 기능을 갖는 Inrush 전류 컨트롤러가 장착 될 수 있으며, 회로 차단기에는 2 ~ 3 측정 또는 측정 변압기가 장착 될 수 있습니다.

Recloser 컨트롤러는 Recloser 유형 지능형 회로 차단기로 구성 될 수 있습니다. 기본 유형 및 재 클레싱 컨트롤러는 액세스하기 쉬운 전원 공급 장치에 적합합니다. PT 유형 및 우연의 컨트롤러는 전원 공급 장치가없는 경우에 적합합니다. 지능형 회로 차단기는 방사선 유형 전원 공급 장치 및 링 네트워크 전원 공급 장치 시스템에 적합하여 시스템이 과도 결함을 제거하고 전원 공급 장치를 자동으로 복원하고 분리 된 결함을 분리하여 유통 네트워크 자동화를 달성합니다.

ZW32-24 실외 AC 고전압 진공 회로 차단기 (회로 차단기라고하는 이하)은 24kV, 50Hz 3 상 AC 실외 전력 분배 장비의 전압입니다. 주로 전원 시스템에서 하중 전류, 과부하 전류 및 단락 전류를 열고 닫는 데 사용됩니다. 과부하 전류 및 단락 전류. 보호 및 제어 목적으로 유통 시스템의 변전소 및 산업 및 광업 기업에 적합하며 농촌 그리드 및 빈번한 운영 장소에 더 적합합니다.

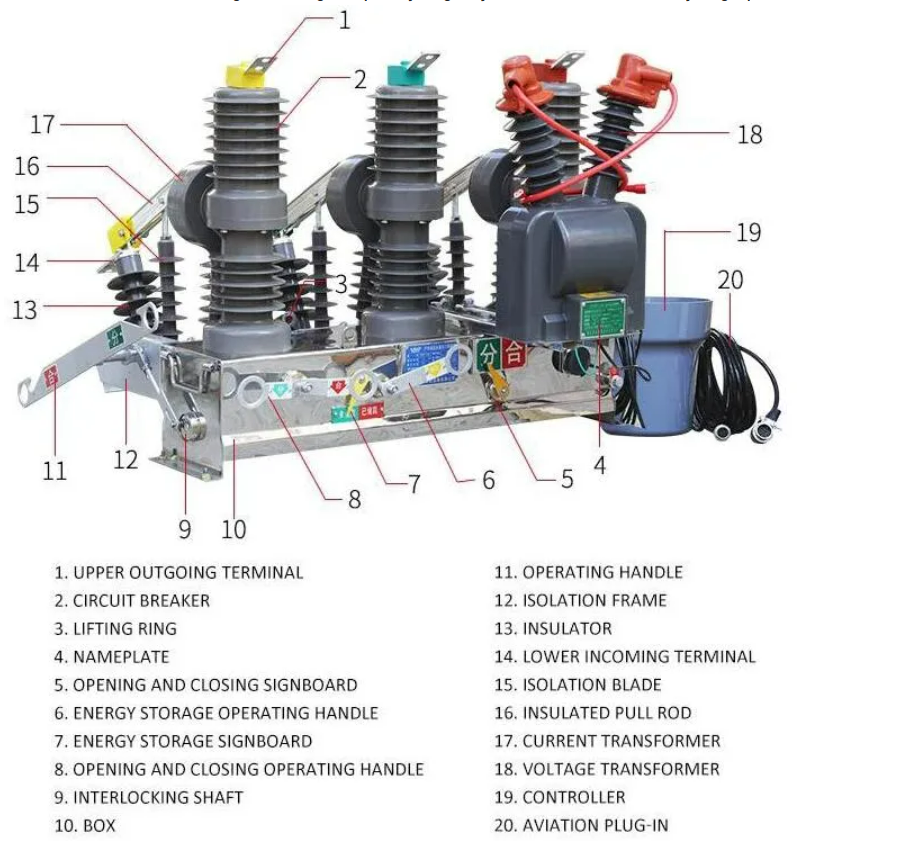

제품 구조 기능

1. 껍질은 고품질 스테인레스 스틸 또는 일반 강철 판으로 만들어졌으며, 이는 Dacromet 방질 방화식 처리 과정 후 UV 저항성 바니시가 뿌려집니다. 이 제품은 우수한 안티 마찰, 안티 소금 안개 및 기타 항 환경 특성을 갖습니다.

2. APG 고정 절연 극에는 실리콘 고무 (절연 및 완충제)가 캡슐화되며, 소량, 우수한 응축 성능, 오랜 작업 수명 및 신뢰할 수있는 성능을 갖춘 소량이 있습니다.

3. 작동 메커니즘은 수동 또는 전기 일 수있는 스프링 작동 메커니즘입니다. 필요한 경우, 원격 제어 작동 장치와 Inrush 전류를 닫지 않도록 장치를 추가 할 수 있습니다. 외부 전원 공급 장치의 필요한 전력은 70W를 초과하지 않으므로 백업 전원 공급 장치가 장착하기 쉽습니다. 고유 한 디자인의 버퍼 장치는 탁월한 성능, 작은 반동 및 저음이 적습니다.

4. 아크 소화 챔버는 전기 도금없이 특수 스테인리스 스틸 브레이징 기술을 채택하며, 용접 품질, 안정성 및 신뢰성 및 공기 누출 속도가 낮습니다. 특수 세라믹 금속 화 공식 및 고급 세라믹 금속화 공정은 제조 공정에서 제품의 공기 압박감을 보장하기 위해 사용되며 인장 강도는 130MPA 완전한 1 차 밀봉입니다.

5. 전류 변압기는 고품질 자기 전도성 재료와 에폭시 수지 및 실리콘 고무의 복합 단열재로 만들어집니다. 대용량, 높은 동적 열 안정성, 높은 정밀 수준, 유지 보수가없고 높은 신뢰성의 장점이 있습니다.

특징

1. 회로 차단기는 3 상 기둥 구조를 채택합니다.이 기둥 구조는 성능, 안정성 및 신뢰성, 연소 및 폭발의 위험, 유지 보수없이, 작은 크기, 가벼운 무게 및 긴 서비스 수명의 특성을 갖는 3 상 기둥 구조를 채택합니다.

2. 회로 차단기는 밀봉 성능이 우수한 완전히 밀폐 된 구조를 채택하여 수분 방지 및 반응 방지 성능을 향상시키는 데 도움이되며 특히 차갑거나 습한 지역에서 사용하기에 적합합니다.

3. 3 상 기둥과 전류 변압기는 수입 된 실외 에폭시 수지 고체에 의해 절연되며, 이는 고온 저항성, 자외선 내성 및 노화 저항의 특성을 갖는다.

4. 운영 메커니즘은 개방 및 폐쇄에 대한 에너지 소비가 낮은 소형화 된 팝업 작동 메커니즘을 채택합니다. 메커니즘 전송은 개방 및 닫기 부품과 높은 신뢰성으로 직접 전송 모드를 채택합니다. 작동 메커니즘은 밀봉 된 메커니즘 상자에 있으며 메커니즘 부식 문제를 해결하고 메커니즘의 신뢰성을 향상시킵니다.

5. 회로 차단기의 개방 및 마감 작업은 수동 또는 전기적으로 또는 원격으로 작동 할 수 있습니다. 전력 분배 자동화를 실현하기 위해 컨트롤러와 일치 할 수 있으며 Recloser 컨트롤러와 결합하여 Recloser를 형성 할 수도 있습니다.

6. 회로 차단기에는 자동 과전류 트리핑 보호 및 정보 분석을위한 지능형 제어를 위해 2 상 또는 3 상 CT가 장착 될 수 있습니다. .

7. 회로 차단기에는 분리 스위치 및 3 상 연결이 장착 될 수 있습니다. 분리 스위치가 OFF 상태에있을 때 명백한 가시적 골절이 있으며 회로 차단기 본체와의 안티 메이크 족 인터록이 있습니다. 쉽고 안전한 유지 보수를 위해 Surge Arrester Post 절연체와 연결할 수 있습니다.
