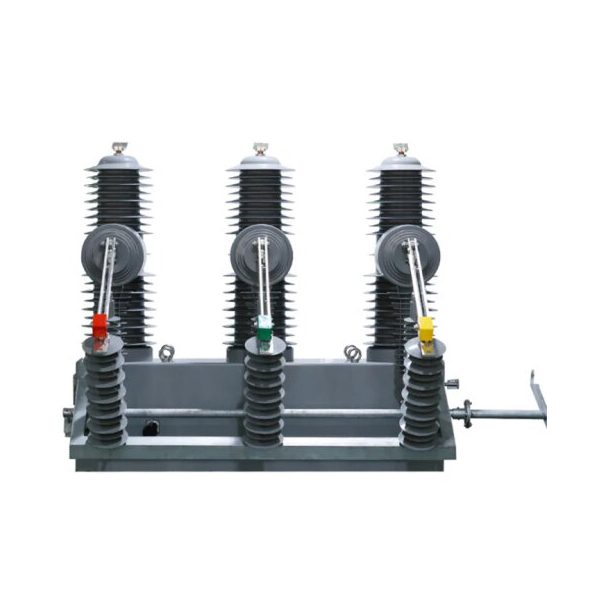

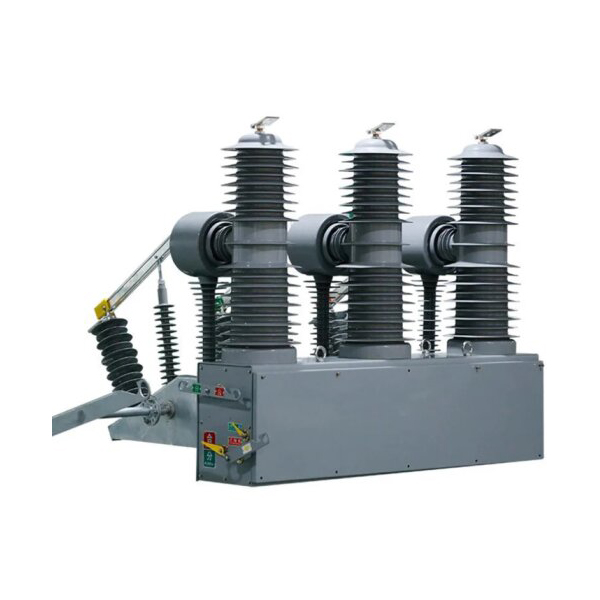

ZW32-40.5kV 실외 장착 진공 회로 차단기 35kV 자동 안락를

Model:ZW32-40.5

ZW32-40.5 시리즈 실외 고전압 진공 회로 차단기는 하중 전류, 과부하 전류 및 짧은 회로 전류를 분리하고 결합하는 수단으로 3 단계 전력 시스템에서 3 단계 전력 시스템에서 사용됩니다. ZW32-40.5 실외 고전압 진공 회로 차단기는 통합 된 밀봉 된 극 및 고출력 작동 메커니즘의 고유 한 설계를 채택합니다.이 장치는 주로 중간 전압 오버 헤드 전원 기어에 사용됩니다.

문의 보내기

제품 설명

ZW32-40.5 시리즈 실외 고전압 진공 회로 차단기는 하중 전류, 과부하 전류 및 짧은 회로 전류를 분리하고 결합하는 수단으로 3 단계 전력 시스템에서 3 단계 전력 시스템에서 사용됩니다. 회로 차단기에는 전압 및 전류 신호 출력을 갖는 지능형 회로 차단기가되어 전원으로 전원으로서 여러 자동 재클린, 자체 제공 된 PT를 달성하기 위해 회로 차단기가 재활용 컨트롤러가 장착 될 수 있으며, 제어 될 수있다. 전자 PT에 의해 전력을 제공하고 과전류 지연, 무주한 전류 지연, 단락 3 단계 복합 보호를 완료 할 수 있습니다.

ZW32-40.5 실외 고전압 진공 회로 차단기는 주로 통합 된 밀폐 된 극, 전류 변압기, Operationg 메커니즘 및 박스 바디로 구성됩니다. 이 유형의 회로 차단기는 소형화되어 있으며 해당 쉘은 고품질 스틸 박스로 만들어졌으며 사용자의 요구에 따라 전류 트라스포머를 선택할 수 있습니다. ZW32-40.5 실외 고전압 진공 회로 차단기 및 일치하는 지능형 제어 조합. 스위치의 정전 작동은 로컬로 실현 될 수 있으며 통신 인터페이스를 통해 원격 제어로 작동 할 수 있습니다. 회로 차단기의 다른 정보는 제어 센터로 전송 될 수 있으며, 통신 채널은 케이블, GSM 등의 옵티브 파이버/CDMA 등이 될 수 있습니다.

특징

(1) ZW32-40.5 기둥 유형에 대한 전반적으로 ZW32-40.5 메커니즘 상자에 장착 된 3 상 공통, 변곡 팔을 통한 인터럽트 룸의 동적 끝, 연결된 메커니즘의 출력 샤프트에 대한 단열 타이로드. 회로 차단기와 연결된 메커니즘 및 커넥팅로드는 방수 상자에 있습니다. 회로 차단기의 변속기 메커니즘은 커넥팅로드와 목발 암으로 구성되며, 인터럽트 챔버의 동적 끝은 목발 암, 절연 타이로드, 커넥팅로드 및 작동 메커니즘을 통해 작동 메커니즘의 출력 샤프트에 연결됩니다. 출력 샤프트의 회전은 분할 및 폐쇄 동작을 수행하기 위해 아크 소화 챔버의 동적 접촉을 실현하도록 구동됩니다.

(2) ZW32-40.5 시리즈 제품에는 전류 변압기가 장착되어 있으며 각 단계에는 4 개의 권선을 차지할 수 있으며, 그 중 2 개는 측정에 사용되며 2 개는 보호를 위해 사용됩니다. 고객의 요구에 따라 100 : 5, 200 : 5, 400 : 5, 800 : 5, 1000 : 5, 1600 : 5 현재 변압기를 설치할 수 있습니다.

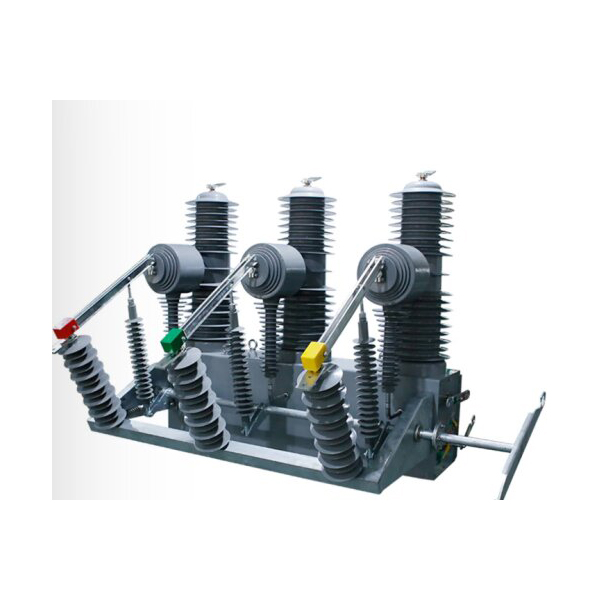

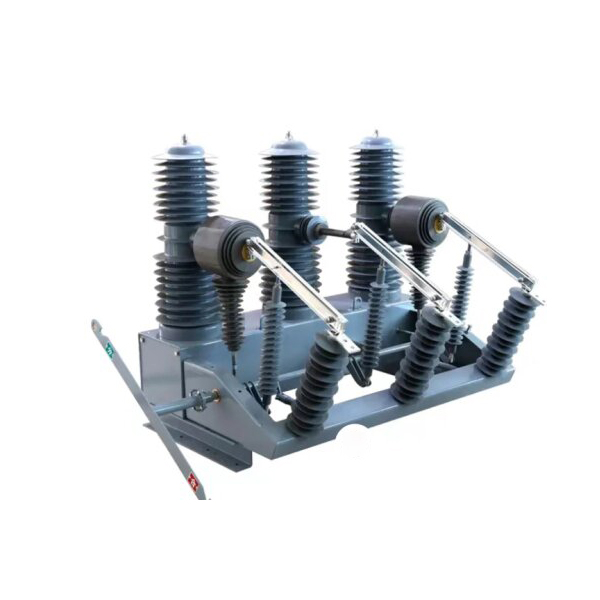

(3) 스위치를 연결 해제 스위치를 회로 차단기의 측면에 추가하여 실외 고전압 진공 회로 차단기와 실외 고전압 분리 스위치 조합 기기를 형성하여 가시적 인 분리 파손을 증가시키고 신뢰할 수있는 인터 로킹 작동을 갖습니다.
