2V 시리즈 2/2 웨이 황동 유체 솔레노이드 밸브 | 직접 작동 및 파일럿 작동

브랜드: Richge Technology의 SOLH

1. 제품 개요 및 핵심 분류

     SOLH 2V 시리즈는 전문가용입니다.2/2 방향 유체 솔레노이드 밸브 공기, 물, 오일의 보편적인 유체 제어를 위해 설계되었습니다. 이는 두 가지 핵심 구조 유형으로 나뉩니다.2V025 직동형 그리고2V130/2V250 다이어프램 파일럿 작동형. 프리미엄 밀봉 재료로 고품질 황동 밸브 본체를 채택한 이 시리즈는 무압 시동 옵션, 대용량 유량, 빠른 응답 및 폭넓은 매체 호환성을 특징으로 합니다. 이는 자동화된 물 회로, 공기 파이프라인, 진공 시스템 및 윤활 장비를 위한 주류 범용 유체 제어 밸브 역할을 합니다.

2. 완전한 모델 코딩 규칙

 1. 풀 코딩 로직: 2V - 오리피스 크기 - 나사 포트 - 배선 유형 - 전압

 2. 표준 주문 예

     • 2V025-08-DC24V: Φ2.5mm 오리피스, G1/4 스레드, 표준 DIN 소켓, DC 24V

     • 2V130-15W-AC220V: Φ13mm 오리피스, G1/2 스레드, 와이어 리드 콘센트, AC 220V

3. 두 가지 핵심 구조 유형 및 선택 지침

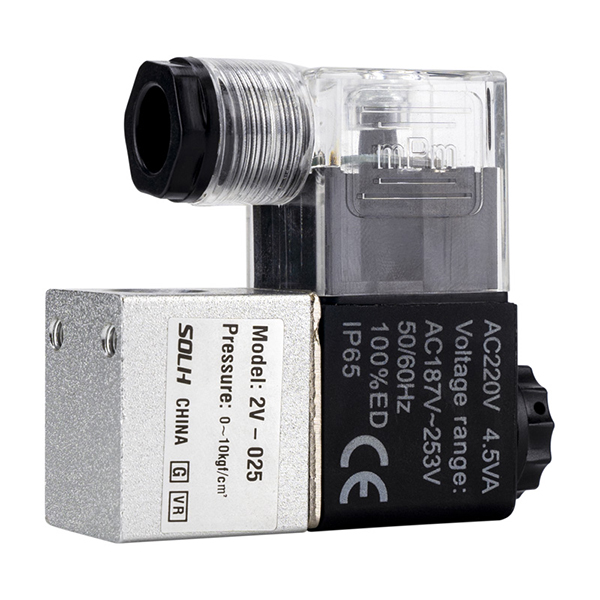

  3.1 2V025 직동형 | 제로 압력 시작

    핵심 장점: 0MPa 제로 압력에서 완벽하게 작동 가능

     • 작동 원리: 전자기 코일이 철심을 직접 당겨 밸브 포트를 열어 중간 압력의 도움 없이 압력차가 0인 상태에서 완전 개폐 제어를 실현합니다.

     • 오리피스 및 흐름: Φ2.5mm 오리피스, CV 값 = 0.23

     • 포트 사양: G1/8(06), G1/4(08)

     • 압력 범위: 0 ~ 1.0MPa, 무압력 시동 지원

     • 씰링 재료: 표준 VITON 불소고무를 사용하여 내유성, 물성, 약산성 부식에 대한 저항성이 우수합니다.

     • 본체 재질: 컴팩트한 고정밀 황동 밸브 바디

     • 적용 가능한 시나리오: 소유량 유체 제어, 영/저압 시작-정지, 진공 회로 스위치, 소형 수냉 및 분사 시스템

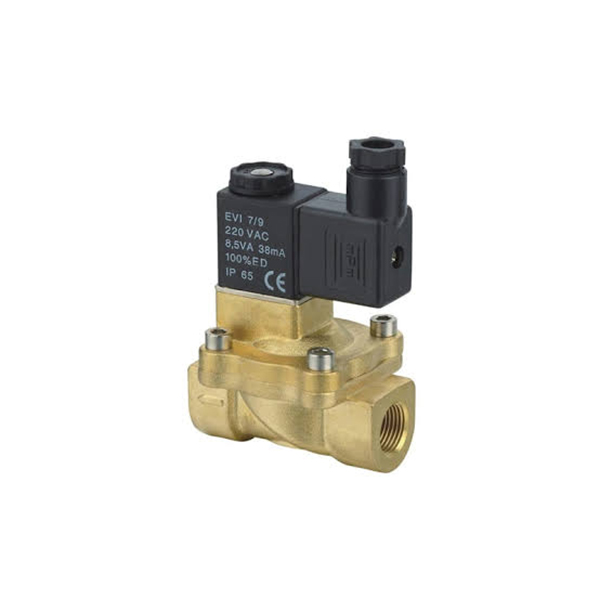

  3.2 2V130 / 2V250 다이어프램 파일럿 작동형 | 차압 시작

    핵심 기능: 대유량, 저전력 소비, 최소 압력 차이 필요

     • 작동 원리: 파일럿 구멍을 통한 압력 방출로 인해 중간 압력이 다이어프램을 밀어 열어 밸브를 열 수 있습니다.최소 시동 압력차: 0.05MPa(0.5bar), 압력이 0인 상태에서는 열 수 없습니다.

     • 2V130 사양: Φ13mm 오리피스, CV=6.2; 포트: G3/8(10), G1/2(15)

     • 2V250 사양: Φ25mm 오리피스, CV=13; 포트: G3/4(20), G1인치(25)

     • 압력 범위: 0.05 ~ 1.0MPa

     • 씰링 재료: 순수 및 압축공기 매체에 최적인 NBR 니트릴 고무

     • 바디 & 코일: 두꺼워지고 내구성이 뛰어난 황동 바디와 저전력 고안정성 코일이 조화를 이룹니다.

     • 적용 가능한 시나리오: 대유량 수회로, 공기 압축기 취수구, 보일러 급수, 주 가스/액관 개폐 제어

4. 통합 일반 기술 매개변수

5. 2V 대 2P 시리즈 비교 | 실수 방지 선택 가이드

선택 공식

     제로 압력 온-오프 수요 → 2V025 / 2P 선택; 수압이 있는 대유량 → 2V130 / 2V250 선택; 좁은 공간 & 저비용 예산 → 2P 플라스틱 밸브 선택

6. 일반적인 응용 시나리오

  6.1 2V025 응용

     • 진공 발생기 공기 공급원 온-오프 제어

     • 소형 장비 냉각수 회로

     • 자동분무 및 미세급수 시스템

     • 정밀 소유량 유체 스위칭 장비

  6.2 2V130 / 2V250 응용

     • 냉각기 및 산업용 냉각수 시스템

     • 공기 압축기 취수 제어

     • 보일러 자동급수 시스템

     • 중앙 집중식 공기 공급 주 파이프라인 스위치

     • 대유량 공업용수 및 가스 순환 제어

7. 일치하는 지원 액세서리

     • 전면 공기 소스 처리: AW 시리즈 공기압 조절 필터를 매치하여 공기원을 안정화하고 불순물을 필터링합니다.

     • 진공 회로 매칭: 안정적인 공기 공급원 차단을 위해 ZU 시리즈 진공 발생기와 협력

     • 파이프라인 연결: 신속하고 누출 없는 배관 설치를 위해 KQ2 퀵 커넥트 수나사 스트레이트 피팅과 일치합니다.

한 문장 요약

     SOLH 2V 시리즈 2/2 방향 황동 솔레노이드 밸브는 무압 직동형 및 대유량 파일럿 작동형을 포괄하며 범용 물/공기/오일 호환성, 빠른 응답 및 IP65 보호 기능을 갖추고 있으며 다양한 산업 자동화 시스템을 위한 비용 효율적이고 안정적인 유체 온-오프 솔루션을 제공합니다.
