2W 시리즈 2/2 방향 유체 솔레노이드 밸브(직동식 + 파일럿 작동식)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH 2W 시리즈는 범용 산업용 2/2방향 상시 폐쇄형 유체 차단 솔레노이드 밸브로, 직동식 2W(030/050 소형 시리즈)와 파일럿 작동식 2W(150~500 대구경 시리즈)의 두 가지 구조 라인으로 나뉩니다. 깨끗한 물, 압축 공기, 윤활유, 냉각 절삭유 및 약한 부식성 액체 파이프라인에 대한 자동 ON/OFF 제어를 수행합니다.

       * 다층 부식 방지 밀봉 기능을 갖춘 황동 밸브 본체; 전체 범위 선택을 위한 무압 시동 직접형 및 고유량 파일럿형의 이중 옵션

       * 표준화된 치수 및 나사 사양으로 PT/G/NPT 다중 나사와 호환되어 글로벌 수출 가능

       * 저온 저항 코일은 안정적인 장기 연속 통전을 지원합니다.

     수처리 장비, 공작 기계 냉각 회로, 스프레이 청소 라인, 공기 압축기 파이프라인 및 전체 산업 유체 자동화 시스템과 널리 일치합니다.

두 가지 제품 라인 전체 분류: 직동형 NC VS 파일럿 작동형 NC

  1. 2W 직동식 NC(모델 예: 2W-L030-08)

     --일하는 원칙플:전자기 코일은 내부 전기자 스템을 직접 구동하여 메인 밸브 시트를 열고 닫으며 0MPa 제로 중간 압력에서 완전 개방을 가능하게 합니다.

        * 전원 끄기: 스프링이 씰링 개스킷을 압축하여 파이프라인 유체를 완전히 차단합니다.

        * 전원 ON: 전자기력이 스풀을 들어올려 양방향 유체 순환을 실현합니다.

           보조 파일럿 챔버가 없으며 밀리초 빠른 응답 속도를 갖춘 매우 간단한 구조입니다.

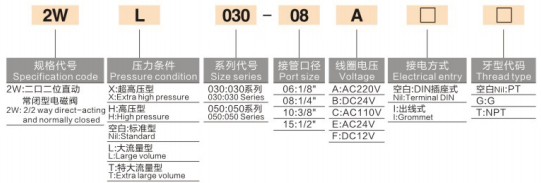

    -- 완전한 모델 코딩 규칙

     2W - 압력/유량 접미사 - 크기 시리즈 - 포트 나사산 - 코일 전압 - 배선 유형 - 나사산 표준

        * 2W: 직동식 2/2-way 상시 닫힘 솔레노이드 밸브

        *  압력 및 유량 접미사: 공백=표준 / L=대형 유량 / T=초대형 유량 / H=고압 / X=초고압

        *  사이즈 시리즈: 030(미니어처), 050(중소형)

        *  포트 코드: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  전압 코드: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  배선 모드: 공백=DIN 소켓(제어 캐비닛 표준), I=방수 와이어 리드(실외 다습 장비)

        *  나사 규격 : 공백=PT 영국산 테이퍼 나사, G=G 평행 나사, T=NPT 미국산 나사

   --  핵심 장점

       *  제로 차압 시동, 최소 작동 압력 제한 없음, 진공 상태에서 안정적인 개방, 미세 압력 및 미세 흐름 수 회로

        *  초소형 본체, 비좁은 장비 캐비닛 레이아웃을 위한 임의의 장착 각도

        *  고주파 간헐적 시작-정지 주기에 적합한 밀리초 빠른 온-오프 응답

        *  소모비용이 낮은 소형 밸브 본체, 단일 지점 분기 제어를 위한 경제적인 첫 번째 선택

     --  응용 시나리오

      소형 CNC 공작기계용 단일점 냉각유 주입, 미니 스프레이 클리닝 기계, 3C 자동화 장비용 마이크로 공기/물 제어, 공기 압축기의 소형 분기 스위치, 실험실 미세 유체 온/오프 제어.

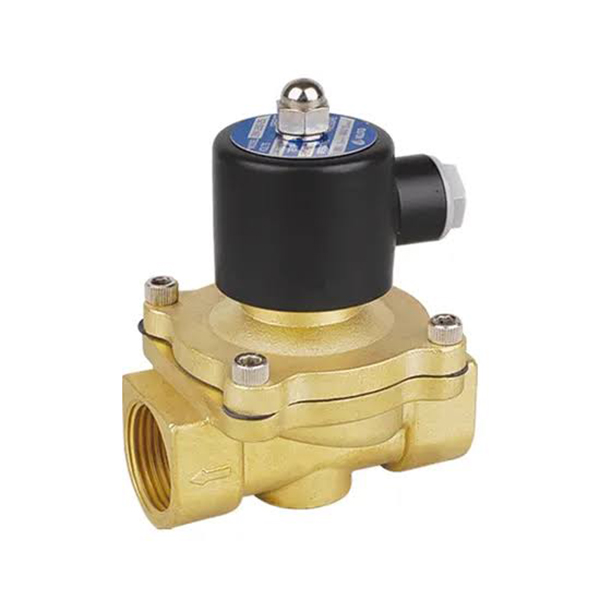

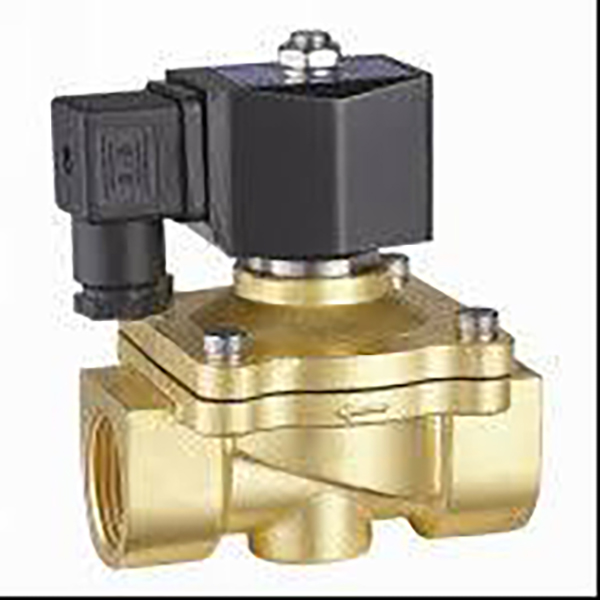

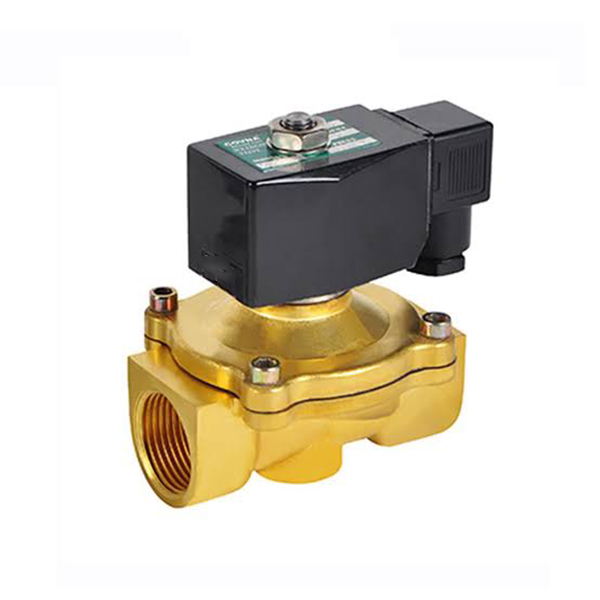

  2. 2W 파일럿 작동형 NC(모델 예: 2W250-25)

     -- 작동 원리:내장형 파일럿 블리드 오리피스, 파이프라인 중간 압력을 사용하여 대구경 메인 스풀을 들어 올립니다. 코일은 낮은 소비전력과 낮은 발열로 작은 파일럿 홀만을 제어합니다. 최소 시동 차압 0.05MPa, 중간 압력이 없으면 밸브가 완전히 열릴 수 없습니다.

        * 전원 끄기: 파일럿 구멍이 밀봉되고, 내부 캐비티 압력이 밀봉을 압축하여 파이프라인을 차단합니다.

        * 전원 켜기: 파일럿 챔버 압력 블리드, 중간 압력 잭이 대용량 유체 흐름을 위한 메인 밸브 열기, 최대 오리피스 최대 Φ50(G2인치)

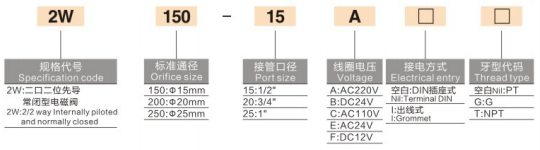

    --완전한 모델 코딩 규칙

        2W - 오리피스 크기 - 포트 나사산 - 코일 전압 - 배선 유형 - 나사산 표준

        *  2W: 파일럿 작동식 2/2방향 상시 폐쇄형 솔레노이드 밸브

        *  표준 오리피스 크기: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  포트 코드: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  직동 시리즈, 호환 코일 예비 부품과 완전히 상호 교환 가능한 전압, 배선 및 스레드 코드

  3. 핵심 장점

     -- 높은 중간 흐름, 매우 낮은 파이프라인 압력 손실을 위한 초대형 직선 보어, 전체 라인 중앙 집중식 물/공기 공급 본관에 이상적

     -- 저전력 코일은 대구경 밸브 본체를 구동하고 24시간 연속 작동 시 낮은 온도 상승, 화상 방지 성능을 제공합니다.

     -- 막히기 쉽지 않은 넓은 흐름 채널, 작은 부유 불순물이 있는 순환 산업용 냉각수 지원

     -- 단일 파일럿 밸브는 여러 개의 소형 직접 밸브를 대체하고 주 파이프라인 레이아웃을 단순화하며 조달 비용을 절감할 수 있습니다.

  4.응용 시나리오

     대형 조립 라인 스프레이 세척 장비의 주 물 회로 제어, 공기 압축기 전체 기계 배수 및 주 공기 파이프라인 차단, 순환 냉각 시스템 대유량 헤더 파이프, 수처리 장비, 식품 포장 및 화학 장비용 일반 유체 마스터 스위치.

범용 공유 코어 기능(직접 + 파일럿 작동)

  1.균일한 NC NC 기능(공장 출하시 설정)

     전원 차단 시 자동 차단, 장비 종료 시 오버플로, 물/공기 누출을 효과적으로 방지하여 시스템 안전 보호를 강화합니다.

  2. 이중 옵션 씰 재료

     -- 표준 NBR 니트릴 고무: 깨끗한 물, 압축 공기 및 윤활유 일반 작업 조건에 대한 범용

     -- 옵션 EPDM 에틸렌 프로필렌: 내열성, 약산성 및 내알칼리성, 온수 전용, 식품 등급 청정 유체 및 산 세척 장비

  3. 다중 사양 범용 호환 코일

     전체 AC 및 DC 전압 범위, 장기간 연속 에너지 공급을 지원하는 저전력 절연 코일; 실내 캐비닛 및 실외 장비 배선에 적합한 이중 배선 방식(DIN 소켓/방수 전선 리드).

  4.다중 국제 수출 스레드 표준

     세 가지 스레드 옵션: PT 영국식 테이퍼, G 병렬 BSPP, NPT 미국산 스레드, 국내 자동화 장비 및 해외 생산 라인 수출 요구에 부합합니다.

  5. 무중력 범용 장착

     밸브 본체는 개폐 성능에 영향을 주지 않고 수직, 수평 또는 반전 설치가 가능하므로 컴팩트한 캐비닛 레이아웃에 적합합니다.

  6. 전체 압력 등급 맞춤화

     Direct 시리즈는 표준/고압/초고압/대유량 맞춤형 버전을 지원합니다. 파일럿 시리즈는 기본적으로 기존 산업용 유체 압력 범위 0.05~1.0MPa에 적응합니다.

통합된 일반 기술 사양표

직접 VS 파일럿 작동 전체 선택 비교표

세분화된 일반적인 애플리케이션 시나리오

  1. 2W 직동형 NC 적용분야

     -- 소형 CNC 공작 기계용 단일 지점 냉각 오일 주입 및 마이크로 스프레이, 간단한 스테이션 미세 유체 제어

     -- 3C 자동화 장비용 진공 보조 급수 및 소형 공압 분기 ON/OFF

     -- 소형 초음파 세척 장비, 실험실 미세유체 제어 루프

     -- 장비 ​​유지 보수 지점, 소형 설비용 단일 지점 물/가스 스위치

  2. 2W Pilot-Operated NC 적용분야

     - 공기 압축기 전체 기계 배수, 작업장 주요 공기 파이프라인 차단 밸브

     -- 대형 조립 라인 스프레이 청소 장비의 마스터 물 회로 제어

     -- 수처리 순환 시스템, 산업용 냉각 대유량 헤더 파이프

     -- 식품 포장 및 종합 화학 장비용 대구경 유체 마스터 스위치

핵심선정 판단규칙

     -- 배관 수압/공기압 0.05MPa 이하, 간헐적 미세매체, 진공회로 → 2W 직동형 선택 필수

     -- 파이프 크기 ≥G1/2, 전체 라인 주 파이프 고유량 전송, 장기적으로 안정적인 압력 파이프라인 → 2W 파일럿 작동형 선택

     -- 뜨거운 물, 정제수, 약산성 유체 작업 조건: 주문 시 EPDM 식품 등급 씰 지정

     -- 기계 제어 캐비닛 내부의 중앙 집중식 배선: DIN 소켓 배선 유형을 우선시합니다. 실외 스프레이 및 습한 장비는 I 방수 와이어 리드 유형을 선택합니다.

     -- 고압 수 회로 및 고유량 스테이션은 접미사 H/L/T가 포함된 맞춤형 밸브 본체를 선택할 수 있습니다.

일치하는 완벽한 공압 및 유체 회로 솔루션

  1. 소형 냉각 분기 회로

     AFC 항공 서비스 장치 → 3V 시리즈 3/2 솔레노이드 밸브 → PU 플라스틱 튜브 → 2W 직동 밸브(냉각수 회로 ON/OFF 제어)

  2. 완전한 기계 주 워터 헤더 회로

     물탱크/공기압축기 주배관 → 2W 파일럿 대구경 밸브 → 각 스테이션 스프레이 파이프라인으로 분기 납품

  3. 방폭형 유체 작업장 회로

     방폭 공기원 처리 장치 → 방폭 자동 제어 파이프라인과 일치하는 맞춤형 방폭 코일이 있는 2W 파일럿 밸브

한 문장 요약
