3A 시리즈 3/2 웨이 공압 제어 밸브 | 외부 공기 작동식 방향 밸브

브랜드: Richge Technology의 SOLH

1. 제품 개요 및 핵심 인터페이스 기능

     SOLH 3A 시리즈가 주류입니다.3/2 way 외부 공기 작동식 방향 제어 밸브 Airtac 표준 사양을 따릅니다. 전자기 코일 대신 순수하게 공기 신호로 구동되며 단동 실린더의 텔레스코픽 이동 및 압력 유지 제어에 특화되어 있습니다. 공기 흡입, 위치 유지 및 배기의 안전하고 안정적인 공압 논리를 실현하여 비전기 공압 시스템, 방폭 환경 및 안전 장비의 핵심 안전 제어 구성 요소 역할을 합니다.

  1.1 표준 3포트 인터페이스 정의

     • P 포트: 압축공기 공급을 위한 메인 공기 흡입구

     • 포트: 작동 출력 포트, 단동 실린더에 직접 연결됨

     • R 포트: 압력 완화 및 빠른 재설정을 위한 배기구

  1.2 작업 논리 및 구조적 특징

     • 단일 공압 제어(3A110/210/310/410): 후진을 위한 공기 신호, 신호 차단 후 자동 스프링 재설정, 안전 장치 재설정 설계.

     • 이중 공압 제어(3A120/220/320/420): 대체 이중 공기 신호 제어, 메모리 래칭 기능으로 공기 차단 후에도 현재 위치를 유지합니다.

     • 핵심 구조: 고정밀 스풀형 구조, 외부 공압 구동, 내구성이 뛰어난 알루미늄 합금 본체, 표준 무급유 작동(극한 작업 조건에서 특수 윤활 가능).

2. 표준 모델 코딩 규칙 및 공통 모델

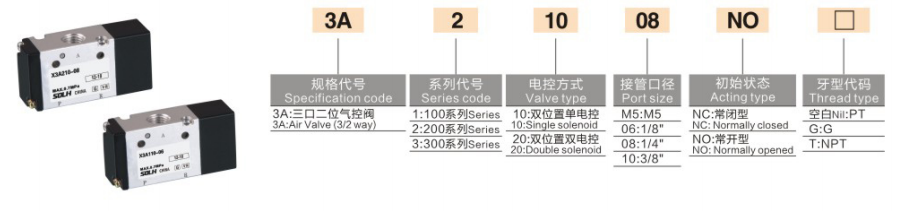

  1. 코딩 로직: 3A [시리즈 크기] [제어 유형] - [포트 크기]

  2. 공통 모델 사양 및 적용 시나리오

3. 핵심 기술 매개변수

4. 핵심 제품 장점

     • 순수 공압 방폭 설계: 내부에 전기 부품이 없으며 먼지가 많고 습하며 인화성 폭발성 환경에 완벽하게 적응합니다. 매우 높은 작동 신뢰성으로 공기 공급원 또는 전원 장애 시 자동 재설정 및 장비 안전을 보장합니다.

     • 이중 제어 모드 적응성: 안전한 재설정 및 압력 유지를 위한 단일 공압 제어; 공기 차단 위치 메모리 및 장시간 잠금을 위한 이중 공압 제어로 기존의 모든 단동 실린더 제어 논리를 포괄합니다.

     • 고효율 씰링 성능: 특수 표면처리된 정밀 스풀 구조로 기동압력이 낮고 기밀성이 우수하며 개폐가 안정적이고 수명이 길다.

     • 유연하고 공간 절약형 설치: 다각도 임의 설치를 지원합니다. 독립적으로 사용하거나 매니폴드 베이스와 통합하여 모듈형 밸브 그룹을 형성할 수 있어 장비 설치 공간을 효과적으로 절약할 수 있습니다.

5. 일반적인 응용 시나리오

     • 단동 실린더 제어: 공기 흡입구에 의해 실린더가 확장되고 스프링 재설정에 의해 수축되는 방식으로 잭킹, 클램핑 및 뒤집기와 같은 텔레스코픽 동작을 실현합니다.

     • 장비 안전 인터록 시스템: 공기 공급원이 고장나거나 장비가 정지되면 자동으로 압력을 재설정하고 해제하여 기계적 걸림을 방지하고 생산 안전을 보장합니다.

     • 장기 압력 유지 작업 스테이션: 이중 공압 제어 모드는 지속적인 공기 공급 없이 고정된 실린더 위치를 유지하므로 장시간의 클램핑 및 위치 결정 프로세스에 적합합니다.

한 문장 요약

     SOLH 3A 시리즈는 단일/이중 공기 제어 모드, 정밀 스풀 씰링 및 알루미늄 합금 본체를 갖춘 표준 3/2 방향 외부 공압 제어 밸브입니다. 단동식 공압 실린더의 안전한 역전 및 압력 유지 제어를 위해 선호되는 핵심 구성 요소입니다.
