3L 시리즈 푸시풀 밸브 |3/2방향

SOLH 3L 시리즈 3/2방향 수동 당김 방향 제어 밸브는 자동 스프링 리턴 기능이 장착된 기본 NC(상시 닫힘) 구조로 표준 산업 사양을 따릅니다. 간단한 축 푸시-풀 핸들 움직임을 통해 작동되는 이 수동 공압 밸브에는 전기 부품이나 공압 구동 신호가 필요하지 않으므로 공압 회로를 위한 본질적으로 안전한 수동 스위칭 구성 요소입니다. 이는 단동 실린더 작동, 회로 온-오프 스위칭, 인칭 시운전 및 안전 인터록 시스템에 널리 배포되며 특히 현장 디버깅, 비상 차단 및 폭발하기 쉬운 작업 환경에 이상적입니다. 3포트 레이아웃은 보편적인 산업 표준을 준수합니다. P는 주 압축 공기 흡입구, A는 단동 실린더를 연결하는 작동 출력 포트, R은 배기 소음을 줄이기 위해 표준 소음기와 호환되는 배기 포트입니다. 정상 해제 상태에서는 내장된 리턴 스프링이 정밀 스풀을 눌러 P 입구를 밀봉합니다. 포트 A는 닫힌 안전 상태를 유지하기 위해 압력 방출을 위해 R에 연결됩니다. 핸들을 수동으로 당기면 스풀이 이동하여 실린더 이동을 구동하기 위한 공기 공급용 P 및 A 포트를 연결합니다. 스프링이 풀리면 즉시 밸브를 재설정하여 공기 흡입을 차단하고 잔압을 배출하여 의도하지 않은 연속 작동을 방지합니다. 견고한 알루미늄 합금 하우징과 저마찰 정밀 스풀로 제작된 이 밸브는 안정적인 밀봉 성능으로 무급유 작동을 지원합니다. 소형 3L100부터 견고한 3L400 커버 스레드 사양 M5, G1/8, G1/4, G3/8 및 G1/2까지 4가지 크기 등급; PT, NPT 및 G 스레드 옵션을 사용하여 글로벌 설치 요구 사항을 충족할 수 있습니다. 이 밸브는 패널 장착 및 베이스 장착을 지원하며 수동 및 공압 제어 모드 간의 원활한 교환을 위해 3A 공기 작동식 밸브와 동일한 설치 치수를 공유합니다. 전기 부품 없이 가연성, 먼지가 많고 습한 작업장에 적합한 스파크 없는 작동을 제공하며 수동 클램핑, 배출 실린더 제어, 장비 유지 관리 안전 잠금 및 3A 파일럿 밸브와 결합된 수동-공압 논리 제어 시스템에 일반적으로 사용됩니다.

문의 보내기

제품 설명

3L 시리즈 3/2 웨이 핸드 풀 밸브 | 수동 스프링 리턴 공압 밸브

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조

SOLH 3L 시리즈는 AirTAC 표준입니다.3/2 way 수동 푸시풀 방향 제어 밸브 NC(상시 닫힘) 설계로 되어 있습니다. 축 핸들 밀기 및 당기기 동작을 통해 공압 회로를 직접 전환합니다. 전기 또는 공압 구동원이 없는 순수 수동 공압 부품으로서 단동 실린더 제어, 공기 회로 온-오프, 조그 작동 및 장비 안전 연동 시스템에 특별히 적용되며 디버깅, 비상 정지 및 방폭 작업 시나리오에 널리 사용됩니다.

1.1 표준 3포트 인터페이스 정의

• P 포트: 메인 압축공기 흡입구

• 포트: 단동실린더와 연결된 작동 출력 포트

• R 포트: 배기 포트, 소음 감소를 위한 머플러 설치 지원

• 드라이브 모드: 축직선 수동 푸시풀 작동

• 구조적 특징: 정밀한 스풀형 구조, 고강도 알루미늄 합금 바디, 스프링 자동 리셋 메커니즘 내장

2. 3/2 Way 작동 원리

• 정상 재설정 상태: 내부 스프링이 스풀을 조이고, P 입구가 닫혀 있고, A 작동 포트가 R 배기 포트와 연결되어 압력 방출이 이루어집니다.

• 작업 풀 상태: 축방향 핸들을 수동으로 당겨 밸브 코어를 반전시키고, P 포트는 A 포트와 통신하여 공기 공급을 하고, R 배기 포트는 닫혀 실린더 동작을 구동합니다.

• 릴리스 재설정: 핸들을 풀면 스프링 장력에 의해 밸브가 자동으로 복귀되어 공기 흡입을 차단하고 잔압을 배출합니다.

• 핵심 로직: 표준 NC 상시 폐쇄형 구조로 수동 리셋 기능을 탑재하여 오조작을 효과적으로 방지하고 장비의 안전을 보장합니다.

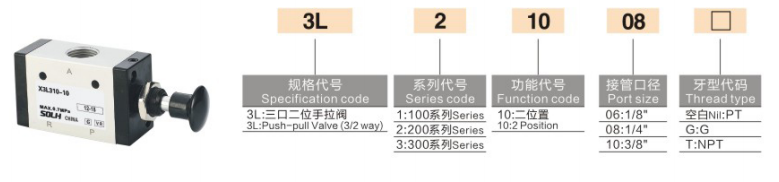

3. 표준 모델 코딩 규칙 및 공통 모델

1. 코딩 로직: 3L [크기 코드] 10 - [접속구 크기] [나사 종류]

코드 세그먼트	상세한 정의
3L	3/2 웨이 수동 핸드 풀 밸브 시리즈
사이즈 코드	1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")
10	3/2 웨이 스프링 리셋 구조에 대한 고정 코드
포트 크기	06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"
스레드 유형	공백=PT 표준 스레드; T=NPT 스레드; G=G 스레드

2. 주류 공통 모델

• 3L110-06: G1/8 포트, 마이크로 공압 시스템용 미니 사이즈 핸드 풀 밸브

• 3L210-08: G1/4 포트, 가장 보편적인 모델, 표준 단동 실린더와 완벽하게 일치

• 3L310-10: G3/8 포트, 고추력 실린더 장비용 대유량 설계

• 3L410-15: G1/2 대구경 포트, 대용량 대유량 공압 회로에 적합

4. 범용 핵심 기술 매개변수

매개변수 항목	사양
작동 매체	필터링된 압축 공기(여과 정확도 ≥40μm)
작동 압력 범위	0.15～0.8MPa
보증 압력	1.2MPa
작동 온도 범위	-20℃～+70℃
3L110-06 흐름 매개변수	유효단면적 10.2mm², Cv=0.6
3L210-08 흐름 매개변수	유효단면적 17.0mm², Cv=1.0
3L310-10 유량 매개변수	유효단면적 28.0mm², Cv=1.65
윤활 요구 사항	무급유 설계(특수 조건에 대한 윤활 옵션)
설치 방법	패널 장착/베이스 장착, 다중 위치 고정 설치
본체 재질	고강도 알루미늄 합금

5. 핵심 제품 장점

• 순수 수동 방폭 안전 설계: 전기 부품 및 공기 제어 소스가 없으며 스파크 위험이 없습니다. 매우 높은 작동 안전성을 갖춘 비상 정지, 장비 디버깅 및 방폭 먼지 환경에 적합합니다.

• 노동력을 절약하는 축방향 푸시-풀 작동: 명확한 피드백과 선명한 반전을 갖춘 직선형 선형 핸들 동작, 안정적인 손 느낌 및 쉽게 걸리지 않음.

• 스프링 자동 재설정 및 NC 안전: 기본 상시 닫힘 상태, 핸들을 놓은 후 자동으로 재설정되고 공기 공급을 차단하여 오작동으로 인한 지속적인 동작을 효과적으로 방지합니다.

• 컴팩트하고 내구성이 뛰어난 구조: 저마찰 스풀 설계, 안정적인 밀봉, 내마모성 및 긴 사용 수명을 갖춘 일체형 알루미늄 합금 본체입니다.

• 전문적인 단동 실린더 매칭: 3/2 way 전용 공기 회로 논리로 클램핑 및 배출 메커니즘과 같은 스프링 리턴 단동 실린더에 완벽하게 적용됩니다.

• 높은 호환성 및 상호 호환성: 3A 시리즈 공압 제어 밸브와 일관된 설치 크기로 직접 교체 및 수동/공압 제어 모드 전환을 지원합니다.

6. 일반적인 응용 시나리오

• 클램핑, 배출 및 스프링 복귀 모션 시스템용 단동 실린더의 수동 제어

• 공압 회로 온-오프 제어, 장비 조그 디버깅 및 유지 보수 안전 스위치

• 방폭 구역, 비전력 및 먼지가 많은 산업 환경을 위한 수동 공압 제어

• 수동/공압 복합 제어를 위한 3A 공압 밸브와 일치하는 공압 논리 시스템

한 문장 요약

SOLH 3L 시리즈는 스프링 자동 재설정 기능이 있는 클래식 3/2 방향 NC 상시 폐쇄형 수동 푸시풀 밸브입니다. 이는 단동 실린더 공압 시스템용으로 특별히 설계된 작고 안전하며 내구성이 뛰어난 표준 수동 제어 구성 요소입니다.
