SOLH 3V 시리즈 3/2방향 공압 솔레노이드 방향 제어 밸브는 직동식 및 파일럿 작동식 구조로 설계되었으며 단동식 스프링 리턴 실린더 구동 및 진공 공압 회로 전환을 위해 맞춤 제작되었습니다. 상시 닫힘(NC) 및 상시 열림(NO) 구성으로 제공되는 이 시리즈는 컴팩트한 레이아웃, 빠른 응답 및 IP65 방진 및 방수 보호 등급을 갖춘 고강도 경량 알루미늄 합금 밸브 본체를 채택하여 중소형 공압 자동화 시스템의 표준 핵심 제어 구성 요소로 작동합니다. 포트 레이아웃은 보편적인 산업 표준을 따릅니다. 주 공기 흡입구는 P, 실린더 또는 진공 흡입기를 연결하는 작업 포트는 A, 작동 소음을 낮추기 위해 소음기와 일치하는 배기 포트는 R입니다. 직접 작동식 3V1 및 3V2 변형은 0.05초 미만의 스위칭 응답으로 0~0.8 MPa 내에서 안정적인 제로 압력 시동을 지원하며 저압 가스 파이프라인 및 음압 진공 제어 시나리오에 완벽하게 적합합니다. 파일럿 작동식 3V100/3V200/3V300 시리즈는 더 큰 유량과 더 낮은 코일 전력 소비를 특징으로 하며 고유량 기존 공압 루프를 충족하기 위해 안정적인 스위칭을 위해 최소 입구 압력 0.15 MPa가 필요합니다. 설치 및 유지 관리 중 편리한 현장 디버깅을 위해 골무 스타일 수동 오버라이드 버튼이 장착되어 전체 시리즈는 안정적인 밀봉 성능으로 오일 프리 작동을 지원합니다. M5, G1/8, G1/4 및 G3/8을 포함한 다중 스레드 사양은 선택 사항이며 주류 글로벌 AC 및 DC 전압과 DIN 소켓 및 플라잉 리드의 두 가지 배선 모드와 쌍을 이룹니다. 구조적 수정 없이 기존의 3A 에어 파일럿 밸브와 3L 핸드 풀 밸브를 직접 대체할 수 있으며 공작물 클램핑 재킹 메커니즘, 진공 흡착 스위칭, 공압 인터록 보호 및 소형 액추에이터의 인칭 제어에 널리 배치됩니다.

3V 시리즈 3/2 방향 공압 솔레노이드 밸브 | 직접 및 파일럿 작동형 NC/NO 제어 밸브

브랜드: Richge Technology의 SOLH


1. 제품 개요 및 구조적 인터페이스

     SOLH 3V 시리즈는 표준입니다.3/2 방향 전기 제어 방향 솔레노이드 밸브 에서 사용 가능직접 행동하는 그리고파일럿 운영 구조. 단동 실린더 제어, 공압 회로 전환 및 진공 시스템 조절을 위해 특별히 설계된 이 제품은 평상시 닫힘(NC)과 평상시 열림(NO)의 두 가지 핵심 구성을 제공합니다. 내구성이 뛰어난 알루미늄 합금 본체, 컴팩트한 구조, 빠른 응답 및 선택적인 무압 시동 기능을 갖춘 이 밸브는 소형 공압 자동화 시스템을 위한 표준 범용 제어 밸브 역할을 합니다.

  1.1 표준 3/2 Way 포트 정의

     • P 포트: 메인 공기 흡입구

     • 포트: 단동 공압 실린더 또는 진공 노즐에 연결된 작동 포트

     • R 포트: 공기배출구, 소음저감용 머플러 장착

  1.2 드라이브 및 구조 분류

     • 드라이브 모드: 전자기 직동식 / 파일럿 작동식 옵션

     • 시리즈 유형: 직접 작용(3V1/3V2); 파일럿 작동식(3V100/3V200/3V300)

     • 본체 재질: 고강도 알루미늄 합금으로 가볍고 내구성이 뛰어납니다.


2. 3/2 Way 밸브의 작동원리

     3V 시리즈는 자동 리셋 실린더 및 진공 회로 제어에 널리 사용되는 완전히 독립적인 작동 논리를 갖춘 NC 및 NO 유형으로 구분되는 단일 코일 제어 설계를 채택합니다.

  2.1 상시 닫힘(NC) – 가장 일반적인 유형

  적용 가능한 모델: 3V110, 3V210, 3V310

     • 전원 끄기 재설정 상태: 스프링 리셋은 P 입구 포트를 밀봉합니다. 포트 A는 출력 압력 없이 배기를 위해 포트 R과 통신합니다.

     • 전원 켜기 작업 상태: 전자기력이 밸브 코어를 당겨서 전환됩니다. P 입구는 공기 공급을 위해 A 작업 포트와 연결됩니다. R 배기 포트가 완전히 닫혀 있습니다.

  2.2 상시 열림(NO)형

  적용 가능한 모델: 3V120, 3V220, 3V320

     • 전원 끄기 재설정 상태: P 입구는 지속적인 공기 공급을 위해 A 작업 포트와 통신합니다. R 배기구가 닫혀 있습니다.

     • 전원 켜기 작업 상태: P 입구 포트가 밀봉되어 있습니다. 작업 포트는 압력 완화 및 배기를 위해 R 포트와 통신합니다.


3. 시리즈 분류 및 사양 매개변수

  3.1 직동형 시리즈(3V1 / 3V2) – 제로 압력 시동

  핵심 이점: 0MPa 무압 시동, 초고속 응답 속도 지원(<0.05s), 저압 및 진공 작업 조건에서 안정적인 성능을 제공합니다.

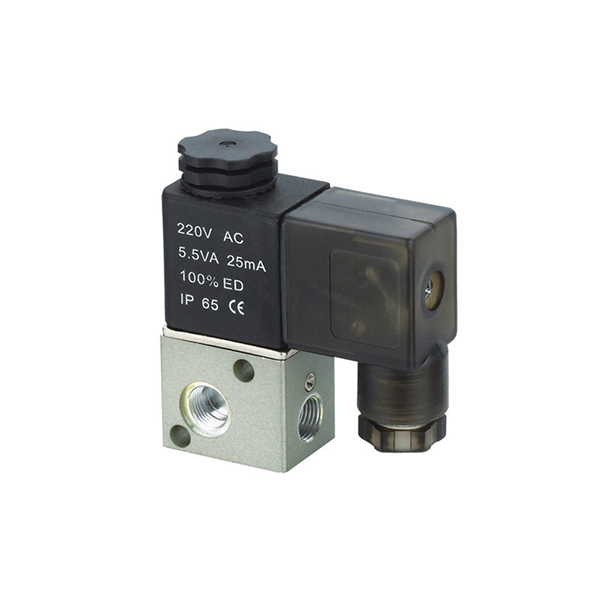

  • 3V1 마이크로 시리즈

○ 접속 크기: M5, G1/8 (06)

○ 흐름 면적: 10.2mm²(CV=0.6)

○ 일반 모델: 3V1-06, 3V1-M5

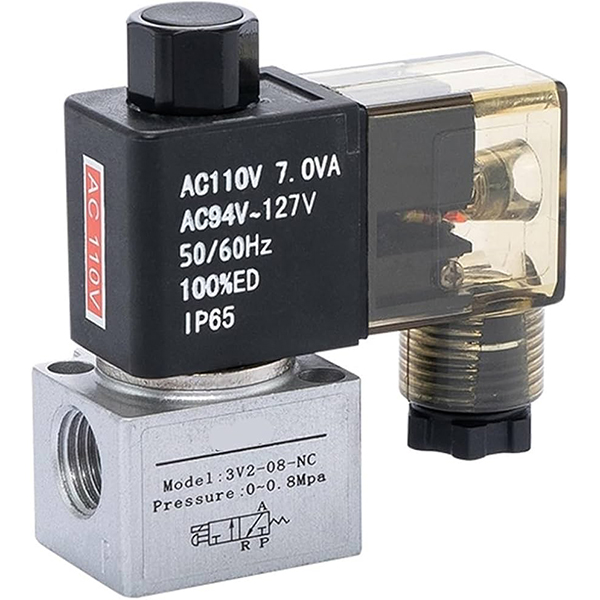

  • 3V2 미니 시리즈

○ 접속구경 : G1/8(06), G1/4(08)

○ 흐름 면적: 17.0mm²(CV=1.0)

  3.2 파일럿 작동형 시리즈(3V100 / 3V200 / 3V300) - 대유량

  핵심 이점: 유량이 크고 소비전력이 낮습니다. 안정적인 스위칭을 위해 최소 시동 압력이 필요하며 표준 압력 공압 회로에 적합합니다.

  • 3V100 시리즈: 접속 구경 M5, G1/8 (06)

  • 3V200 범용 시리즈

○ 포트 크기: G1/4(08)

○ 흐름 면적: 17.0mm²(CV=1.0)

○ 일반 모델: 3V210-08

  • 3V300 대유량 시리즈

○ 포트 크기: G3/8(10)

○ 흐름 면적: 28.0mm²(CV=1.65)

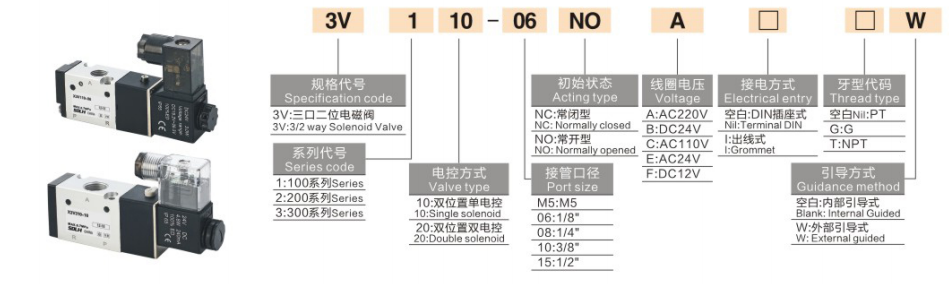

4. 완전한 모델 코딩 규칙 및 주문 예

  1. 코딩 로직: 3V [시리즈 코드] [기능 코드] - [포트 크기] [전압 코드] [배선 코드]

코드 세그먼트

상세한 정의

3V

3/2 방향 공압 전자기 방향 밸브 시리즈

시리즈 코드

1=3V1, 2=3V2, 100=3V100, 200=3V200, 300=3V300

기능 코드

10=상시 닫힘(NC), 20=상시 열림(NO)

포트 크기 코드

06=G1/8", 08=G1/4", 10=G3/8"

전압 코드

B=DC24V, A=AC220V, C=AC110V

배선 코드

F=DIN 소켓 유형, 기본값=와이어 리드 유형

 2. 표준 주문 예

     • 3V210-08-B: 3/2 way, NC형, G1/4포트, DC24V, DIN 소켓 연결

     • 3V1-06-A: 3/2 way, NC형, G1/8포트, AC220V


5. 핵심 기술 매개변수

매개변수 항목

사양

작동 매체

필터링된 압축 공기(여과 정확도 ≥40μm)

작동 압력 범위

직동식(3V1/2): 0~0.8MPa(제로 압력 가능)
파일럿 작동식(3V100/200/300): 0.15~0.8MPa

보증 압력

1.2MPa

작동 온도

-20℃ ~ +70℃

보호 등급

IP65(방진 및 방수)

전압 허용 오차

AC ±15%, DC ±10%

수동 디버그 장치

설치 및 유지보수가 편리한 골무형 수동 테스트 버튼

윤활 요구 사항

무급유 작동


6. 핵심 제품 장점

     • 전용 3/2 Way 설계: 클램핑, 잭킹 및 리셋 공압 실행 전용 스프링 리턴 단동 실린더와 완벽하게 일치합니다.

     • 이중 작업 모드: 다양한 프로세스 로직에 적응하기 위한 선택적인 평상시 닫힘(전원 끄기 재설정) 및 평상시 열림(전원 끄기 작동) 유형.

     • 듀얼 드라이브 옵션: 직동형은 진공/저압 시나리오에 대해 무압력 시동을 지원합니다. 파일럿 작동식은 대유량, 저전력의 안정적인 작동을 실현합니다.

     • 컴팩트하고 내구성이 뛰어남: 미니 일체형 구조, 우수한 밀봉 성능, 긴 수명, 무급유 설계.

     • 유연한 전기 구성: 다양한 전압 사양(AC220V/110V/24V, DC24V/12V) 및 이중 배선 모드가 글로벌 매칭 요구 사항을 충족합니다.

     • 높은 호환성: 3A 공압 제어 밸브 및 3L 핸드 풀 밸브와 동일한 설치 크기로 직접 교체 및 업그레이드를 지원합니다.


7. 일반적인 응용 시나리오

     • 단동 실린더의 자동 제어(클램핑, 잭킹, 스프링 재설정 메커니즘)

     • 진공발생기 및 진공흡입노즐 시스템 전환(직동식은 부압제어에 대응)

     • 공압회로 개폐 제어, 장비 안전 인터록, 소형 액츄에이터 조그 작동

     • 표준 공압 시스템의 3A 공기 제어식 밸브 및 3L 수동식 밸브에 대한 직접 교체


한 문장 요약

     SOLH 3V 시리즈는 NC/NO 이중 모드와 직접/파일럿 이중 구동 구조를 갖춘 표준 3/2 방향 전자기 방향 밸브로 단동 실린더 구동 및 진공 회로 제어에 전문적으로 적용되며 소형 공압 자동화 시스템의 핵심 제어 구성 요소 역할을 합니다.
