4A 시리즈 5/2 및 5/3 방향 공압 제어 밸브 | 순수 공기 작동식 방향 밸브

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조

     SOLH 4A 시리즈는 AirTAC 표준입니다.5/2 way 및 5/3 way 외부 공압 방향 제어 밸브,로 간주4V 시리즈 솔레노이드 밸브의 순수 공압 버전. 전기 부품이나 전자기 코일 없이 공기 신호로 완전히 구동되므로 본질적으로 안전한 공압 스위칭 성능을 제공합니다. 방폭형, 무전원 및 안전 인터록 공압 회로용으로 설계된 이 제품은 스풀형 구조, 안정적인 밀봉 및 고강도 알루미늄 합금 본체를 갖추고 있어 주류 4V 시리즈 밸브와의 완벽한 호환성 및 상호 호환성을 달성합니다.

  1.1 표준 5포트 인터페이스 정의

     • P 포트: 메인 압축공기 흡입구

     • A/B 작업 포트: 복동 실린더를 연결하여 확장 및 수축을 제어하기 위한 출력 포트

     • R/S 배기구: 표준 머플러 설치와 호환되는 압력 방출 배기 포트

     • 드라이브 모드: 외부 공압 제어, 양측 제어 포트에서 공기 신호 입력

     • 구조 특징: 정밀한 슬라이드 스풀 설계, 내구성이 뛰어난 알루미늄 합금 본체, 안정적이고 긴 수명의 씰링 성능

2. 5/2 Way 공압 제어 밸브(기본 역회전)

  2.1 단일 공압 제어 장치(4A110/210/310/410)

     • 작동 원리: 밸브 반전을 위해 한쪽 제어 포트에 공기 압력이 가해집니다. 압력 해제 후 자동 스프링 재설정.

     • 핵심특성: 에어 차단 기능을 갖춘 Fail-Safe Reset 설계로 구조가 간단하고 작동 안정성이 높습니다.

     • 일반 모델: 4A210-08 (G1/8 포트, 단일 공기 제어, 5/2 way)

  2.2 이중 공압 제어 장치(4A120/220/320/420)

     • 작동 원리: 양측 공기 제어 포트의 교대 가압; 리셋 스프링 없음, 공기 차단 후 현재 밸브 위치 유지메모리 래칭 기능.

     • 핵심특성: 높은 위치 정확도, 에너지 절약 작동(연속 공기 공급 불필요), 안정적인 에어오프 위치 유지.

     • 일반 모델: 4A220-08 (G1/8 포트, 이중 공기 제어, 5/2 way)

3. 5/3 Way 이중 공압 제어 밸브 (정밀 중간 제어)

  모든 5/3 방향 4A 시리즈 모델(4A130/230/330/430)은 고급 공압 제어 요구 사항을 충족하기 위해 세 가지 전문 중간 위치 기능을 갖춘 이중 공압 제어를 채택합니다.

     • 클로즈드 센터(C타입): 모든 포트가 중간 위치에서 완전히 닫혀 있습니다. 수직 및 매달린 스테이션에 대한 실린더 잠금, 압력 유지 및 낙하 방지 보호를 실현합니다.

     • 배기 센터(E 타입): A/B 작동 포트는 중간 위치의 배기 포트와 통신합니다. 시스템은 압력을 완전히 방출하여 자유로운 실린더 부동, 수동 디버깅 및 장비 안전 보호를 가능하게 합니다.

     • 프레셔 센터(P형): P 공기 흡입구는 중간 위치에서 양쪽 A/B 포트와 통신합니다. 복동 실린더를 단동 출력으로 변환하여 동기식 클램핑 및 힘 균형 제어에 적합합니다.

4. 표준 모델 코딩 규칙 및 공통 모델

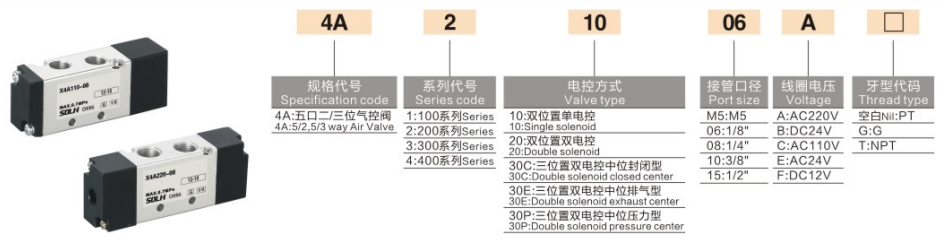

 1. 코딩 로직: 4A [크기 코드] [제어 / 중간 기능 코드] - [포트 크기]

  2. 주류 공통 모델

     • 4A210-08: 단일 공압 제어, 5/2 way, G1/4 포트

     • 4A220-08: 이중 공압 제어, 5/2 way, G1/4 포트

     • 4A230C-08: 이중 공압 제어, 5/3 Way Closed Center, G1/4 포트

     • 4A310-10: 단일 공압 제어, 5/2 방향, G3/8 대형 유량 포트

5. 범용 핵심 기술 매개변수(AirTAC 표준)

6. 핵심 제품 장점

     • 본질적인 방폭 및 안전: 전기부품 및 스파크가 발생하지 않는 순수 공압구조입니다. 먼지가 많고 습하며 인화성 및 폭발성 작업 환경에 완벽하게 적응하여 위험이 없는 안전한 작동을 실현합니다.

     • 이중 제어 메모리 기능: 이중 공압 제어 모델은 공기 차단 후에도 밸브 위치를 유지하여 지속적인 공기 공급 없이 장시간 위치 결정 및 압력 유지를 지원하므로 에너지가 절약되고 안정적입니다.

     • 다양한 3위치 중간 기능: 실린더 잠금, 압력 완화 자유 부동 및 동기식 클램핑 압력 안정화 요구 사항을 충족하기 위해 C/E/P 세 가지 중간 모드를 갖추고 있습니다.

     • 100% 범용 호환성: 4V 시리즈 솔레노이드 밸브를 사용한 일관된 설치 치수 및 유량 매개변수로 인해 전기 제어 시스템을 순수 공압 시스템으로 직접 교체 및 업그레이드할 수 있습니다.

     • 안정적이고 내구성 있는 성능: 정밀한 스풀 구조로 마찰 저항이 낮고 시동 압력이 낮으며 기밀성이 우수하고 무급유 작동으로 긴 수명을 자랑합니다.

7. 일반적인 응용 시나리오

     • 복동 실린더 공압 역전 제어 및 장비 안전 인터록 시스템

     • 방폭 구역, 비전력 장비, 광업, 화학 및 코팅 산업 공압 제어 회로

     • 공기 차단 재설정 또는 장기간 위치 유지가 필요한 안전 공압 회로

     • 핸드 밸브, 기계식 제어 밸브 및 공압 이동 밸브로 구성된 순수 공압 논리 시스템

한 문장 요약

  SOLH 4A 시리즈는 단일/이중 공기 제어 및 세 가지 C/E/P 중간 기능을 갖춘 범용 5/2 및 5/3 방향 순수 공압 방향 제어 밸브입니다. 본질 안전 및 4V 시리즈 교환 가능 치수를 특징으로 하는 이 제품은 방폭, 비전기 및 고안전 공압 제어 회로에 선호되는 핵심 구성 요소입니다.
