4F 시리즈 5/2 웨이 풋 페달 밸브 | 직동식 전체 알루미늄 공압식 풋 밸브

브랜드: Richge Technology의 SOLH | AirTAC 4F 시리즈 풋 밸브에 대한 전체 호환 교체

1. 제품개요

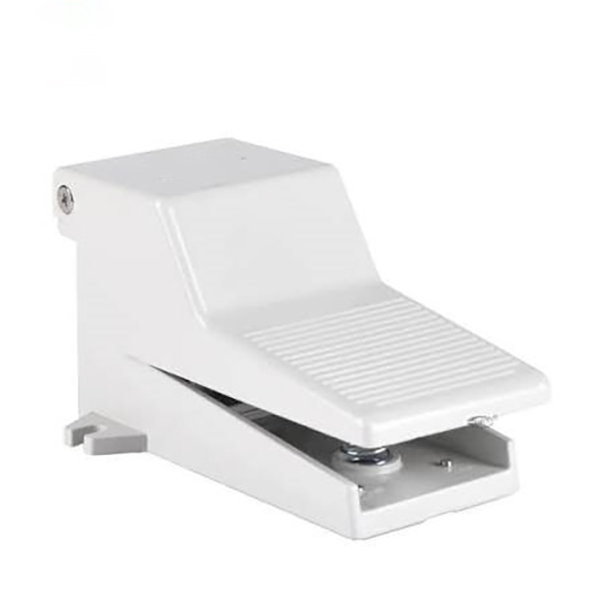

     SOLH 4F 시리즈는 전문가용입니다.5/2 방향 공압식 풋 페달 방향 밸브 전체 AirTAC 4F 시리즈와 완벽하게 호환되고 상호 교환 가능합니다. 풀 다이캐스트 알루미늄 합금 본체와 직동식 스프링 리셋 구조를 갖춘 두꺼워진 미끄럼 방지 풋 페달을 채택하여 다음과 같은 용도로 특별히 설계되었습니다.복동 실린더 전진 및 후진 제어. 전체 시리즈에는 표준 자체 재설정, L 기계적 자동 잠금, G 안전 보호 커버, LG 잠금 + 가드 통합 등 4가지 구성 가능한 유형이 포함됩니다. 툴링 고정 장치, 스탬핑, 리벳팅 및 산업용 공압 제어 시나리오에 널리 적용되는 장비 시작-정지 및 방향 전환용 솔레노이드 밸브를 수동으로 교체할 수 있습니다.

  1.1 코어 5/2 Way 공기 회로 로직

     • 공기 포트 정의: P(주 공기 흡입구), A/B(이중 작업 배출구), R1/R2(이중 독립 배기 포트)

     • 일반 상태(페달 해제): P는 공기 공급을 위해 B에 연결됩니다. A는 배기, 실린더 후퇴 및 재설정을 위해 R1에 연결됩니다.

     • 작동 상태(페달을 밟은 상태): P는 공기 공급을 위해 A에 연결됩니다. B는 배기를 위해 R2에 연결되고 실린더가 확장되어 작동합니다.

     • L이 아닌 표준형: 조그 간헐 제어를 위해 발을 놓은 후 즉시 스프링 리바운드 재설정

     • L 잠금형: 한 번 누르면 위치가 고정되고 공기압이 유지됩니다. 압력 해제를 잠금 해제하고 재설정하려면 다시 누르세요.

2. 모델 코딩 규칙 및 접미사 정의

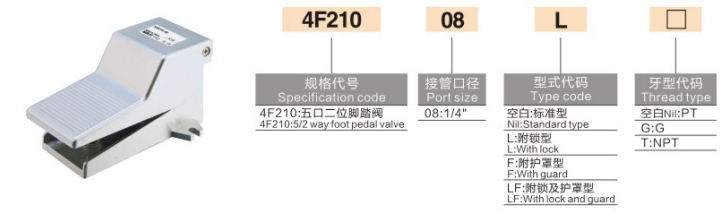

     코딩 로직: 4F210 - [포트 크기] + [기능 접미사] - [스레드 유형]

  2.1 기본 모델 및 포트 크기

     • 4F210: 유니버셜 메인스트림 5/2 way 풋 밸브 베이스 바디

     • 06: G1/8(PT1/8) 나사 포트

     • 08: G1/4(PT1/4) 범용 주류 사양

 2.2 핵심 기능 접미사 선택 가이드

  2.3 스레드 유형 접미사

     • 공백: PT 테이퍼 나사(표준 기본값)

     • G: 영국 표준 G 평행 나사

     • T: NPT 미국 규격 테이퍼 나사

  모델 예: 4F210-08 | G1/4 표준 자체 재설정 풋 밸브; 4F210-08LG | 안전 보호 커버가 있는 G1/4 자동 잠금 풋 밸브

3. 핵심 기술 매개변수

4. 선택 구별: 4F 5/2 Way vs 3F 3/2 Way 풋 밸브

5. 구조적 핵심 장점

     • 이중 독립 배기 설계: 2개의 별도 배기홀을 장착하여 실린더 후진 시 원활한 배기를 보장하고, 빠른 동작 반응과 지연 없는 안정적인 작동을 보장합니다.

     • 미끄럼 방지 헤비듀티 페달: 롤러 질감의 페달 표면은 마찰력을 효과적으로 증가시켜 고하중 스테핑 시 미끄러짐을 방지하고 작동 안정성을 향상시킵니다.

     • 안정적인 독립 잠금 메커니즘: 독립적인 스냅핏 잠금 구조로 견고한 위치 확보와 가벼운 잠금 해제가 가능합니다. 참고: 초고주파 연속 충격 작업 조건에는 적합하지 않습니다.

     • 옵션 안전 보호 커버: 맞춤형 플라스틱 방진 가드는 작업물 낙하나 작업자의 접촉 실수로 인한 우발적인 역전을 효과적으로 방지하여 현장 작업 안전성을 향상시킵니다.

     • 전체 알루미늄 내구성 구조: 일체형 다이캐스트 알루미늄 합금 본체는 열악한 산업 작업장 환경에 적합한 높은 경도, 내충격성 및 긴 사용 수명을 특징으로 합니다.

6. 일반적인 응용 시나리오

     • 복동실린더 수동제어: 공기원 → 4F 풋밸브 → 복동실린더. 자체 재설정 유형은 누를 때 확장 및 해제할 때 수축을 실현합니다. 잠금 방식은 장시간 위치 결정을 위해 클램핑 압력을 유지합니다.

     • 산업 공정 장비 제어: 스탬핑 기계, 리벳팅 기계 및 그라인더 고정 장치를 위한 전문적인 발 조작식 방향 전환으로 손이 자유로워 효율적인 처리 작업이 가능합니다.

     • 현장 장비 디버깅: 공압 회로 디버깅을 위해 솔레노이드 밸브를 수동 풋 밸브로 임시 교체하여 장비 시운전 및 매개변수 교정에 편리합니다.

한 문장 요약

     SOLH 4F 시리즈는 자체 재설정, 자체 잠금 및 오작동 방지 가드 옵션을 갖춘 전체 알루미늄 5/2 방향 직동식 풋 페달 밸브입니다. 이중 빠른 배기, 대유량 및 완전한 AirTAC 호환성을 특징으로 하는 이 밸브는 복동식 실린더 전진/역전 전환 및 기계 처리 공압 제어를 위한 표준 산업용 풋 제어 밸브입니다.
