4V 시리즈 5/2 및 5/3 방향 공압 솔레노이드 밸브 | 파일럿 작동형 방향 제어 밸브

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조

     SOLH 4V 시리즈는 가장 보편적입니다.파일럿 작동식 공압 방향 제어 밸브 산업 자동화를 위한, 덮음5/2 way(5포트 2위치) 그리고5/3way(5포트 3위치) 구성. 복동 실린더의 텔레스코픽 이동, 중간 정지 및 압력 유지 제어를 위해 특별히 설계되었으며 스풀형 구조와 내부 파일럿 구동이 특징입니다. 표준 전자 공압 제어 부품으로서 안정적인 성능과 다양한 기능을 갖춘 자동화 기계, 포장 장비, 가공 지그 및 공압 변속기 시스템에 널리 채택됩니다.

  1.1 5포트 표준 인터페이스 정의

     • P 포트: 주 공기 흡입구, 공기 공급원에 연결됨

     • A/B 작업 포트: 확장 및 수축을 제어하기 위해 복동 실린더의 두 챔버에 연결된 출력 포트

     • R/S 배기구: 압력 완화 배기 포트, 일반적으로 소음 감소 및 원활한 환기를 위해 머플러가 장착되어 있습니다.

  1.2 핵심 구조적 특징

     • 밸브 코어 구조: 고정밀 슬라이드 컬럼 스풀 설계, 낮은 마찰 및 민감한 스위칭

     • 드라이브 모드: 내부 파일럿 구동, 저전력 소모 및 안정적인 역전 성능

     • 적용 대상: 복동식 공압 실린더에 대한 전 범위 매칭

2. 5/2 Way 밸브 - 기본 반전 제어

     5/2 웨이 구조는 4V 시리즈의 주류 기본 모델로 단일 전기 제어와 이중 전기 제어 유형으로 구분되어 다양한 공압 논리 및 안전 제어 요구 사항에 적합합니다.

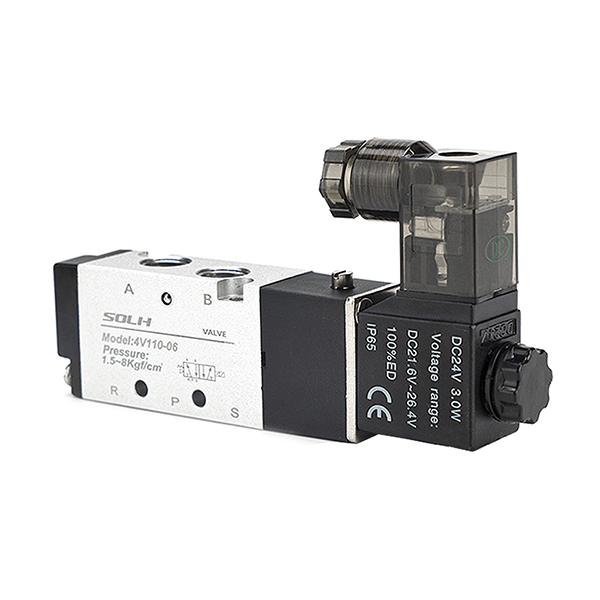

  2.1 단일 전기 제어(4V110/210/310/410)

     • 작동 원리: 전자 코일 1개와 리셋 스프링 장착. 전원을 켜면 밸브가 역전되고 전원이 꺼지면 스프링 장력에 의해 자동으로 재설정됩니다.

     • 핵심특성: 무장애 성능, 간단한 구조 및 비용 효율성을 갖춘 전원 차단 재설정 설계.

     • 일반적인 응용 분야: 일반적인 실린더 왕복 운동, 비상 정지 재설정 메커니즘, 간단한 클램핑 및 위치 결정 장비.

  2.2 이중 전기 제어 (4V120/220/320/420)

     • 작동 원리: 리셋 스프링 없이 대체 제어를 위한 듀얼 코일. 밸브는 전원이 꺼진 후에도 현재 위치를 유지합니다.기억 유지 기능.

     • 핵심특성: 높은 위치 정확도, 에너지 절약(후진 시에만 전력 소비), 안정적인 전원 차단 위치 유지.

     • 일반적인 응용 분야: 정확한 스테이션 위치 지정, 중간 스트로크 정지, 장기 압력 유지 및 고정 위치 잠금 시나리오.

3. 5/3 Way 밸브 - 중간 위치 정밀 제어

     5/3 방향 3위치 구조는 2위치 반전을 기반으로 중간 중립 상태를 추가하여 고급 공압 제어 요구 사항을 충족하는 3가지 핵심 중간 기능을 실현합니다(적용 모델: 4V130/230/330/430).

  3.1 클로즈드 센터(C타입)

     기능: 중간 위치에서 모든 포트가 완전히 닫혀 있습니다. 실린더 잠금 및 압력 유지, 서스펜션 정지 지원 및 낙하 방지 보호를 실현합니다.

     대본: 지그 잠금, 수직 실린더 낙하 방지, 중간 위치 고정 정지.

  3.2 배기 센터(E 타입)

     기능: A/B 작동 포트는 중간 위치에서 배기 포트와 통신합니다. 시스템이 압력을 방출하고 실린더가 자유롭게 떠다닙니다.

     대본: 장비 안전 압력 완화, 수동 드래그 및 디버깅, 기계적 재설정 보호.

  3.3 압력중심(P형)

     기능: P 공기 흡입구는 중간 위치에서 두 A/B 포트와 통신하여 복동 실린더를 단동 출력으로 변환합니다.

     대본: 동기 클램핑, 양방향 압력 유지, 특수 힘 밸런스 제어.

4. 모델 코딩 규칙 및 공통 사양

  1. 코딩 로직: 4V [크기 코드] [제어/중간 기능 코드] - [포트 크기]

  2. 대표적인 공통모델

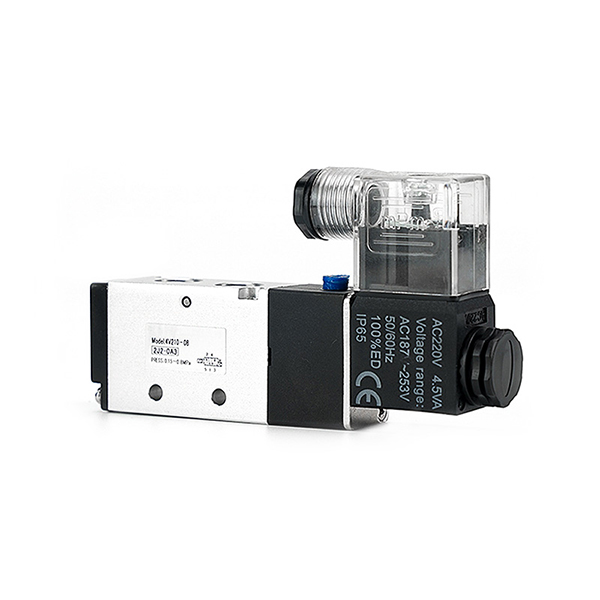

     • 4V210-08: G1/4 포트, 단일 전기 제어, 5/2 way(가장 보편적인 표준 모델)

     • 4V220-08: G1/4 포트, 이중 전기 제어, 5/2 way(전원 끄기 메모리 위치 지정)

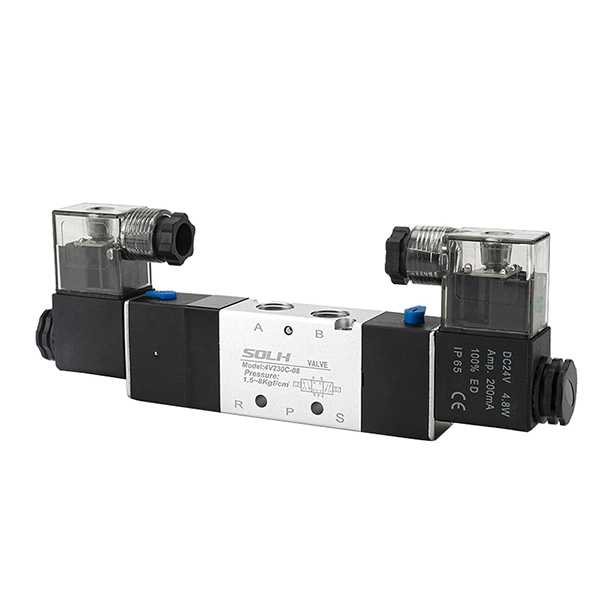

     • 4V230C-08: G1/4 포트, 5/3 Way Closed Center (실린더 잠금 및 압력 유지)

     • 4V310-10: G3/8 포트, 단일 전기 제어, 5/2 way(대유량 주회로 제어)

5. 핵심 기술 매개변수

6. 전문가 선정 지침

  6.1 5/2 Way 2위치 선택

     • 단일 전기 제어: 자동 전원 차단 복귀 및 안전 작동 기능을 갖춘 기존 왕복 운동 및 안전 재설정 시나리오에 우선순위를 둡니다.

     • 이중 전기 제어: 전원 차단 메모리와 정확한 위치 지정 기능을 갖춘 위치 지정 스테이션, 중간 정지 및 장기 유지 시나리오에 우선순위를 둡니다.

  6.2 5/3방향 3위치 선택

     • C형(클로즈드 센터): 실린더 중간 잠금, 서스펜션 유지 및 낙하 방지용.

     • E형(배기 센터): 장비 안전 압력 완화, 자유 부동 및 수동 디버깅 시나리오용입니다.

     • P형(압력센터): 동기식 클램핑, 양방향 압력 안정화 및 특수 공압 밸런스 제어용.

한 문장 요약

     SOLH 4V 시리즈는 단일/이중 전기 제어 및 3가지 중간 기능을 갖춘 5/2 및 5/3 방향 파일럿 작동식 공압 밸브를 포괄하며 복동 실린더의 산업용 공압 역전, 위치 지정, 압력 유지 및 안전 제어를 위해 선호되는 표준 구성 요소입니다.
