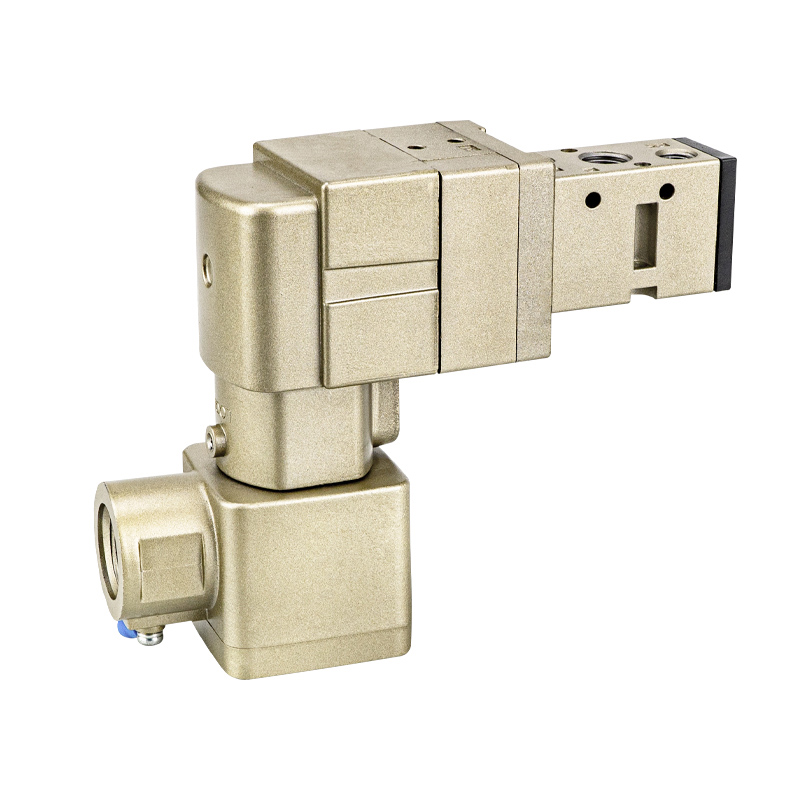

50-VFE/50-VPE 시리즈 파일럿 작동형 방폭 솔레노이드 밸브

상표:Richge Technology의 SOLH

 I. 제품개요

     SOLH 50 시리즈는 방염 파일럿 작동식 방폭 솔레노이드 밸브 제품군으로 두 가지 핵심 모델로 나뉩니다.

     --50-VFE: 5/2-way 방폭 솔레노이드 밸브

     --50-VPE: 3/2-way 방폭 솔레노이드 밸브

     전체 시리즈는 Ex d Ⅱ BT4 방폭 인증, 필수 중국 Ex-CCC 방폭 인증, 국제 TIIS 방폭 승인, IPX6 방수 및 방진 등급 인증을 받았습니다. 코팅, 리튬 배터리, 화학 물질, 잉크, 분진 포장, 오일 및 가스 지원 장비를 포함한 Zone 1 및 Zone 2 가연성 및 폭발성 가스 환경에 적합합니다.

     모든 코일은 균일한 3.5W 전력 소비, 무급유 설계를 공유하며 개별 스레드 장착 및 다중 스테이션 매니폴드 밸브 아일랜드의 두 가지 설치 형태를 지원합니다.

두 모델의 핵심 차이점

     --50-VFE: 복동 실린더의 양방향 구동용

     --50-VPE: 진공 부압 및 단동 실린더 회로와 호환 가능

     방폭 하우징과 코일은 두 모델 간에 완전히 상호 교환 가능하며, 밸브 공기 통로와 매니폴드 베이스는 완전히 호환되지 않습니다.

2. 범용 방폭형 표준 사양(두 모델 모두 적용)

2.1:폭발 안전 매개변수

     --폭발 표시: Ex d Ⅱ BT4 Gb (최대 표면 온도 T4: 135℃); 옵션 저온 T5/T6 버전

     --보호 등급: IPX6, 워터 제트 스플래시 방지, 습하고 먼지가 많은 작업장 환경에서 안정적

     --인증: 중국 필수 Ex-CCC, 일본 TIIS, IEC 국제 방폭 표준, RoHS 환경 준수

     --위험 지역: 가스 폭발 지역 1, 지역 2; 에틸렌, 프로필렌, 페인트 용제 및 가연성 분진 작업 환경과 호환 가능

     --배선 옵션: T형 금속 방폭 케이블 글랜드, L형 방폭 소켓 배선 상자로 전기 스파크 누출 방지

     --코일 전압: DC24V / DC12V, AC220V / AC110V; 일정한 3.5W 코일 전력, 폭발 안전을 위한 낮은 발열

2.2 일반 기계적 매개변수

     --작동 매체: 건조하고 깨끗한 압축 공기, 불활성 가스; 50-VPE에서만 진공 작동 가능

     --윤활: AFC 오일 프리 공기 조합 장치와 일치하는 무급유; 진공 회로에는 AC/BC 오일 미스트 3중 장치 사용이 금지됩니다.

     --수동 오버라이드: 전원이 꺼진 상태에서 회로 테스트를 위한 푸시형 수동 핀, 잠금 가능/비잠금 가능 옵션

     --설치: 밸브는 중력 제한 없이 어떤 각도에서도 장착될 수 있습니다.

     --최대 스위칭 주파수: 1Hz 주기; 응답 시간 45ms 이하(0.5MPa 표준 공기 공급 장치에서 테스트됨)

     --작동 온도: T4 버전: -10℃ ~ +50℃; T6 저온 버전: -10℃ ~ +40℃ (내부 결빙 불가)

3.  50-VFE 시리즈 5포트 방폭형 솔레노이드 밸브 (50-VFE3000 / 5000 시리즈)

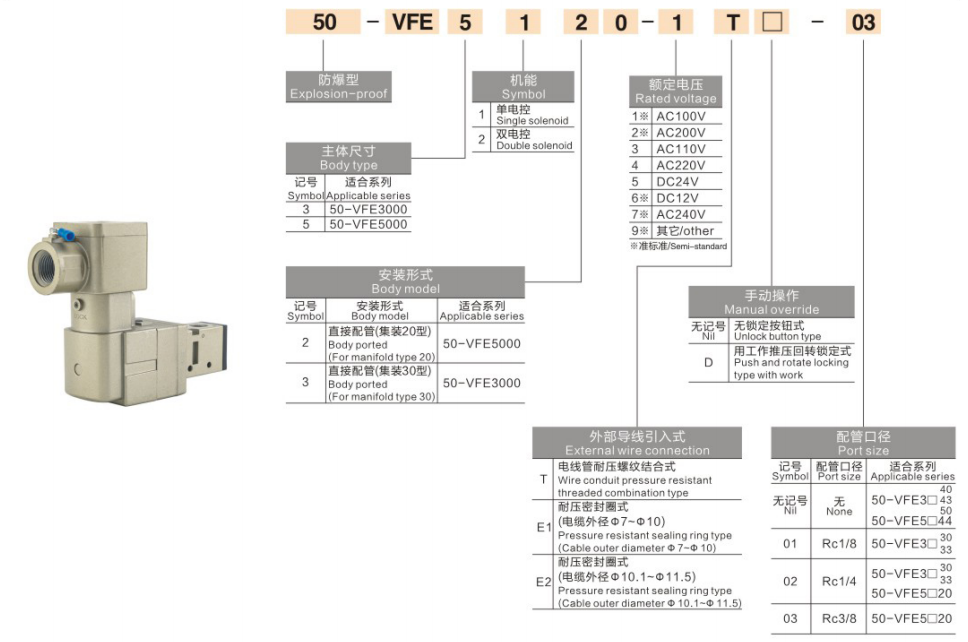

3.1 모델 코드 정의(예: 50-VFE51201T)

     --50: 방염 시리즈 코드

     --VFE: 5/2방향 탄성 씰 파일럿 스풀 밸브

     --5: 5000 고유량 사양

     --1: 단일 솔레노이드 스프링 리턴

     --2: 나사형 직접 장착

     --0: 표준 구성

     --1: G1/4 포트 스레드

     --T: 금속 방폭 케이블 글랜드

모델 하위 사양

     --50-VFE3000:컴팩트한 저유량, 유효 단면적 18mm², Cv=1.0, G1/8 포트

     --50-VFE5000:주류 표준 유량, 유효 단면적 45mm², Cv=2.5, G1/4 주류 포트

3.2 구조 및 공기회로 논리(5/2 Way)

    --포트 정의:P 공급 입구, A 출력, B 출력, R1/R2 2개의 독립 배기 포트; 메인 밸브 + 파일럿 밸브 중앙 배기 방식으로 배선 레이아웃을 단순화하기 위해 별도의 파일럿 배기 배관이 필요하지 않습니다.

     --스풀 구조:파일럿 스풀 탄성 씰; 스풀을 구동하는 데 최소 0.15MPa의 차압이 필요하며 진공 부압 하에서는 이동할 수 없습니다.

기능 모드

    --노래하다솔레노이드(접미사 1):통전 → P→A, B→R2; 전원 끄기 스프링 재설정 → P→B, A→R1, 단방향 실린더 재설정

    --더블 솔레노이드(접미어 2):래칭 메모리 기능, 정전 후에도 밸브 위치 유지, 장시간 압력 유지 클램핑 스테이션에 이상적

3.3 일치하는 설치 액세서리

     --나사산 장착:직접 G1/8, G1/4 스레드 연결, KQ2 푸시인 피팅 및 PU/PA 공압 튜빙과 호환 가능

     --매니폴드 밸브 아일랜드:전용 5포트 매니폴드 베이스 50-VV5FE3(3000 시리즈용) / 50-VV5FE5(5000 시리즈용), 최대 10 스테이션 중앙 집중식 공기 공급 지원; 매니폴드 공기 채널은 VFE 밸브에만 맞으며, VPE 3포트 밸브와의 혼합 조립은 금지됩니다.

3.4 일반적인 응용 분야(복동 실린더 회로에만 해당)

     --방폭 생산 라인의 이중 작동 트랜스퍼, 스토퍼, 스탬핑 클램핑 실린더

     --화학 파이프라인용 NAMUR 공압 볼 밸브/버터플라이 밸브 액츄에이터 스위칭 제어

     --코팅 및 리튬 배터리 분진 작업장을 위한 중앙 집중식 밸브 아일랜드 자동화

     --양방향 실린더 확장 및 후퇴 동작이 필요한 모든 방폭형 공압 시스템

3.5 제한사항

     진공 회로는 엄격히 금지됩니다. 부압 하에서 충분한 압력 차이가 없으면 스풀이 이동할 수 없어 흡입 컵이 손실되고 실린더가 오작동할 수 있습니다. 표준 0.2~0.9MPa 포지티브 에어 공급에만 호환됩니다.

4. 50-VPE 시리즈 3포트 방폭 솔레노이드 밸브 (50-VPE500 / 700 시리즈)

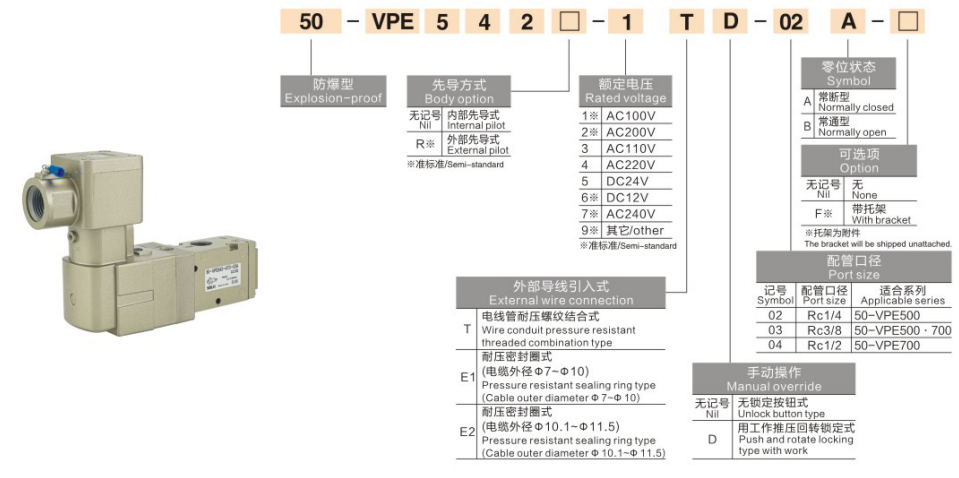

4.1 모델 코드 정의(예: 50-VPE54201T)

     --50: 방염 시리즈 코드

     --VPE: 3/2방향 탄성 씰 파일럿 포핏 밸브

     --542: VP500 사양, 나사식 상시 폐쇄형 NC

     --0: 표준 구성

     --1: G1/4 포트 스레드

     --T: 금속 방폭 케이블 글랜드

모델 하위 사양

     --50-VPE500: 표준 유량, 유효 단면적 41.4mm², Cv=2.3, 기존 진공 처리용

     --50-VPE700: 고유량, 유효 단면적 72mm², Cv=4.0, 대형 시트 및 다중 구멍 상자 진공 운송용

4.2 구조 및 공기 회로 논리(3/2 NC, NO 컨버터블)

     --포트 정의: P 공급 입구, A 출력, R 단일 배기; 독립 파일럿 배기 포트 PE. 분진이 많은 방폭 구역에서는 외부 배관을 통해 배기가스를 안전한 구역으로 유도할 수 있습니다.

     --스풀 구조: 파일럿 하드 씰 포핏 유형, 제로 차압 시동, -101.2kPa까지 완전 진공에서 안정적인 작동, 진공 회로 전용 방폭 밸브

NC Working Logic (NO 기능 전환 가능)

     -- 통전됨: P는 공기 공급을 위해 A에 연결되고 R은 닫힙니다. 진공 발생기는 부압을 생성하고 단동 실린더는 확장됩니다.

     --전원 끄기: P 차단, A가 자동으로 R에 연결되어 압력 완화; 흡입 컵 즉시 진공 차단, 단동 실린더 스프링이 자동으로 후퇴합니다. 작업 안전성 향상을 위해 방폭 장비가 정지되면 작업물이 방출됩니다.

4.3 일치하는 설치 액세서리

     --직접 나사 장착: M5, G1/8, G1/4 나사 포트, 진공 발생기 상류에 직접 설치

     --전용 진공 매니폴드 아일랜드: 독립 공기 채널이 있는 3포트 전용 베이스 50-VV3PE, 5포트 VFE 밸브와 혼합 조립 불가

4.4 핵심 장점(진공 방폭 회로용 규격 방폭 밸브만 해당)

     --진공 음압 및 표준 양압 작업 조건 모두와 호환되는 제로 차압 시동

     --전력 손실 시 자동 압력 완화; 클램핑 부상이나 추락 위험을 방지하기 위해 방폭 장비가 정지하면 작업물이 방출됩니다.

     --초저 누출 포핏 씰, 장기간 진공 흡착 중에 흡입 감쇠 없음

4.5 일반적인 응용

     --방폭형 진공 처리: ZU/ZB 진공 발생기 + 리튬 배터리, 코팅 및 식품 방폭 재료 픽업용 ZPT 버퍼 흡입 컵

     -- 리프팅, 클램핑 및 배출 간단한 툴링을 위한 단동식 스프링 리턴 실린더

     --인화성 및 폭발성 작업장에서 필름, 상자 및 유리 시트의 음압 흡착 전달

     --방폭 장비용 분기 공기 공급 차단 및 유지 압력 완화 회로

5. 비교표: 50-VFE VS 50-VPE

6. 표준 방폭형 완전 공압 회로 매칭

     --회로1: 방폭형 진공 취급(50-VPE54201T):  오일프리 방폭 공기 조합 AFC2000 → 50-VPE54201T → PU6 튜브 → ZU 직선 진공 발생기 + ZPT 버퍼 흡입 컵

    --회로 2: 방폭 이중 실린더 이송(50-VFE51201T):  방폭 에어 트리플 유닛 AC2000 → 50-VFE51201T 5포트 밸브 아일랜드 → PU8 튜빙 → ​​SC/SDA 복동형 방폭 실린더

    --회로 3: 방폭형 단동 클램핑 지그:  방폭형 압력 조절기 AR → 50-VPE500 → PU4 마이크로 튜빙 → ​​MAL 미니 단동 실린더

7. 선정 및 방폭 안전운전 사양

    --진공 회로는 50-VPE만 채택해야 합니다.  50-VFE의 스풀 구조는 압력 차이 없이 이동할 수 없습니다. 진공 회로에 사용하면 완전 불량 및 공작물 낙하 안전 위험이 발생합니다. 오일 미스트 발생기가 있는 AC/BC 삼중 장치는 진공 시스템에 엄격히 금지됩니다. 오일 오염으로 인해 VPE 포핏이 막히고 누출이 발생할 수 있기 때문입니다.

    --복동 실린더는 50-VFE 5포트 밸브를 채택해야 합니다.  3포트 VPE는 단일 공기 출력만 제공하며 실린더 확장 및 후퇴 양방향 이동을 실현할 수 없습니다. 5포트 밸브를 대체할 수는 없습니다.

     --매니폴드 베이스의 혼합 조립은 금지됩니다.  5포트 VFE 베이스와 3포트 VPE 베이스에는 독립적인 공기 채널 개구부가 있습니다. 교차 설치하면 회로 전체에 공기가 누출되어 장비 오작동이 발생할 수 있습니다.

    --엄마필수 방폭 배선 규칙:  원래의 공장 T형 금속 방폭 케이블 글랜드는 단단히 밀봉된 케이블과 함께 사용해야 합니다. 배선 상자 내부에 노출된 금속 접점이 없습니다. 일반 플라스틱 소켓으로의 무단 교체는 금지되어 있습니다. 파일럿 PE 배기 포트에 외부 배수가 필요한 경우 배관은 배기 가스를 지정된 방폭 안전 구역으로 유도하여 가연성 가스가 축적되지 않도록 해야 합니다.

    --공기 공급 프런트엔드 여과 요구 사항:  AF/AFC 에어 필터(5μm 정밀도)는 방폭 밸브의 상류에 설치되어야 합니다. 밸브 본체에 먼지와 수증기가 들어가면 스풀 걸림이 발생하여 방폭 작업 조건에서 연소 및 폭발 위험을 유발할 수 있습니다.

     --유지보수 및 정밀검사 규정:  유지 관리를 위해 분해하기 전에 업스트림 HSV 수동 글로브 밸브를 차단하고 잔여 파이프라인 압력을 배출하십시오. 전류가 흐르거나 압력이 가해진 상태에서 방폭 하우징을 분해하는 것은 금지되어 있습니다. 방폭 결합 표면이 손상되면 모든 방폭 인증이 무효화됩니다.

8. 산업적 응용 분야

     리튬 배터리 방폭 코팅 및 조립 라인, 페인트 분무 자동화, 화학 파이프라인 밸브 자동 제어, 잉크 인쇄 분진 작업장, 식품 방폭 포장 생산 라인, 공압 작동기를 지원하는 오일 및 가스, 제약 청정 방폭 장비, 분진 물질 분류를 위한 방폭 조작기.

한 문장 요약

     SOLH 50 시리즈 방폭 파일럿 솔레노이드 밸브는 복동 실린더용 50-VFE 5포트 스풀 유형과 진공 및 단동 실린더용 50-VPE 3포트 포핏 유형으로 분할되며 IPX6 등급의 Ex d II BT4/CCC/TIIS 인증을 받았으며 모든 Zone 1 및 Zone 2 가연성 폭발성 산업 생산 라인에 대해 인증된 안전한 공압 스위칭 솔루션 역할을 합니다.
