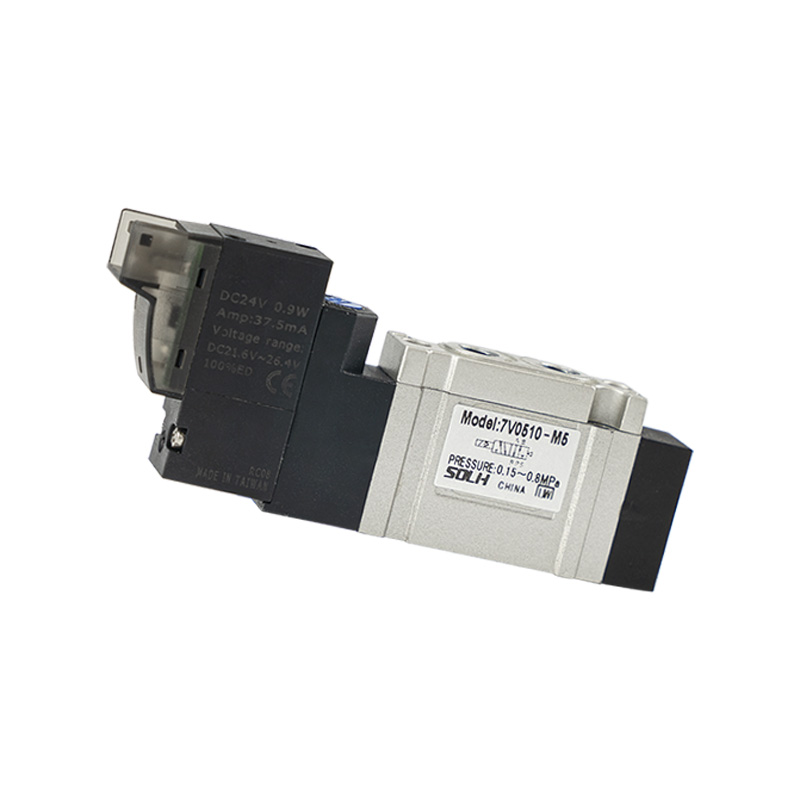

7V 시리즈 소형 파일럿 작동형 5/2 및 5/3 솔레노이드 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH 7V 시리즈는 5/2-way 및 5/3-way 기능을 포함하는 소형 파일럿 작동형 방향 솔레노이드 밸브로 일반 표준 공압 회로용으로 특별히 설계되었습니다. 최적화된 흐름 채널을 갖춘 내부 중앙 집중식 배기 구조를 채택하여 탁월한 대용량, 빠른 전환 응답 및 낮은 전력 소비를 제공합니다. 독립형으로 사용하거나 여러 실린더를 중앙 집중식으로 제어하기 위해 매니폴드 밸브 뱅크에 조립할 수 있습니다.

핵심 구조 및 기능 분류

 1. 포트 및 위치 기능 정의:

   1.1  5/2 웨이 솔레노이드 밸브: 입구 P 1개, 작동 포트 A/B 2개, 배기 포트 R/S 2개

     -- 접미사 10개: 단일 코일 단일 솔레노이드 스프링 리턴

     -- 접미사 20개: 더블 코일 더블 솔레노이드 래칭 유형

   1.2 5/3 웨이 더블 코일 솔레노이드 밸브(3개의 센터 코어 기능)

     -- 30C 중앙 폐쇄: 모든 포트가 중간 위치에서 완전히 밀봉되어 클램핑 유지를 위해 실린더 압력을 잠급니다.

     -- 30E Center Exhaust : A, B가 배기 R/S와 연결되어 잔압을 안전하게 배출

     -- 30P 중심 압력 공급 : A와 B 모두에 P가 연결되어 실린더 양쪽에서 공기압을 유지합니다.

  2. 드라이브 및 구조적 특징

     -- 드라이브 유형: 파일럿 작동식 설계, 낮은 시동 압력, 초고속 응답 및 큰 유량 출력

     -- 내부 중앙 배기: 파일럿 에어가 주 배기 포트 R/S를 통해 균일하게 배출되고 파일럿 배기가 분산되지 않고 깨끗하고 깔끔한 배관

시리즈 크기 및 유량 매개변수 표

범용 일반 기술 사양

     -- 작동 압력 범위: 0.15 ~ 0.8 MPa

     - 보증 테스트 압력: 1.2 MPa

    -- 작동 온도: -20℃ ~ +70℃ (공기 공급에 결빙 없음)

     -- 전환 응답 시간: ≤50 ms

     -- 최대 작동 주파수: 5Hz

     -- 코일 전력 소비: DC = 0.7W; AC = 1.1VA

     -- 표준 전압 옵션

        DC: 12V(에프), 24V(비)

        교류: 110V(C), 220V(A)

     -- 보호 등급: IP40 방진

     -- 밸브 본체 재질: 다이캐스트 알루미늄 합금

완전한 모델 명명 규칙

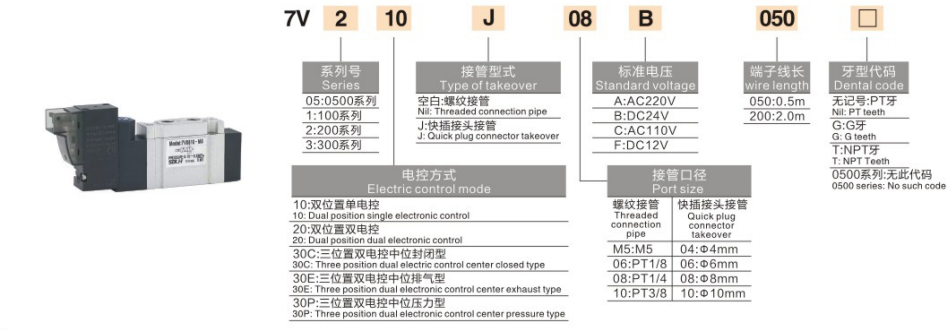

  1. 예시 모델: 7V210J08B050

     -- 7V: 파일럿 작동식 5/2 및 5/3 소형 솔레노이드 밸브용 시리즈 코드

     -- 2: 크기 코드(2 = 7V200 시리즈, 1/4" 포트)

     -- 10/20/30C/30E/30P: 회로 기능

        10=5/2 단일 코일; 20=5/2 이중 코일; 30 시리즈 = 5/3 3위치

     -- J: 포트 연결 형태; J = 푸시인 퀵 피팅, 공백 = 표준 스레드 포트

     -- 08: 포트 크기 코드(08 = 1/4")

     -- B: 코일 전압 코드(B=DC24V, A=AC220V)

     -- 050: 케이블 길이 코드(050 = 0.5미터 케이블)

공통 표준 참조 모델

  1. 5/2 2위치 시리즈

     -- 단일 코일 스프링 리턴: 7V110-06(1/8", DC24V)

     -- 이중 코일 래칭: 7V220-08 (1/4", AC220V)

  2. 5/3 3위치 시리즈

     -- 중앙 폐쇄 압력 유지: 7V130C-06

     - 중앙 배기 압력 해제: 7V230E-08

     - 중앙 듀얼 포트 가압: 7V330P-10

핵심 제품 장점

  1. 고유량 성능 강화

     -- 최적화된 내부 유선형 러너 설계, 기존 4V 시리즈 솔레노이드 밸브에 비해 유량이 약 30% 증가하여 더 빠른 실린더 확장 및 후퇴 속도를 실현합니다.

  2. 유연한 다방향 설치 및 듀얼 포트 옵션

     -- 수평 및 수직 장착을 지원합니다. 두 가지 연결 모드: 표준 스레드 포트 또는 빠른 튜브 조립을 위한 빠른 푸시인 피팅.

  3. 매니폴드 일체형 모듈형 설계

     -- 다중 스테이션 매니폴드 밸브 베이스와 호환되며 여러 개의 밸브를 함께 쌓아 캐비닛 설치 공간을 절약하고 주 공기 배관 레이아웃을 단순화합니다.

  4. 초저전력 코일

     -- 낮은 와트수 코일 설계는 열 발생을 줄여 에너지 소비가 낮고 장기간 지속적으로 통전되는 작업 조건에 적합합니다.

  5. 매우 긴 서비스 수명

     -- 정밀한 내부 스풀 및 밀봉 구조, 최소한의 유지 관리로 최대 수백만 번의 스위칭 주기까지 안정적인 성능을 제공합니다.

한 문장 요약

     SOLH 7V 소형 파일럿 작동식 솔레노이드 밸브는 M5~3/8" 전체 포트 크기의 전체 5/2 단일/이중 코일 및 5/3 3개 중심 기능 변형을 포괄하며 모든 표준 자동 공압 회로를 위한 범용 방향 제어 밸브로서 기존 4V 시리즈보다 30% 더 높은 유량, 낮은 전력 소비 및 매니폴드 스택 가능 설계를 특징으로 합니다.
