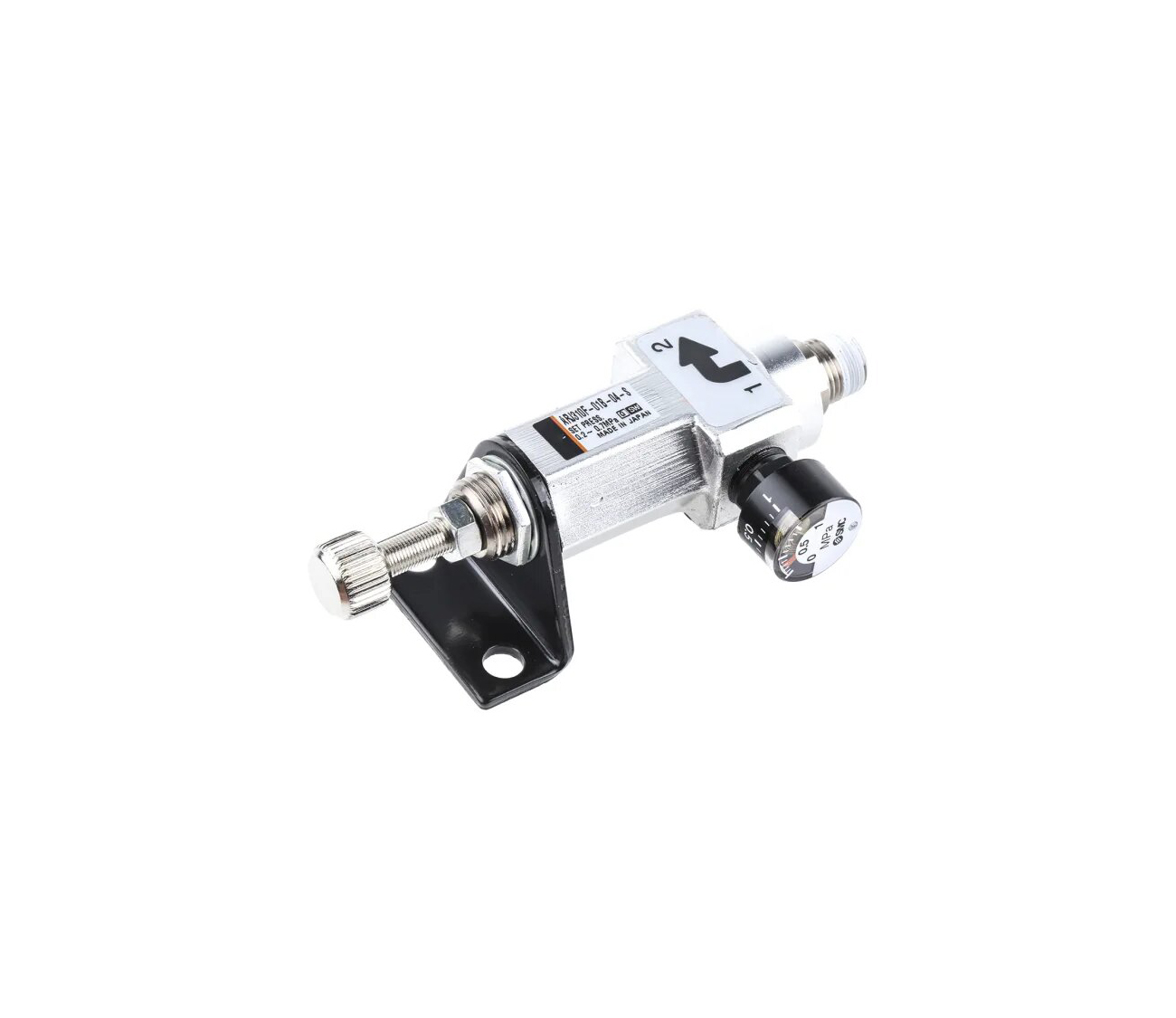

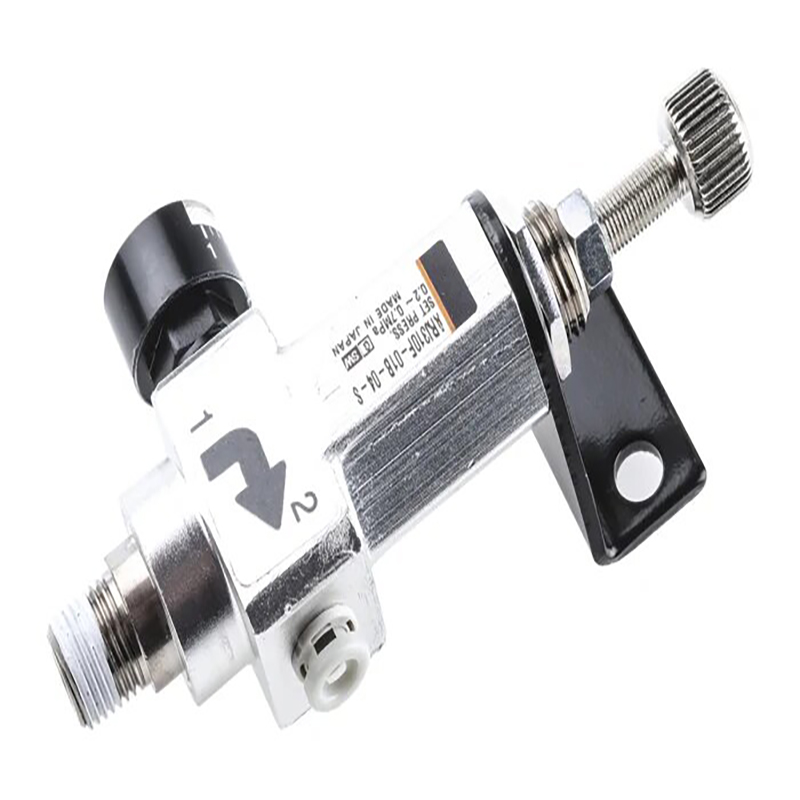

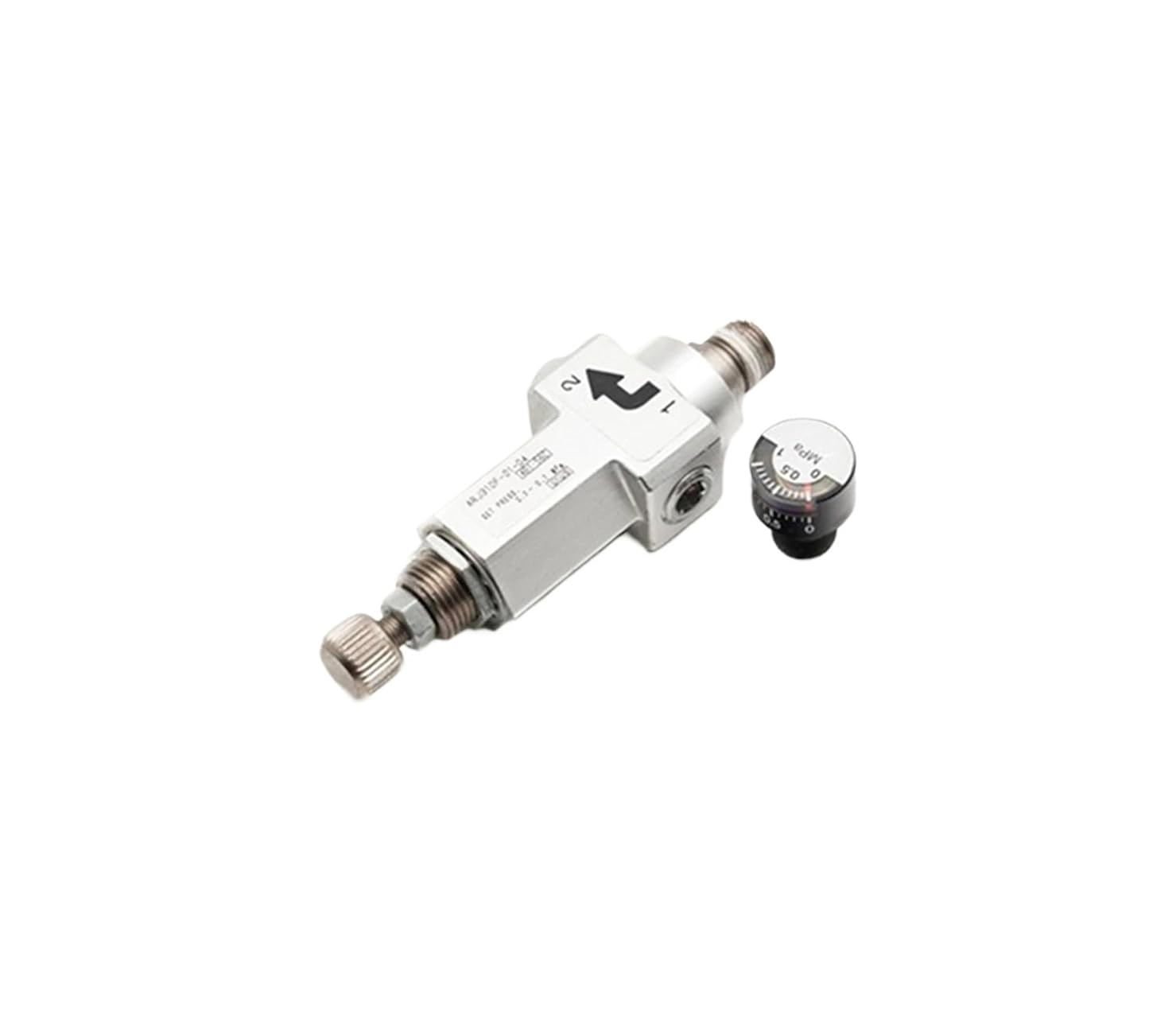

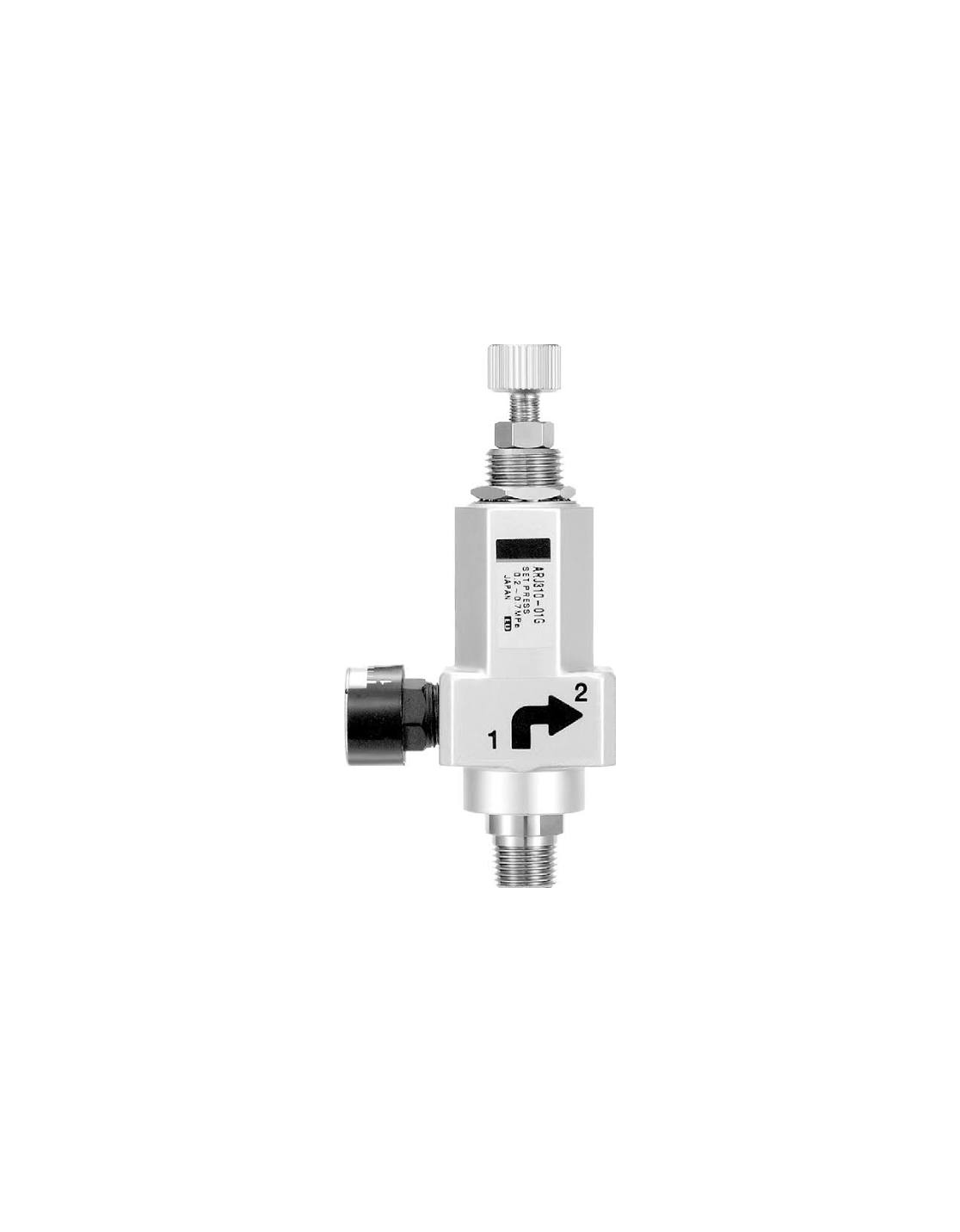

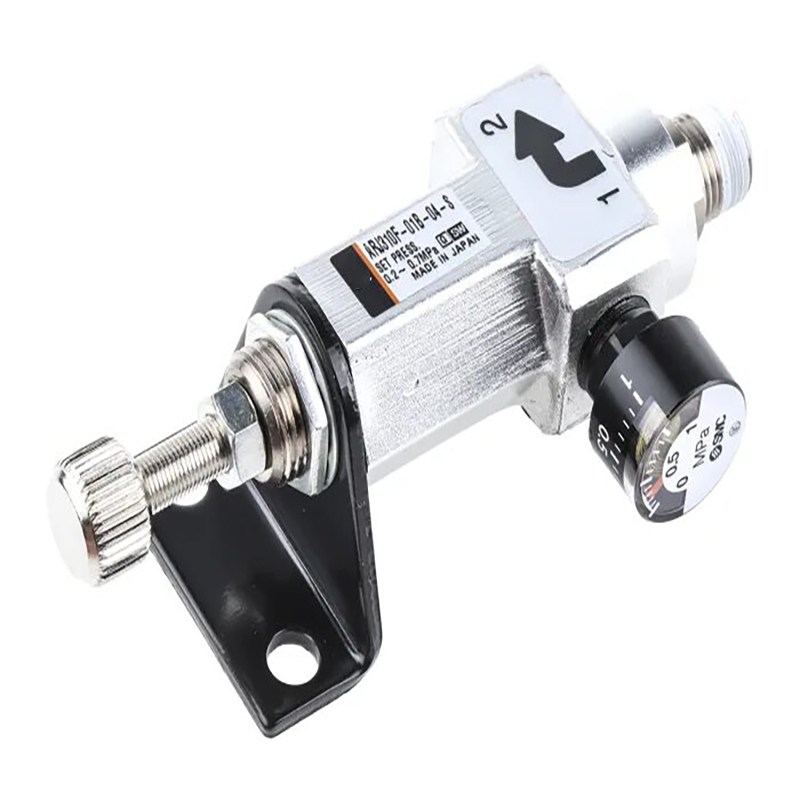

ARJ310 시리즈 소형 압력 레귤레이터(릴리프 직동형)

상표:Richge Technology(睿其格科技)의 SOLH

제품개요

     SOLH ARJ310 시리즈는 좁은 설치 공간과 저유량 고정밀 압력 제어를 위한 직동식 릴리프 초소형 정밀 압력 조절기입니다. 전체 치수와 성능은 직접 장비 교체를 위해 SMC ARJ310 원래 레귤레이터와 완전히 호환됩니다.

구조 및 핵심 기능

     --구조: 릴리프 벤트가 내장된 직동 피스톤형

     --2포트 레이아웃(IN/OUT); 과도한 압력은 내부 릴리프 채널을 통해 자동으로 배출됩니다.

     --기능: 입구 공기 압력을 미리 설정된 출력 값으로 꾸준히 낮추고, 압력 변동을 억제하고, 과압 보호 기능을 제공합니다.

     --원터치 푸시인 콘센트와 유연한 배선을 위한 이중 옵션 입구 나사산이 통합된 디자인

기술 사양

     --작동 매체: 깨끗하고 일반 산업용 압축 공기

     --최대 작동 압력: 0.8 MPa

     --보증 압력: 1.2 MPa

     --조정가능한 압력 범위

     --표준 범위: 0.2-0.7MPa

     --저압 버전: 0.05–0.2 MPa

     --주변 및 중간 온도: -5℃ ~ +60℃(내부 동결 없음)

     --순중량: 대강. 65g

     --본체 폭: 18.5mm, 조밀한 매니폴드 스태킹에 적합

     --보호 등급: IP65

포트 구성

입구 포트(선택 가능한 두 가지 스타일)

     --M5×0.8 내부 실

     --Rc1/8 외부 스레드

콘센트 포트

     푸시인 커넥터가 통합된 Rc1/8 암나사산, Φ4/Φ6 미터법 튜빙, 5/32" 및 1/4" 영국식 튜빙과 호환 가능

게이지 포트

     Rc1/8 암나사, G15 시리즈 미니 압력 게이지와 일치

모델 코드 정의(예: ARJ310F-01-04)

     --ARJ310: 미니 레귤레이터 베이스 시리즈

     --F: 푸시인 피팅이 내장되어 있습니다. 전체 스레드 버전에서는 생략됨

     --01: Rc1/8 스레드 표준

     --04: Φ4 튜빙용; 06은 Φ6 튜빙을 나타냅니다.

     --N01: NPT1/8 스레드 옵션

뜨거운 판매 모델

     --ARJ310-01: 푸시인 포트가 없는 전체 스레드 버전

     --ARJ310F-01-04: Φ4 호스용 통합 푸시인

     --ARJ310F-01-06: Φ6 호스용 통합 푸시인

     --ARJ310F-N01-03: NPT1/8 나사식 입구

핵심 제품 장점

     --초소형 경량 디자인: 65g의 무게와 18.5mm의 좁은 본체는 매우 컴팩트한 장비 레이아웃에 적합합니다.

     --다양한 배관 레이아웃에 적응할 수 있는 이중 입구 스레드 옵션(M5 / Rc1/8)

     --공장에서 제작된 푸시인 콘센트로 추가 커넥터가 필요 없으며 조립 시간이 단축됩니다.

     --내장된 릴리프 메커니즘은 안정적인 출력 압력을 위해 자동으로 과압을 해제합니다.

     - 패널 너트 및 외부 브래킷 이중 장착 방법 지원

     --직동식 구조로 0.05MPa까지 낮은 시동 압력 가능

일반적인 애플리케이션 시나리오

     미니 에어 실린더, 소형 공압 그리퍼, 정밀 에어 분사 노즐 전자 조립, 의료 기기, 반도체 생산 및 검사 장비 유체 디스펜서, 공기 누출 테스트 장비 소형 자동화 기계, 밸브 아일랜드 및 미니 FRL 공기 처리 장치

모델 비교: ARJ310 VS ARJ210

한 문장 요약

     ARJ310 릴리프 미니 압력 조절기는 초소형 본체, 이중 스레드 입구, 통합 푸시인 커넥터 및 높은 정밀도를 특징으로 하며 저유량 소형 공압 시스템을 위한 최적의 압력 제어 솔루션 역할을 합니다.
