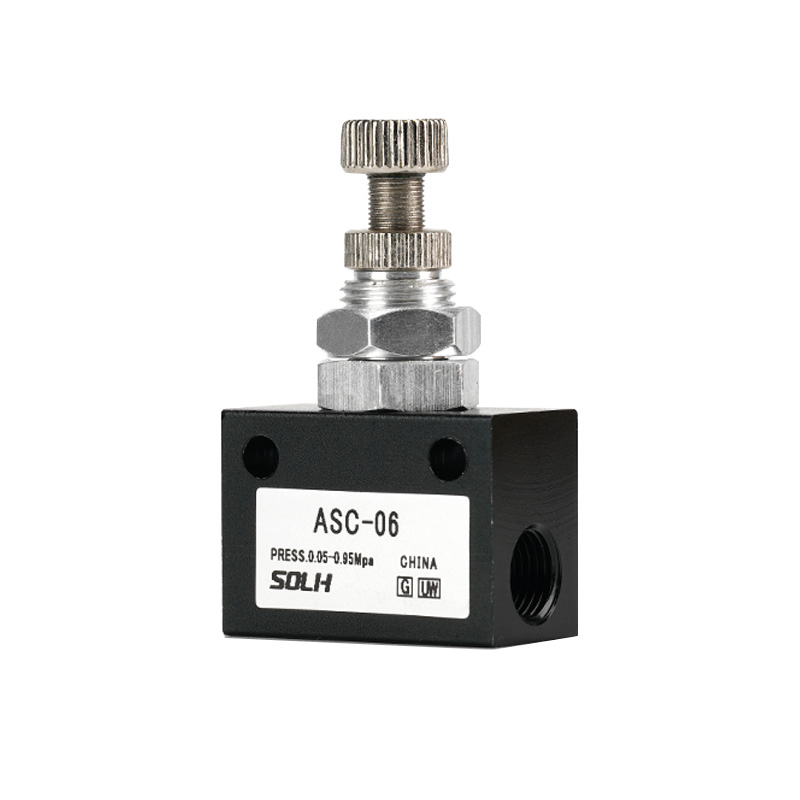

ASC 시리즈 단방향 스로틀 밸브 | 알루미늄 합금 인라인 공압 속도 제어 밸브

브랜드: Richge Technology의 SOLH | 범용 AirTAC 표준 공압식 유량 제어 밸브

1. 제품개요

     SOLH ASC 시리즈는비용 효율적인 알루미늄 합금 인라인 단방향 스로틀 밸브 중국 공압 시장에서 널리 채택되었습니다. AS 시리즈와 동일한 핵심 공압 기능을 갖추고 있지만 전체가 알루미늄 정사각형 본체에 더욱 내구성이 뛰어난 나사형 인라인 설치 구조를 채택했습니다. 표준 실린더 속도 조절을 위해 설계되어 자유로운 전방 흡기 및 정밀한 배기 스로틀 제어를 실현합니다. 컴팩트한 구조, 안정적인 조정 및 범용 나사 사양을 갖춘 일반 자동화 공압 회로를 위한 경제적인 주류 속도 제어 솔루션입니다.

2. 핵심 작동 기능(배기 조절 원리)

     ASC 밸브는 표준을 따릅니다.배기 스로틀 제어 로직, 공압 실린더 속도 조절을 위한 가장 신뢰할 수 있는 방법:

     • 전방 공기 흡입구(실린더 확장): 내장된 체크 밸브가 완전히 열리므로 흐름 손실이 거의 없는 직선형 공기 흐름이 가능하여 빠르고 부드러운 실린더 작동이 보장됩니다.

     • 역배기(실린더 후진): 체크밸브가 자동으로 닫힙니다. 배기 공기는 조절 가능한 스로틀링을 위해 정밀 니들 밸브를 통과하여 정확한 실린더 후퇴 속도 제어를 실현합니다.

      •핵심 애플리케이션: 복동 실린더의 확장 또는 수축 속도를 정확하게 조정합니다. 배기측 스로틀링은 산업 시나리오에서 가장 일반적으로 사용되며 안정적인 공압 속도 조절 방법입니다.

3. 모델 코딩 규칙 및 스레드 사양

     코딩 형식: ASC[사이즈 계열]-[실 구경]+[실 접미사]

  3.1 크기 및 구경 정의

     • 100 시리즈: 06 = G1/8 (PT1/8)

     • 200 시리즈: 08 = G1/4(PT1/4) | 가장 보편적인 주류 모델

     • 300 시리즈: 10 = G3/8(PT3/8), 15 = G1/2(PT1/2)

  3.2 스레드 유형 접미사

     • 공백: 표준 PT 테이퍼 나사(기본값)

     • G: 영국 표준 G 평행 나사

     • T: NPT 미국 규격 테이퍼 나사

4. 전체 시리즈 표준 사양 및 유량 매개변수

5. 핵심 기술 매개변수

6. 구조적 특징 및 설치 지침

     • 일체형 알루미늄 합금 사각 몸체: 컴팩트하고 가벼운 구조로 구조적 강도가 높아 쉽게 변형되지 않습니다. 푸시핏 조인트가 내장되지 않은 풀 스레드 인라인 설계를 채택하여 튜브 연결을 위해 별도의 파이프 피팅이 필요하며 강력한 호환성과 높은 내구성이 특징입니다.

     • 명확한 흐름 방향 식별: 역방향 설치 오류를 방지하고 올바른 속도 조절 논리를 보장하기 위해 밸브 본체에 표시된 표준 흐름 화살표가 실린더 측면(배기 조절 방향)을 가리킵니다.

     • 잠금 가능한 진동 방지 조정: 상단 조정 손잡이와 잠금 너트가 장착되어 있습니다. 속도 매개변수 설정 후 너트를 잠글 수 있어 장비 진동으로 인한 매개변수 드리프트를 방지하고 장기간 안정적인 작동을 유지할 수 있습니다.

     • 전방향 설치: 방향 제한 없이 임의의 각도 설치를 지원하여 현장의 다양하고 복잡한 배관 레이아웃 환경에 적응합니다.

     • 민감하고 정확한 규제: 정밀 니들 밸브 코어는 원활한 무단계 속도 조절을 보장하여 실린더 지터 및 불안정한 속도 문제를 효과적으로 해결합니다.

7. 코어 선택 차이점: ASC vs AS 시리즈

8. 전문가 선택 가이드

     • 마이크로 실린더 및 소유량 회로: 선택하다ASC100-06 (G1/8), Φ12~Φ20 소구경 실린더 및 정밀 마이크로 공압 제어에 적합합니다.

     • 표준 일반 실린더(가장 보편적인): 선택하다ASC200-08 (G1/4), 대부분의 자동화된 생산 라인, 포장 및 클램핑 장비에 적용 가능한 Ø12-Ø40 기존 실린더와 일치합니다.

     • 대구경 실린더 및 높은 유량 수요: 선택하다ASC300-10(G3/8) /ASC300-15(G1/2), Φ50 이상의 대구경 실린더 및 고속 중하중 공압 시스템용입니다.

한 문장 요약

     SOLH ASC 시리즈는 범용 알루미늄 합금 나사산 단방향 배기 스로틀 밸브로, 자유로운 흡기 및 정밀한 배기 속도 조절, 잠금 가능한 진동 방지 구조 및 비용 효율적인 성능을 갖추고 있습니다. 이는 AirTAC 국내 공압 시스템과 널리 호환되는 표준 공압 실린더 왕복 운동에 선호되는 경제적인 속도 제어 밸브입니다.
