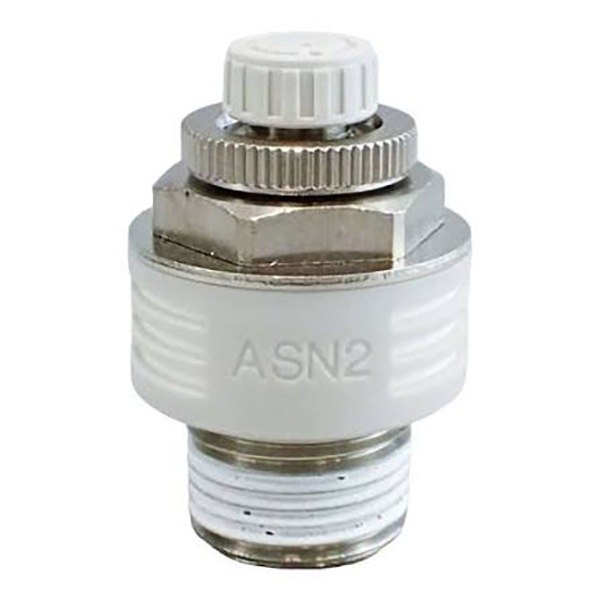

소음기가 있는 ASN2 시리즈 배기 스로틀 밸브

소음기가 있는 ASN2 시리즈 배기 스로틀 밸브 | 통합 속도 제어 및 소음 감소 밸브

브랜드: Richge Technology의 SOLH | SMC 호환 통합 공압 스로틀 소음기 밸브

1. 제품개요

     SOLH ASN2 시리즈는소음기가 내장된 일체형 배기 스로틀 밸브, 공압 솔레노이드 밸브의 EXH 배기 포트에 직접 장착하도록 특별히 설계되었습니다. 배기 속도 조절 및 소음 감소 기능을 하나의 장치에 통합하여 별도의 소음기 설치가 필요하지 않습니다. 정밀 니들 밸브 조절 구조와 낙하 방지 조정 설계를 채택한 업그레이드된 수지형 ASN2-A는 경량 본체, 정밀 스케일 조정 및 푸시다운 잠금 기능을 갖추고 있습니다. 이는 표준 공압 솔레노이드 밸브 회로를 위한 비용 효율적이고 공간 절약적이며 안정성이 높은 배기 속도 제어 솔루션입니다.

2. 핵심 작업 기능 및 장점

     • 특수 솔레노이드 EXH 포트 설치: 실린더 엔드 스로틀 밸브와 달리 ASN2는 전문적인 출구 스로틀 속도 조절을 위해 솔레노이드 밸브 배기 포트에만 설치되어 전체 공압 회로 레이아웃을 최적화합니다.

     • 정밀 배기 스로틀링 로직: 표준 콘센트 조절 제어; 시계 방향 회전은 더 느린 실린더 움직임을 위해 공기 흐름을 줄이고, 시계 반대 방향 회전은 더 빠른 동작을 위해 공기 흐름을 증가시켜 무단계 속도 조정을 실현합니다.

     • 고효율 통합 소음기: 고성능 소음저감 구조를 내장하여 최대유량 조건에서도 20dB 이상의 소음저감을 달성하여 공압배기 소음공해를 효과적으로 해결합니다.

     • 니들 밸브 낙하 방지 구조: 조정 손잡이는 풀림 방지 및 낙하 방지 설계를 채택하여 장기간 장비 진동으로 인한 손잡이 이탈 및 매개 변수 편차를 방지하여 안정적인 장기 작동을 보장합니다.

3. 모델 코딩 규칙 및 사양 정의

     일반적인 모델 예: ASN2-02A

     • 처럼N2: 소음기 내장 배기 스로틀 밸브 일체형의 시리즈 코드

     • 구경 코드: M5(M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • 접미사: 업그레이드된 경량 레진 타입으로 푸시다운 잠금 구조와 정밀 눈금창 장착

     • S 접미사: 실링재를 실링제로 코팅하여 견고함을 높였습니다.

     • N 접미사: NPT 미국 표준 스레드(접미사가 없는 기본 R 스레드)

4. 전체 시리즈 표준 사양 및 매개변수

5. 핵심 기술 매개변수

6. ASN2-A 수지 Type의 업그레이드된 특징

     • 초경량 디자인: 고강도 수지 소재를 채용하여 기존 금속 본체 대비 약 80% 경량화하여 솔레노이드 밸브 배기구에 가해지는 부하를 최소화하였습니다.

     • 정밀 스케일 창: 버니어 눈금 표시 장치가 장착되어 1/4 원형 미세 조정을 지원합니다. 유량 매개변수는 가시적이고 정량화 가능하여 표준화되고 반복 가능한 유량 관리를 실현합니다.

     • 편리한 푸시다운 잠금: 혁신적인 푸시다운 손잡이 잠금 구조. 속도 조정 후 손잡이를 누르면 매개변수 위치를 잠글 수 있어 장비 진동으로 인한 속도 드리프트를 효과적으로 방지하고 일관된 작동 정확도를 보장합니다.

7. 모델 선택 구별: ASN2 vs AS/ASV/ASC 시리즈

8. 설치 지침 및 주의사항

     • 표준 설치 방법: 밸브 몸체가 바깥쪽을 향하도록 전자 밸브 EXH 배기 포트에 밸브를 직접 나사로 고정하여 일일 속도 조정을 위한 충분한 작동 공간을 확보하십시오.

     • 적용 가능한 회로 제한 사항: 중간 위치 체크 밸브 및 파일럿 작동형 일방향 밸브가 있는 회로에는 적용할 수 없습니다. 실린더 작동 이상 및 작동 불안정을 초래할 수 있습니다.

     • 방진 잠금 작동: 공기 흐름 및 속도 디버깅을 완료한 후 조정 손잡이를 잠가 장기간 장비 진동으로 인한 작동 속도 편차를 방지합니다.

한 문장 요약

     SOLH ASN2 시리즈는 솔레노이드 밸브 배기 포트 전용 배기 스로틀 및 소음기 밸브가 통합된 제품입니다. 소음 감소, 정밀 조정 가능한 속도, 낙하 방지 진동 구조 및 경량 수지 업그레이드 옵션을 특징으로 하는 이 제품은 공압 회로 설치를 단순화하고 배기 소음을 줄이며 표준 공압 솔레노이드 시스템을 위한 최적의 경제적인 속도 제어 및 소음 감소 액세서리입니다.
