ASV 시리즈 급속 배기 스로틀 밸브

ASV 시리즈 급속 배기 스로틀 밸브 | 소음기 및 원터치 피팅을 갖춘 4-in-1 고속 공압식 속도 제어 밸브

브랜드: Richge Technology의 SOLH | SMC ASV 기존 시리즈에 대한 전체 호환 교체

1. 제품개요

     SOLH ASV 시리즈는4-in-1 통합 고속 공압 제어 밸브 빠른 배기 기능, 배기 스로틀 조절, 소음기 내장 및 원터치 피팅을 결합한 제품입니다. 기존의 단일 기능 속도 제어 밸브와 달리 ASV 시리즈는 두 배의 유효 흐름 영역을 갖추고 있어 빠른 실린더 확장과 조정 가능한 자동 후퇴가 가능합니다. 이는 고속 실린더 동작과 안정적인 속도 조절 사이의 모순을 완벽하게 해결하여 고주파, 고속 및 저소음 공압 자동화 시나리오를 위한 핵심 우선 밸브 역할을 하며 원래 SMC ASV 시리즈와 완전히 상호 교환 가능합니다.

2. 핵심 작동 원리 및 기능

     • 흡기 행정(IN → OUT / 실린더 확장): 내부 체크밸브가 완전히 열리면서 흐름저항이 0이 되어 대유량의 직행공기흡입을 실현합니다. 실린더 확장 속도를 크게 향상시키고 고속의 신속한 동작 요구 사항을 충족합니다.

     • 배기행정(OUT → EXH / 실린더 후진): 체크밸브가 자동으로 닫힙니다. 배기 공기는 정밀 니들 밸브 스로틀링을 통과하여 무단 속도 조절이 가능하며, 내장된 소음기는 배기 소음을 제거합니다. 조정 가능한 후퇴 속도와 조용한 작동을 달성합니다.

     • 탁월한 고유량 성능: 유효단면적은 약일반 AS 시리즈 속도 제어 밸브의 2배, 고속 실린더 이동 및 고주파 순환 작동을 위한 강력한 흐름 지원을 제공합니다.

3. 모델 코딩 규칙 및 매개변수 정의

  일반적인 모델 예: ASV310F-01-06A

     • ASV: 소음기 및 원터치 피팅을 갖춘 4-in-1 급속 배기 스로틀 밸브의 시리즈 코드

     • 사이즈 코드(120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 포트 사양에 대응

     • F: 원터치 퀵 커넥터 장착으로 빠른 튜빙 설치 가능

     • 스레드 코드(01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • 튜브 외경 코드: Ø4/Ø6/Ø8/Ø10/Ø12 공압관에 적용 가능

     • 접미사 정의: A=푸시 잠금 핸드휠;S=스레드 사전 코팅된 실란트;N=무전해 니켈도금

4. 두 가지 구조 유형 및 적용 특성

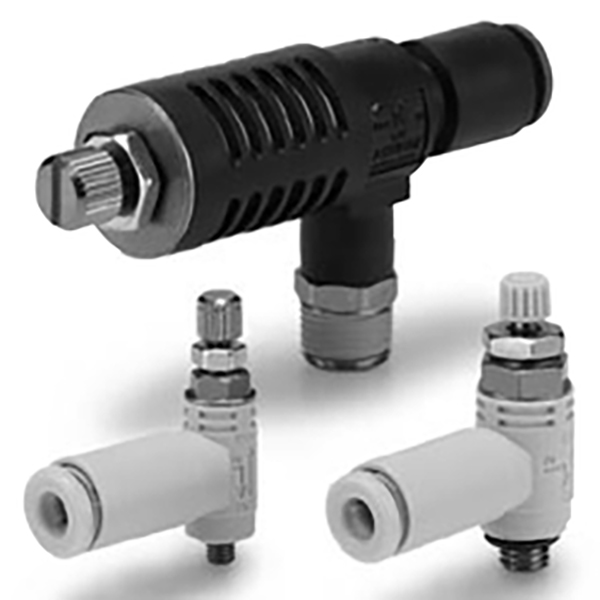

 4.1 엘보형(ASV120F / ASV220F)

     • 90° 엘보 조향 구조, AS 시리즈 엘보우 속도 제어 밸브와 동일한 외관, 컴팩트하고 공간 절약형.

     • 비대칭 인터페이스 디자인: 한쪽은 M3/M5 스레드 포트, ​​다른 쪽은 원터치 빠른 장착 포트.

     • 소형 및 소형 실린더와 좁은 공간의 장비 레이아웃 시나리오에 이상적입니다.

  4.2 T형 스트레이트 스루(ASV310F / 410F / 510F)

     • 3포트 직선형 구조: IN 스레드 공기 흡입구, OUT 퀵핏 공기 배출구, EXH 내장 무소음 배기 포트.

     • 유효 유동 면적이 커지고 유동 저항이 낮아져 실린더 작동 속도가 극대화됩니다.

     • 표준, 중형 및 대구경 고속 실린더에 선호되는 구조입니다.

5. 전체 시리즈 표준 사양표

6. 핵심 기술 매개변수 및 재료 구성

7. 선택 차이: ASV와 일반 AS 시리즈 속도 제어 밸브

8. 전문 설치 및 운영 지침

     • 방향 설치: 밸브 몸체의 화살표 표시에 따라 엄격하게 설치하십시오. 연결하다IN 포트 솔레노이드 밸브와아웃 포트 역방향 설치로 인해 비정상적인 속도 조절이 발생하는 것을 방지하기 위해 실린더에 부착하십시오.

     • 빠른 튜브 연결: 공압튜브를 납작하게 잘라 원터치 피팅에 "찰칵" 소리가 날 때까지 완전히 삽입하여 견고하고 기밀하게 결합된 것을 확인합니다.

     • 방진 잠금 작동: 핸드휠을 돌려 배기 유량과 실린더 속도를 조정합니다.핸드휠을 눌러 잠그세요. 장비 진동으로 인한 속도 드리프트를 방지합니다.핸드휠을 당겨 잠금을 해제하세요. 보조 조정용.

한 문장 요약

     SOLH ASV 시리즈는 빠른 배기, 배기 스로틀링, 조용한 소음 감소 및 원터치 피팅을 통합한 전문적인 4-in-1 고속 공압 제어 밸브입니다. 이중 흐름 영역, 푸시 잠금 방진 구조 및 내화 내구성 소재를 사용하여 공압 실린더의 고속, 고주파 및 조용한 작동 요구 사항을 완벽하게 충족하며 일반 AS 시리즈 속도 제어 밸브에 대한 최적의 업그레이드 대체품입니다.
