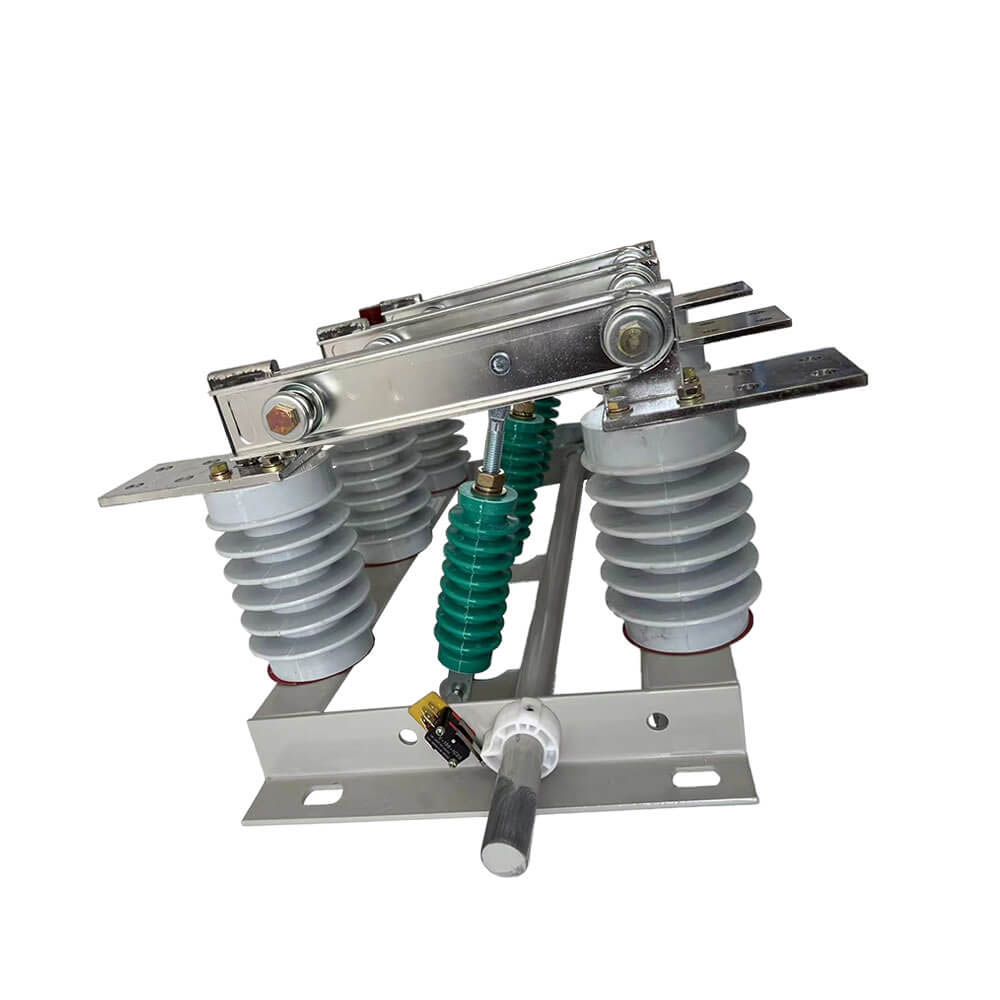

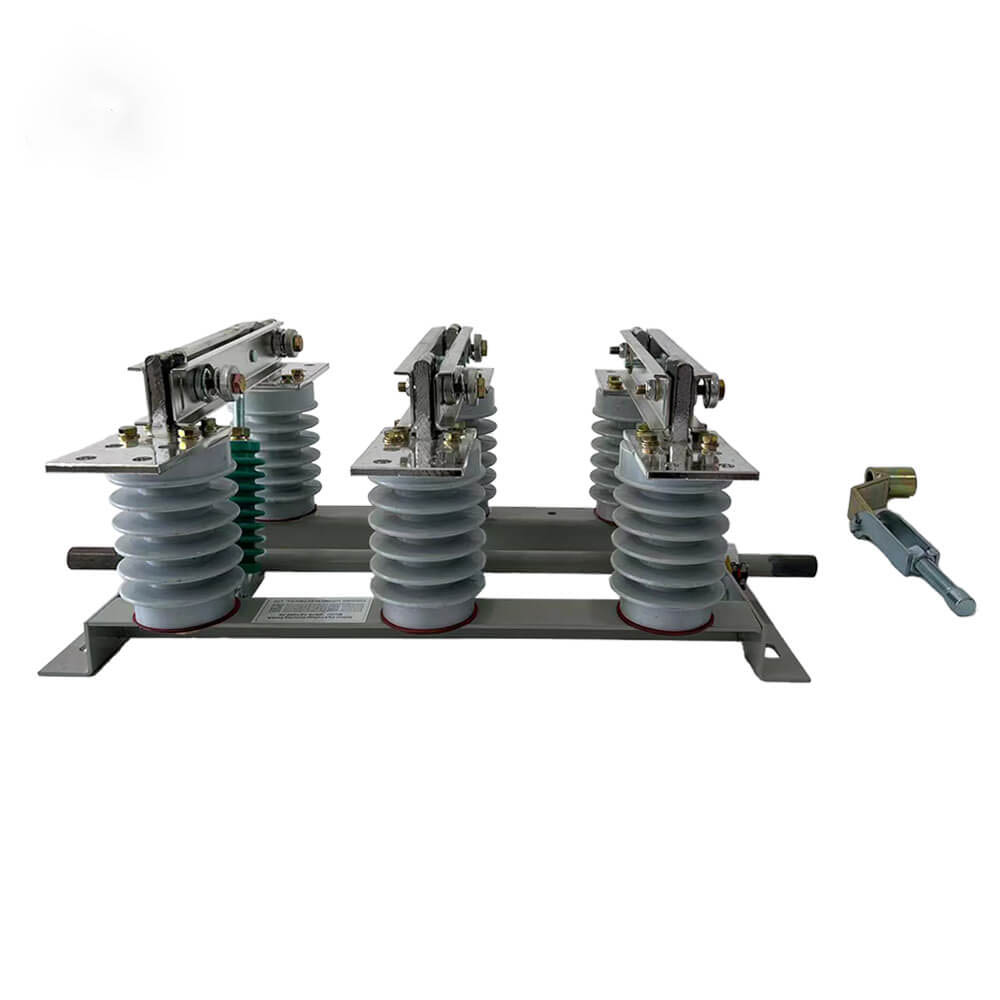

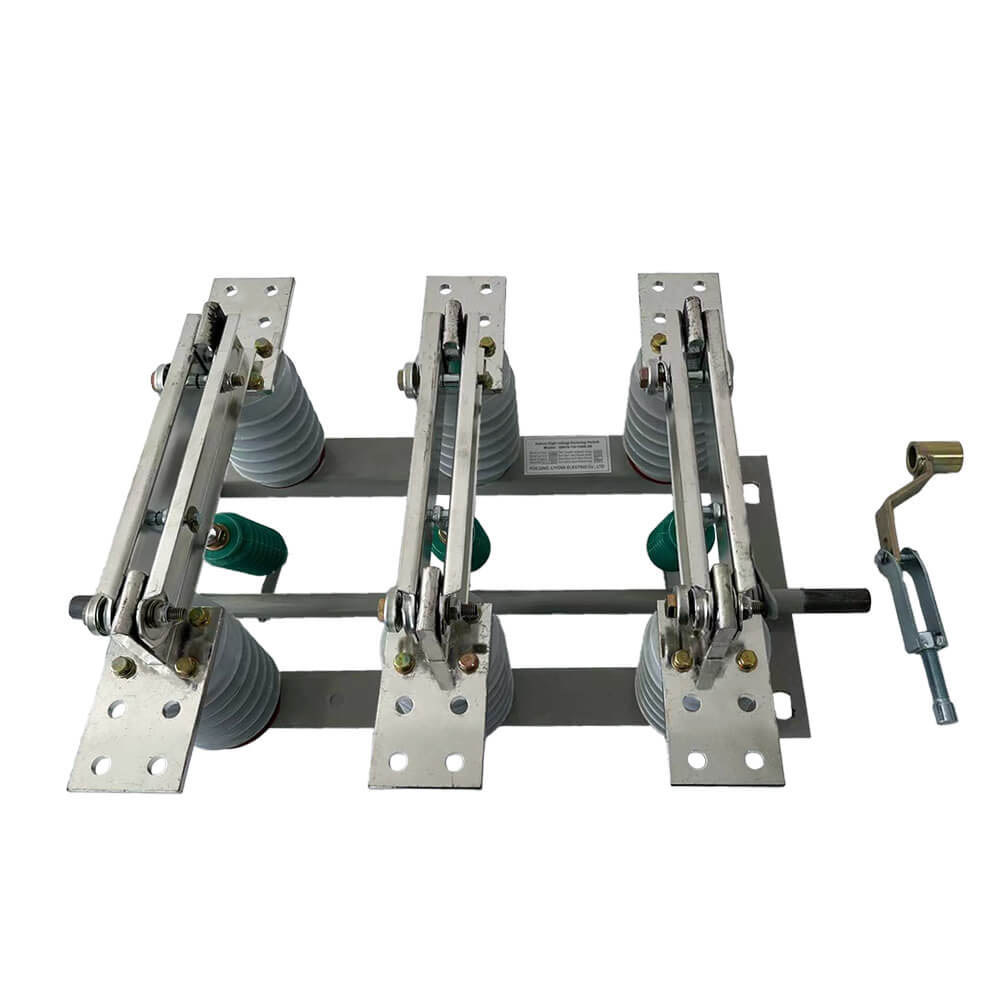

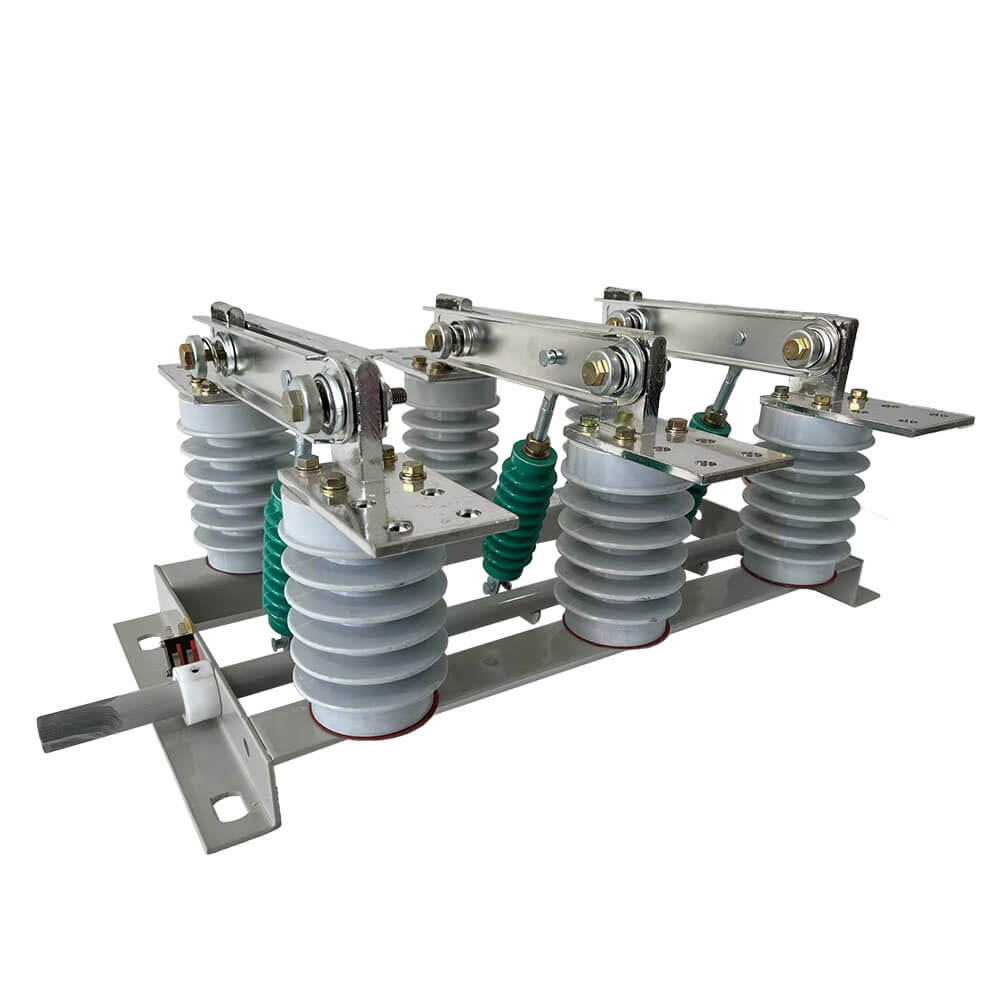

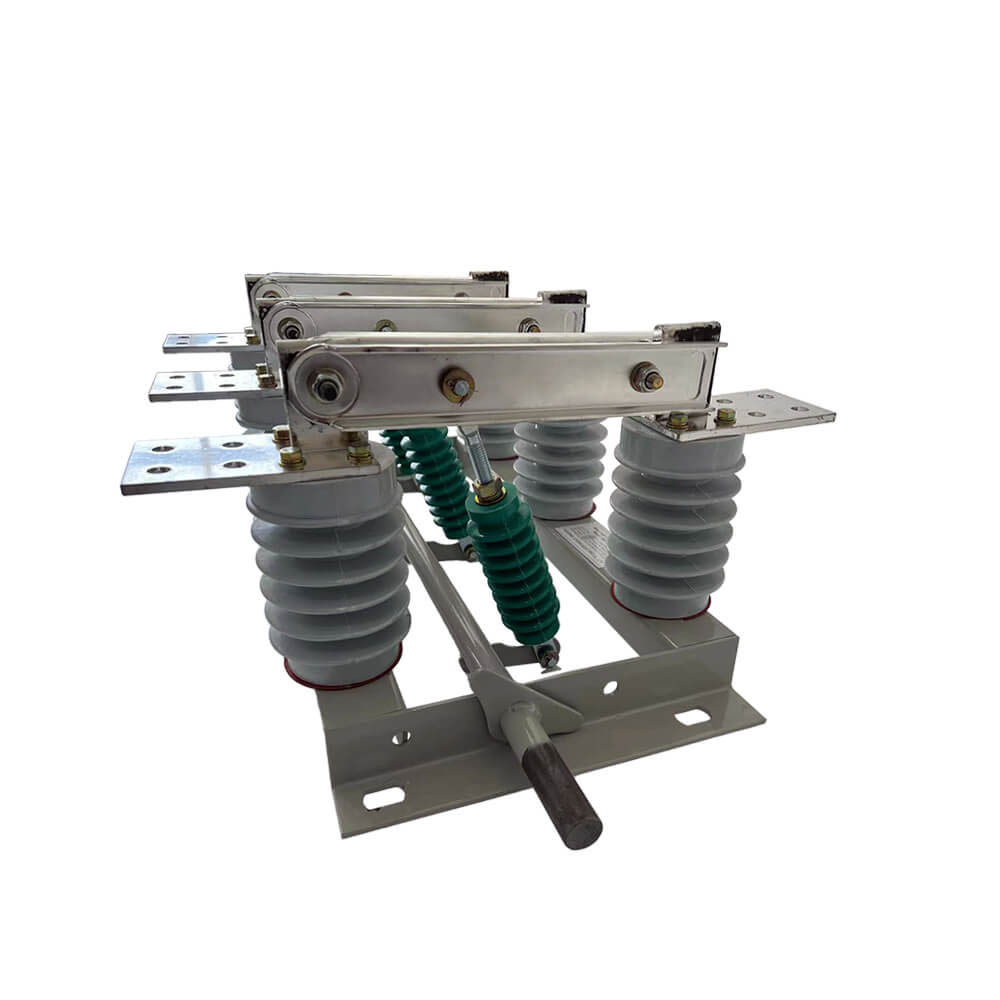

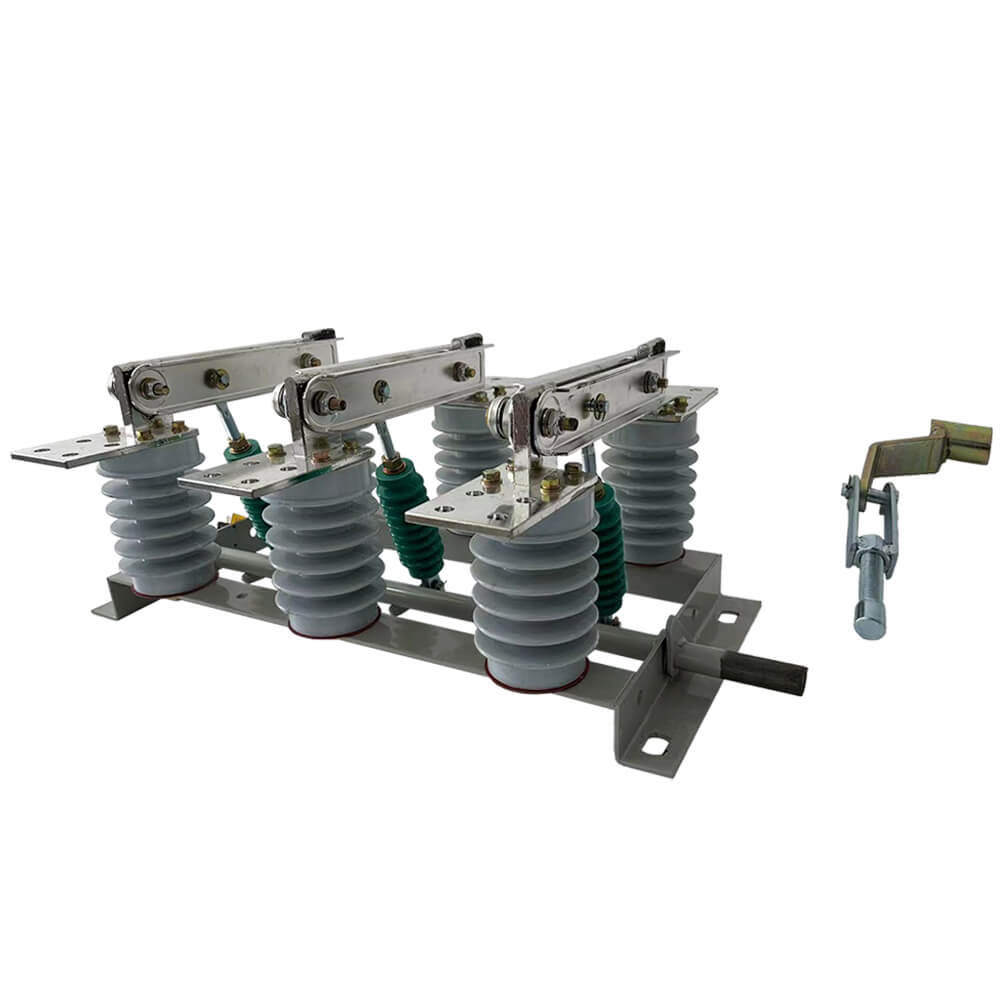

GN19-12 실내 차단 스위치 고전압 절연 스위치

Model:GN19-12

GN19-12 실내 고전압 차단 스위치 GN19-12 시리즈 실내 고전압 차단 스위치는 고전압 스위치 장비에 속하며 정격 전압 12KV, AC 50Hz 이하의 전원 시스템에 적용되며 CS6-1 수동 작동 메커니즘을 갖추고 무부하 상태에서 전압을 사용하여 회로를 차단하고 만드는 데 사용됩니다. 추가로 오염저감형, 고고도형, 전동디스플레이가 있습니다. 차단 스위치의 역할은 부하 전류 없이 회로를 차단하는 것입니다. 서비스 대상 장비와 전원 공급 장치에는 유지 보수 인력의 안전을 보장하기 위한 명확한 분리 지점이 있으므로 특별한 차단 장치가 없는 절연 스위치는 부하 전류 및 단락 전류를 차단할 수 없으므로 절연 스위치를 작동하기 전에 회로를 차단하기 위해 회로 차단기에 있어야 합니다.

문의 보내기

제품 설명

구조 및 작동 원리

GN19-12 실내 차단 스위치 고전압 절연 스위치

GN19-12, 12C 시리즈 실내 고전압 차단 스위치(이하 차단 스위치라고 함)는 정격 전압 12kV, 3상 AC 60Hz의 실내 장치로, 전압이 있고 부하가 없을 때 회로를 분할하고 폐쇄하는 데 사용됩니다.

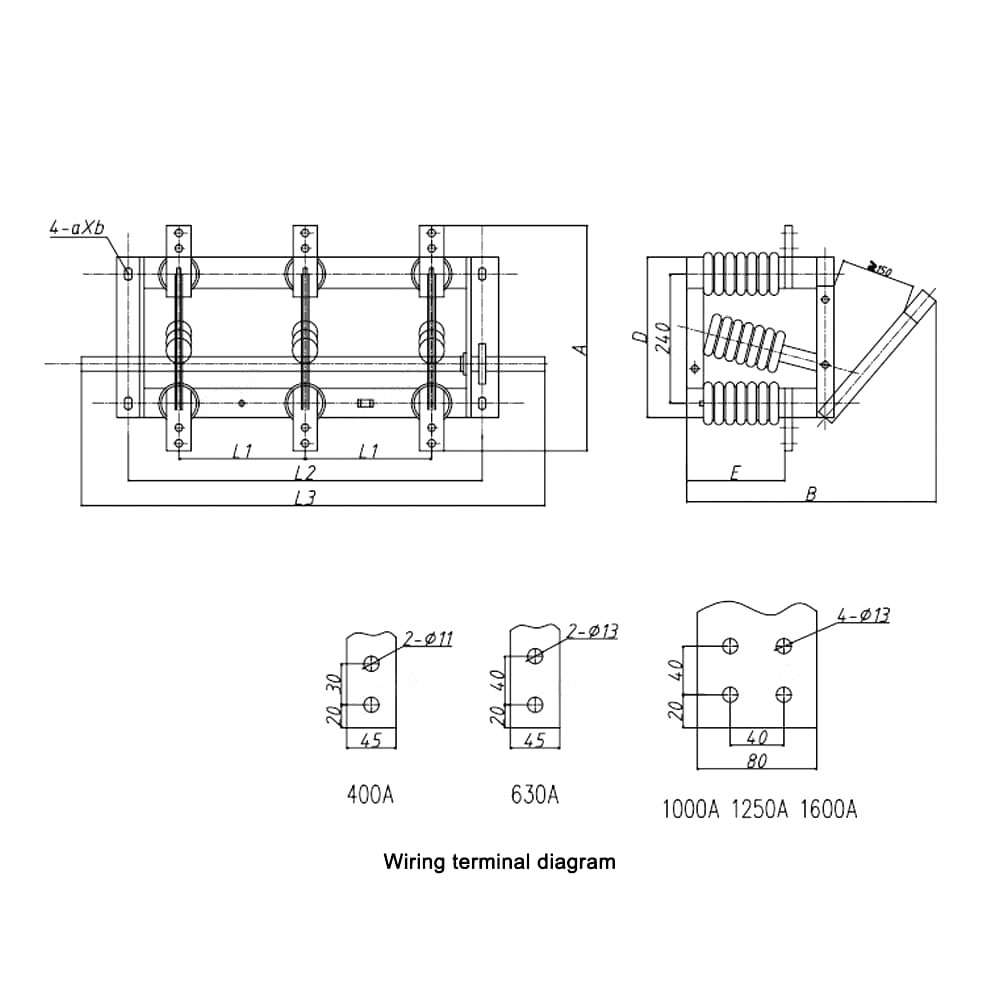

이 절연 스위치 시리즈는 베이스 프레임, 회전 샤프트, 레버, 도자기 기둥 절연체, 게이트 나이프 및 연결 보드로 구성된 3극 유형입니다. 회전축은 3쌍의 레버가 용접된 베이스 프레임에 위치하며, 레버는 당김 막대 도자기 절연체를 통해 게이트 나이프와 넥킹됩니다. 샤프트는 하단 프레임 밖으로 연장되며, 샤프트의 모든 부분이 작동 메커니즘과 연결될 수 있습니다.

GN19-12/400, 630, 1000, 1250 유형 차단 스위치의 전도성 부분은 각 위상에 대해 두 개의 기둥 절연체로 베이스에 고정됩니다. (GN19-12C/400, 630, 1000, 1250형은 기둥애자 1개와 도자기 케이싱 절연체 1개가 있습니다.) 3상을 병렬로 설치하고 도전부는 접촉나이프와 접촉홀더(또는 전도성 막대)의 고정접점으로 구성됩니다. 접촉 칼의 각 단계는 타이 절연체, 타이 절연체의 중간에 연결되고 연결된 스핀들 바닥에 설치됩니다. 스핀들은 핸들을 통해 커넥팅 로드(사용자 제공)와 CS6-1 유형의 이동 메커니즘에 연결됩니다. 연결 접점 나이프는 두 개의 슬롯형 구리판으로 구성되어 접점 나이프의 방열 영역을 늘려 바닥 온도를 낮출 뿐만 아니라 접점 나이프의 기계적 강도를 향상시켜 스위치의 동적 안정성을 향상시킵니다. 접촉칼의 한쪽 끝은 볼트(Shaw의 자동차)에 의해 접촉블록(또는 전도성 막대)에 장착됩니다. GN19-12/1000, 1250은 자기 잠금 플레이트 설치와 접촉하며 자기 잠금 플레이트의 목적은 큰 단락 전류가 두 홈 사이의 접촉 칼을 향상시킬 때 | 끌어 당김. GN19-12/400, 630 차단 스위치는 전류를 통해 작은 제한을 가지므로 자기 잠금 플레이트를 추가할 필요가 없습니다.

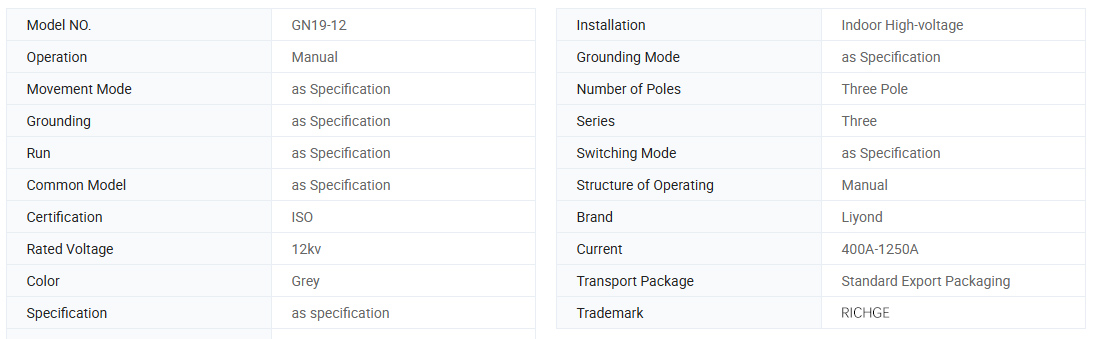

기본정보

기술적인 매개변수

모델	정격 전압(kV)	정격전류 (에이)	정격 단시간 내전류 (/4s)	정격 피크 내전류 (그만큼)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80
