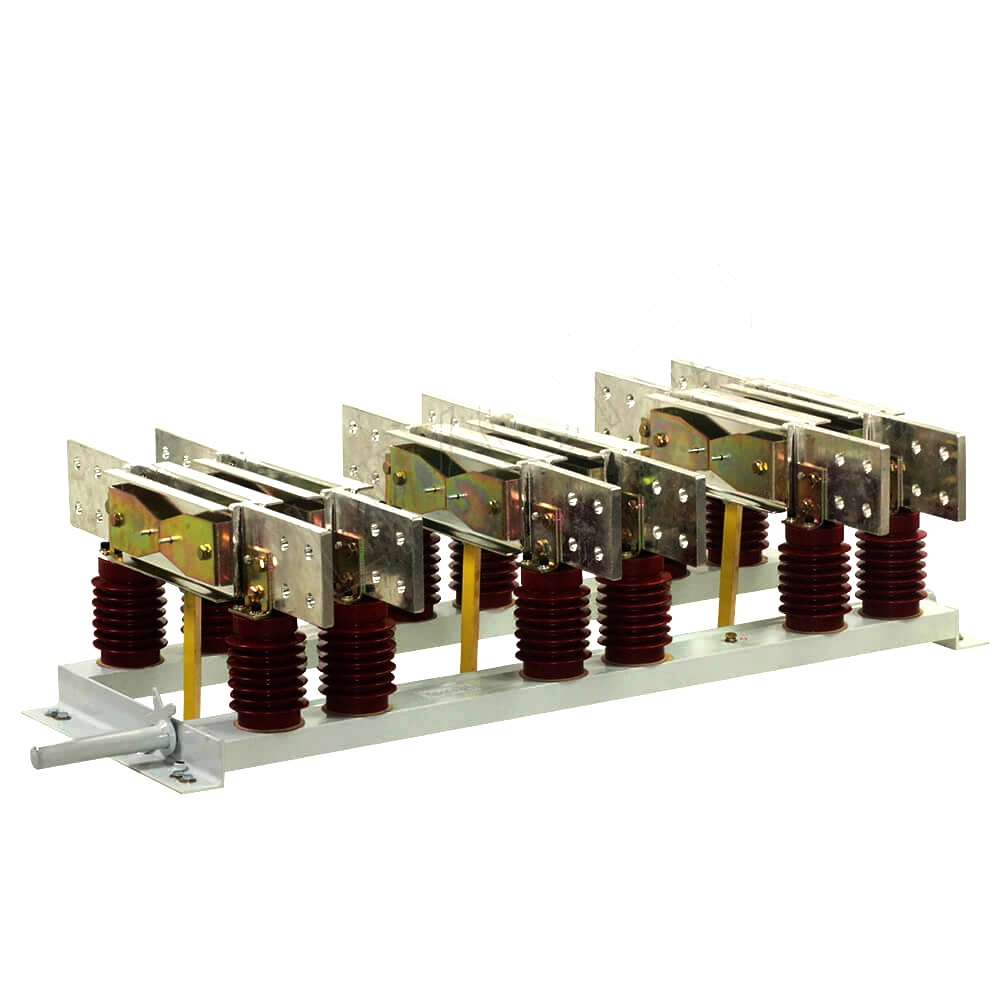

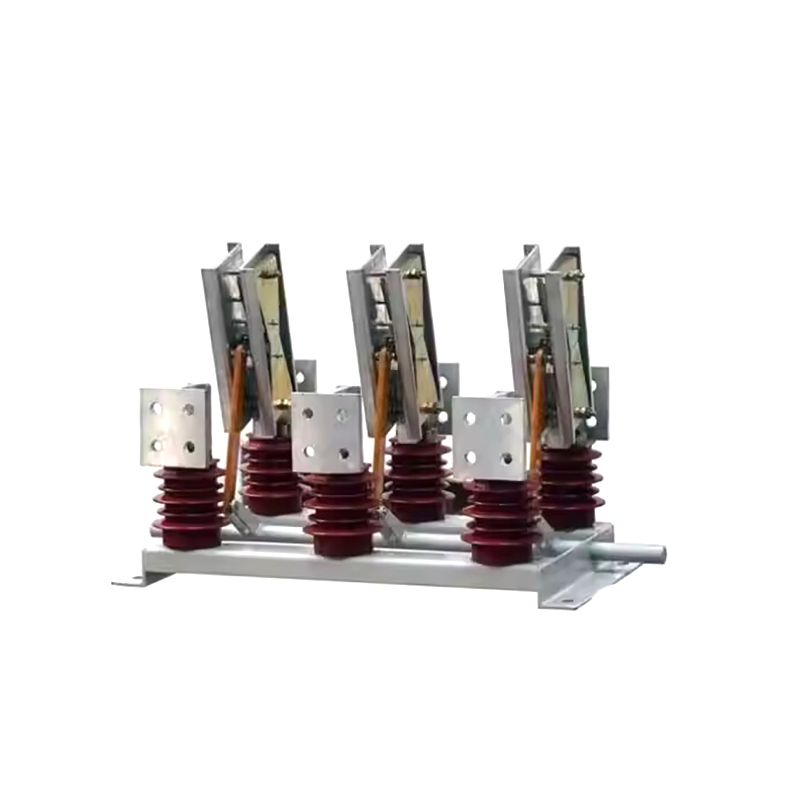

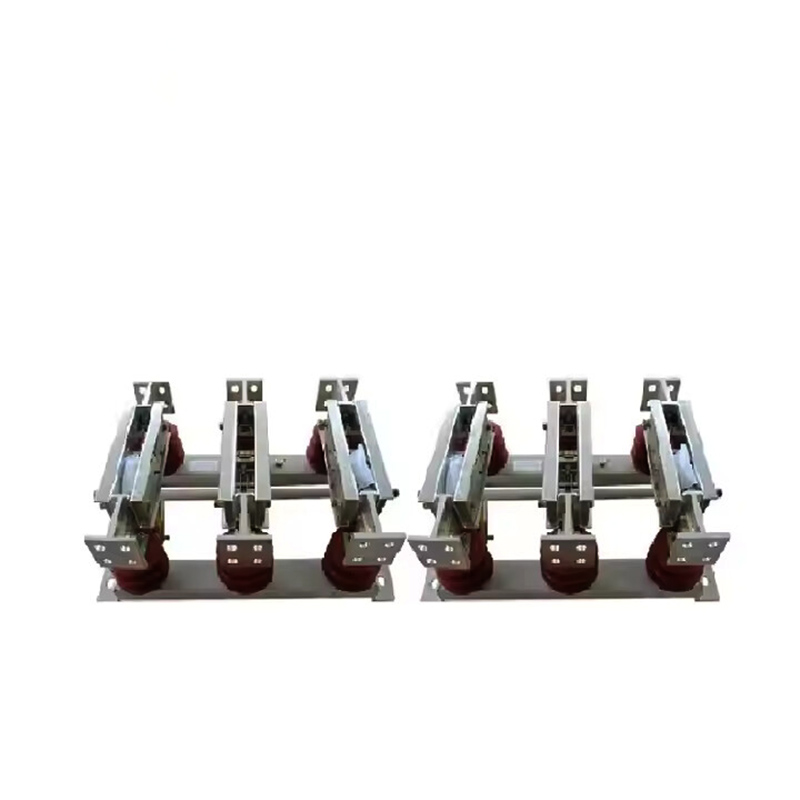

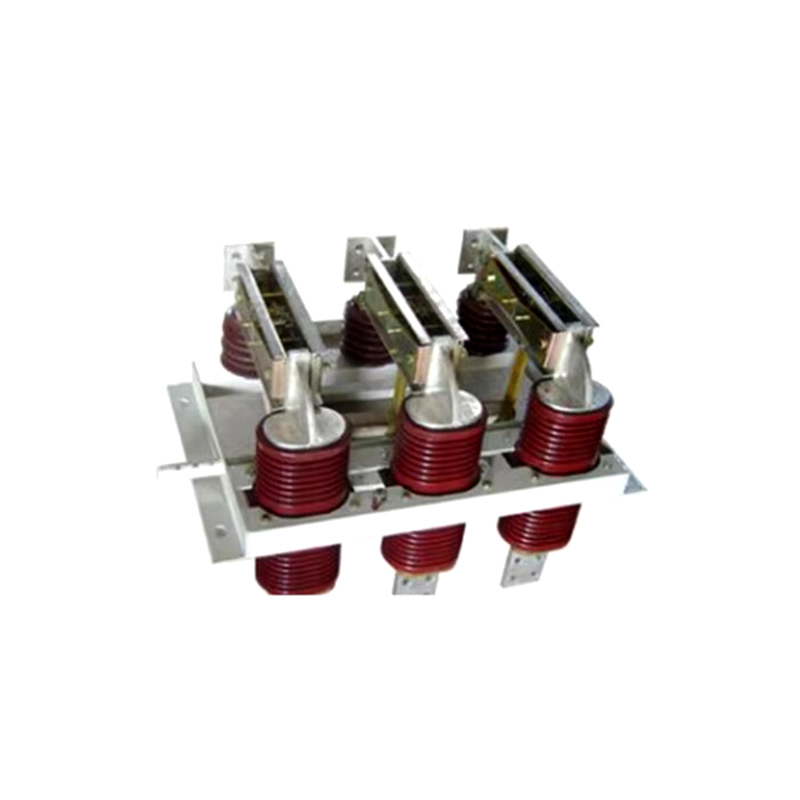

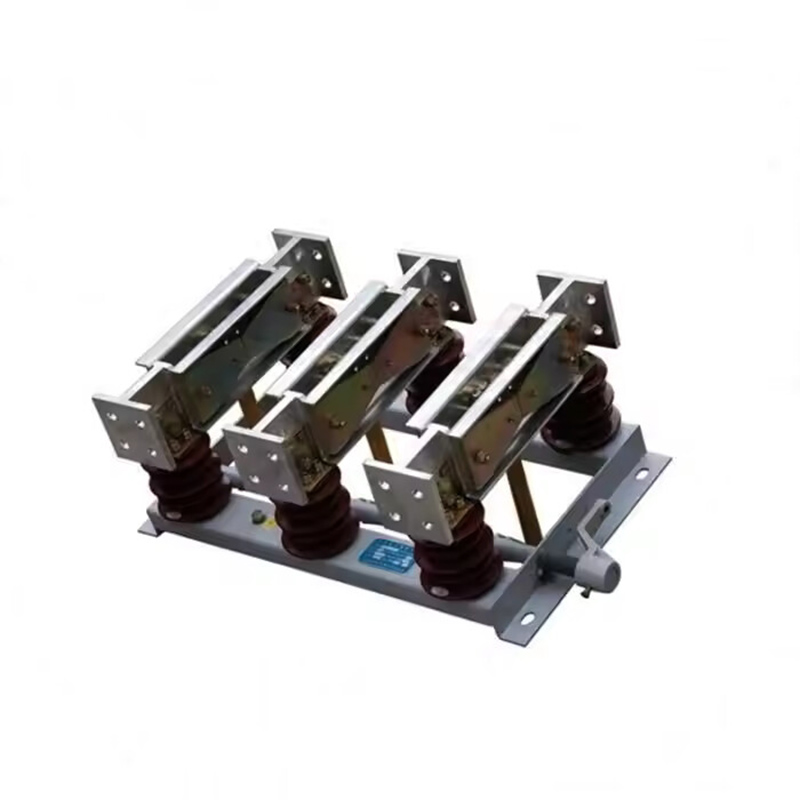

GN22-12 삼상 절연 스위치 6300A 고전류 실내 고전압

GN22-12 삼상 절연 스위치 6300A 고전류 실내 고전압

    GN22-12 (C) (D) 시리즈 실내 고전압 단로기 고전압 개폐 장치는 정격 전압이 12kV, 50Hz 이하인 전력 시스템에서 전압이 있지만 부하가 없는 라인을 연결, 분리 또는 변환하는 데 사용됩니다.

매칭 메커니즘: CS6-1, CS6-2 및 기타 수동 작동 메커니즘을 갖추고 있으며 전기 작동 메커니즘도 사용할 수 있습니다.

   이 스위치 시리즈는 CS6-2 수동 조작 메커니즘 또는 전기 조작 메커니즘으로 작동되며 단로기의 왼쪽 또는 오른쪽에 설치할 수 있습니다.

구조적 특징

본 제품은 3상 Common Bottom Knife 구조의 고전류 절연스위치입니다. 닫힘과 접촉의 2단계 동작을 갖춘 기계적 잠금 프로토타입을 채택하여 마모 없는 접촉, 작은 작동력, 높은 접촉 압력 및 우수한 동적 열 안정성을 달성합니다.

응용 분야:

배전반 시스템: 전기 회로를 분리하고 보호하기 위해 금속으로 둘러싸인 배전반에 사용됩니다.

배전 장비: 변전소에서 사용하기에 이상적이며 유지 관리 중 회로의 안전한 절연을 보장합니다.

발전소: 안전한 작동 및 유지 관리를 위해 고전압 전기 절연이 필요한 실내 응용 분야에 사용됩니다.

변압기 스테이션: 변압기 회로의 안전한 절연을 위해 변압기 변전소에 적용됩니다.

재생 가능 에너지 설치: 유지 관리 중 보호 및 격리를 위해 에너지 저장 또는 태양열 및 풍력 발전소와 같은 재생 에너지 시스템에 사용할 수 있습니다.

사용 환경 조건

1. 주변 기온 : -15 ℃ ~ 40 ℃, 일일 평균 기온 DF 35 ℃.

2. 고도 1000m 이하.

3. 온도 조건:

일일 평균 상대 습도 ≤95%, 일일 평균 수증기압 ≤2.2kPa;

월 평균 상대습도 ≤90%, 월 평균 수증기압 ≤1.8kPa.

4.지진 강도 ≤8도.

5. 화재, 폭발 위험, 심한 오염, 화학적 부식 및 심한 진동이 없는 장소.

참고: 제품 사용 조건이 위 규정을 초과하는 경우, 사용자는 회사와 협의하여 결정해야 합니다.

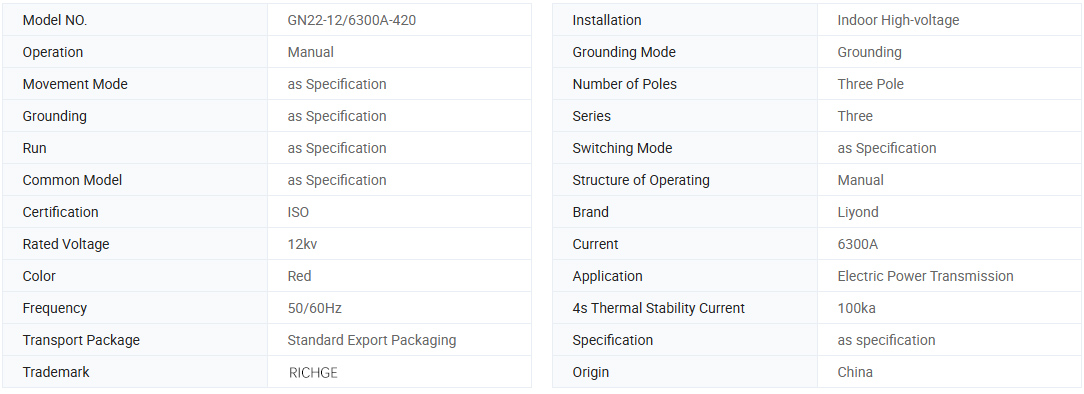

기본정보

디스플레이 설명

기술적인 매개변수

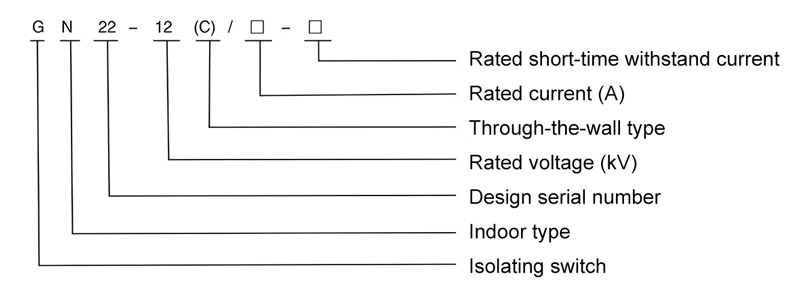

모델.	정격전압	정격전류	4초 열안정성 전류(실효값) kA	동적 안정성 전류(피크 값) kA
GN22-12(C)(디)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(디)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(디)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

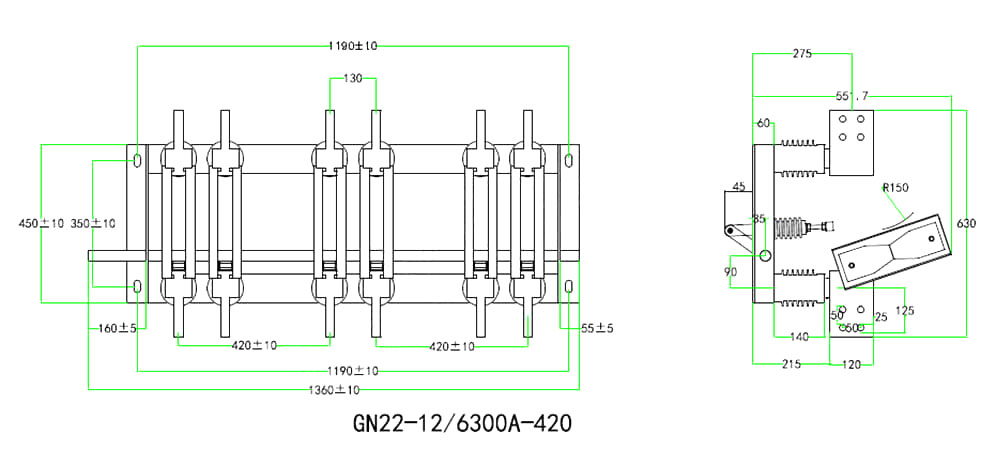

치수도 참조(6300A)
