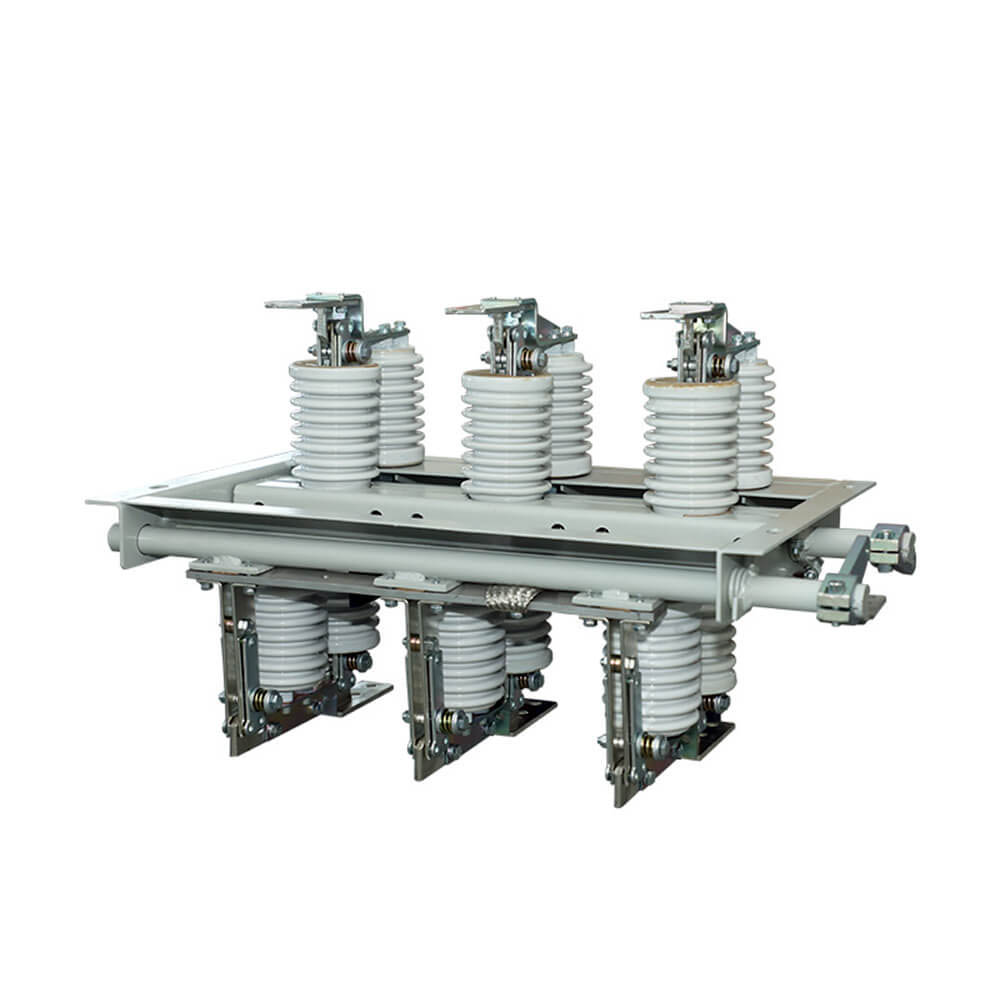

GN30-12 실내 로타리 고전압 차단기는 로터리 나이프가있는 새로운 유형입니다. 주요 구조 공식은 3 상 공통 저속 프레임의 상단 및 하단 평면에 두 세트의 절연체와 접점을 고정하여 나이프를 회전시켜 스위치의 개방 및 닫기를 실현하는 것입니다. GN3-12D 스위치는 GN30-12를 기준으로 연결된 나이프 형태의 형태를 추가하여 다양한 전원 시스템의 요구를 충족시킵니다. 이 제품은 디자인이 작고 공간이 작고 단열재가 강하며 설치 및 조정이 쉽습니다. "AC 고전압 분리 스위치 및 접지 스위치"의 요구 사항을 충족하며 최대 10kV AC 50Hz 이하의 정격 전압이있는 실내 시스템에 적용됩니다. 전압이 있고 부하가 없을 때 개방 및 닫기 회로로 사용할 수 있습니다. 고전압 스위치 기어와 함께 사용할 수 있거나 단독으로 사용할 수 있습니다.

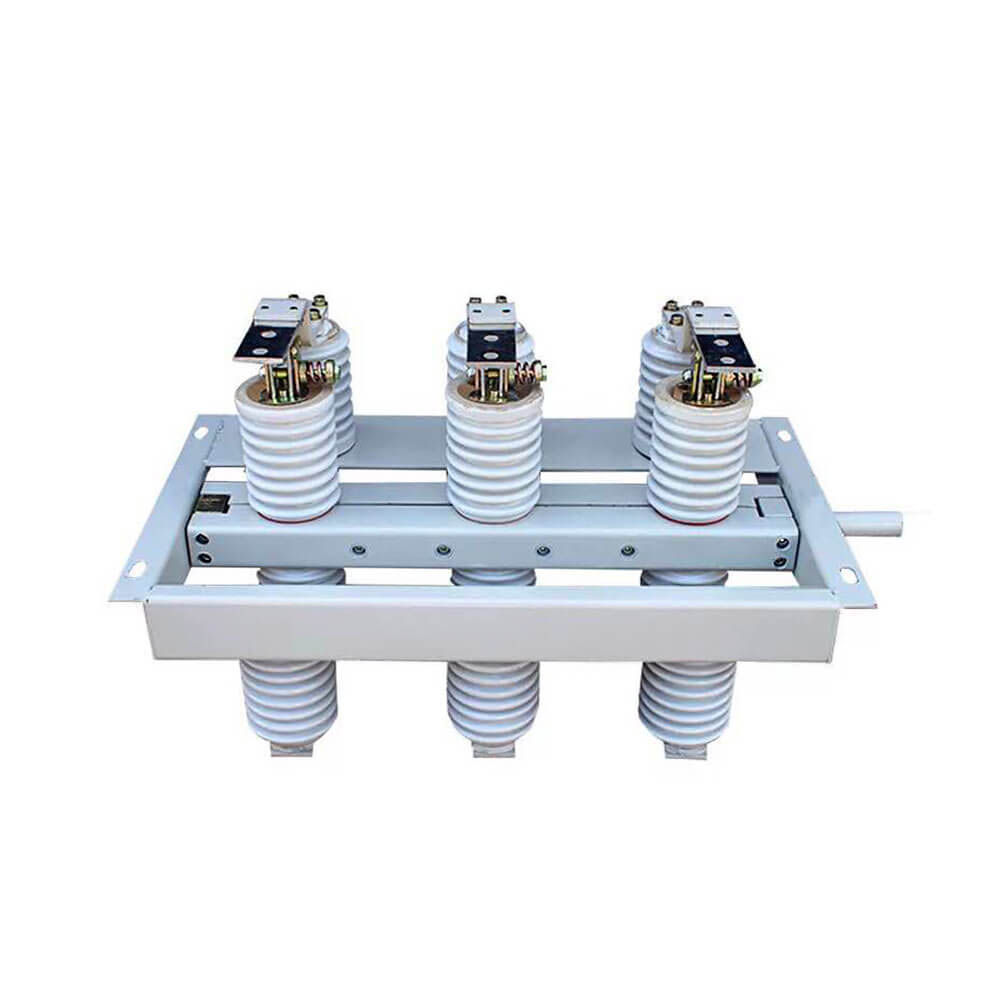

GN30-12 (d) 유형 로터리 실내 고전압 분리 스위치는 로터리 나이프 유형의 새로운 유형 분리 스위치이며, 주 구조는 두 그룹의 절연체로 고정되어 있으며 회전 접촉을 통해 3 상 섀시의 두 평면에서 접촉하는데, 스위치 오프를 실현합니다. GN30-12 (D) 타입 스위치는 GN30-12 유형 스위치 기반의 새로운 유형 추가 접지 나이프로, 다양한 전력 시스템의 요구를 충족시킬 수 있습니다. 제품 디자인은 작고 소형 점유 공간, 강력한 단열 능력, 쉬운 설치 및 조정을 갖추고 있으며, 성능은 GB1985-89 "AC 고전압 분리 스위치 및 접지 스위치"요구 사항을 충족하며, 전압 10kV AC 50Hz 및 실내 전원 시스템에 적용하여 전압으로 부하를 열고 닫을 수 있습니다. 고전압 스위치 캐비닛과 함께 사용할 수 있으며 별도로 사용할 수 있습니다.
GN30-12 분리 스위치 기능
1. 그것은 세라믹 절연체, 내구성, 오염 강력성 및 청소되지 않은 것으로 만들어졌습니다.
2. 새로운 기술을 사용하여 실버 브레이징 접점, 접촉 저항이 낮고 전기 전도성이 우수하며 높은 기계적 강도.
3. 고품질 하드웨어, 견고하고 내구성이 뛰어나며 손상이 쉬우 며 사용하기 쉽고 가벼운.
 |
 |
| 모델 |
정격 전압 (kv) |
정격 전류 (a) |
4S 등급 단기 내실 견적 전류 (유효 값) (그만큼) |
정격 피크 견해 전류 (그만큼) |
| GN30- 12 / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12 / 630-20 |
12 | 630 | 20 | 50 |
| GN30- 12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30-12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30-12/D630-20 |
12 | 630 | 20 | 50 |
| GN30-12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. 포스터 높이 : 3000m 이하;
2. 주변 온도 : +40 ° C보다 높지 않으며 -30 ° C보다 낮습니다. 일일 온도 차이는 15 ° C입니다.
3. 상대 실내 공기 온도 : 90% 이하 ( +25 ° C);
4. 지진 강도 : 8도 이상
5. 설치 현장에는 가스, 증기 화학적 증착, 소금 스프레이, 먼지, 먼지 및 기타 폭발물 및 분리기의 단열 및 전도성에 심각한 영향을 미치는 부식성 물질이 없어야한다.
6. 설치 장소에 빈번한 진동이 빈번하지 않아야합니다.
● OEM & ODM 수락 : 예
● 인증서 : CE, 테스트 보고서
● 생산 시간 : 7 ~ 12 영업일
● 보증 기간 : 12 개월
● 배달 시간 : 15 일
●이 스위치를 주문할 때 모델 사양, 정격 전압, 정격 현재 및 기타 기술 데이터를 표시하십시오.
● 특별한 요구 사항이있는 경우이를 해결하기 위해 협상 할 수 있습니다.
