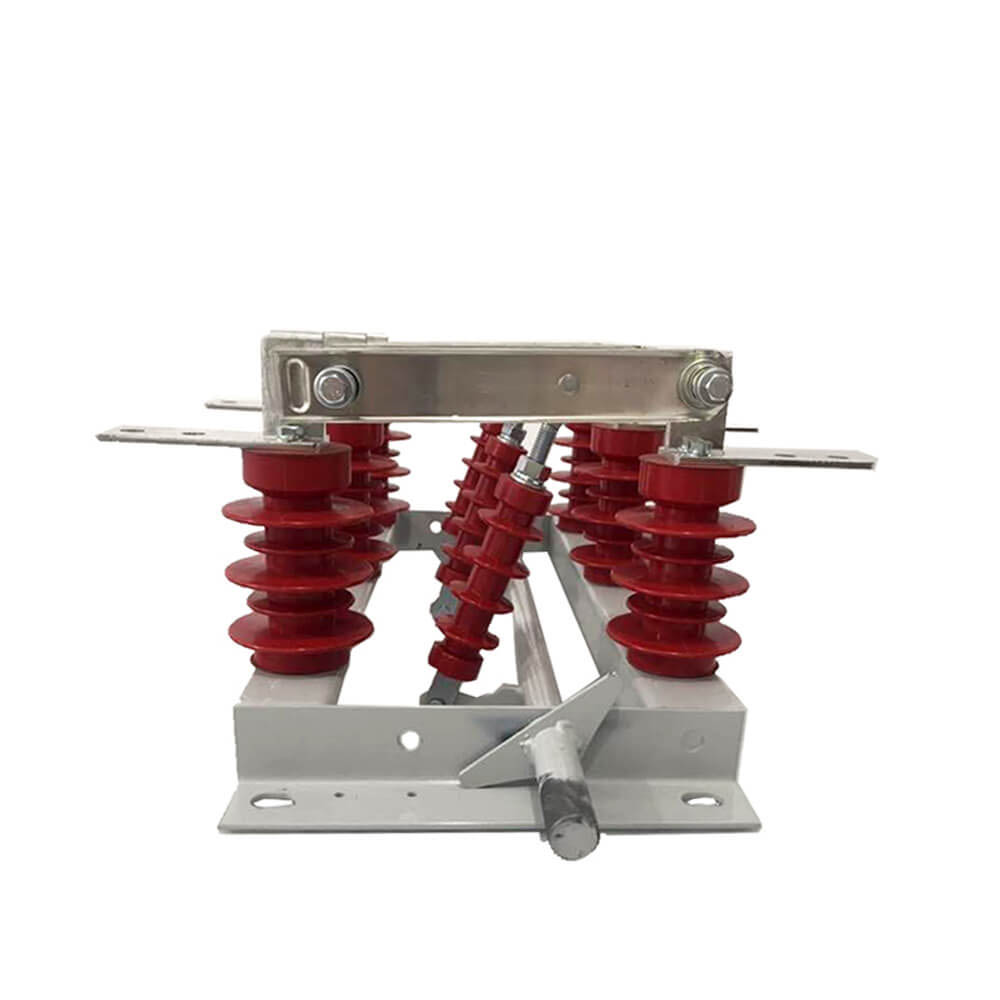

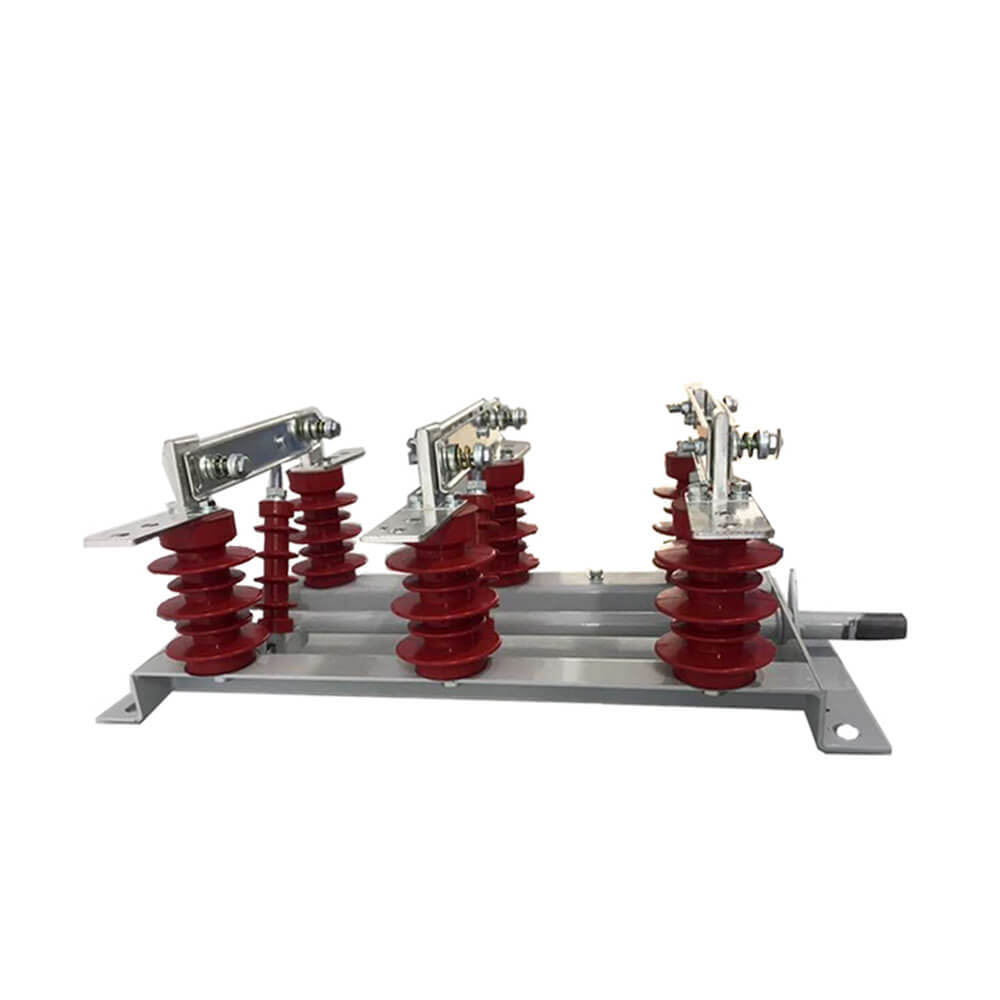

고전압 분리 스위치 GN19-12/630A 3 단계 벽 장착 중앙 캐비닛 스위치 나이프 스위치

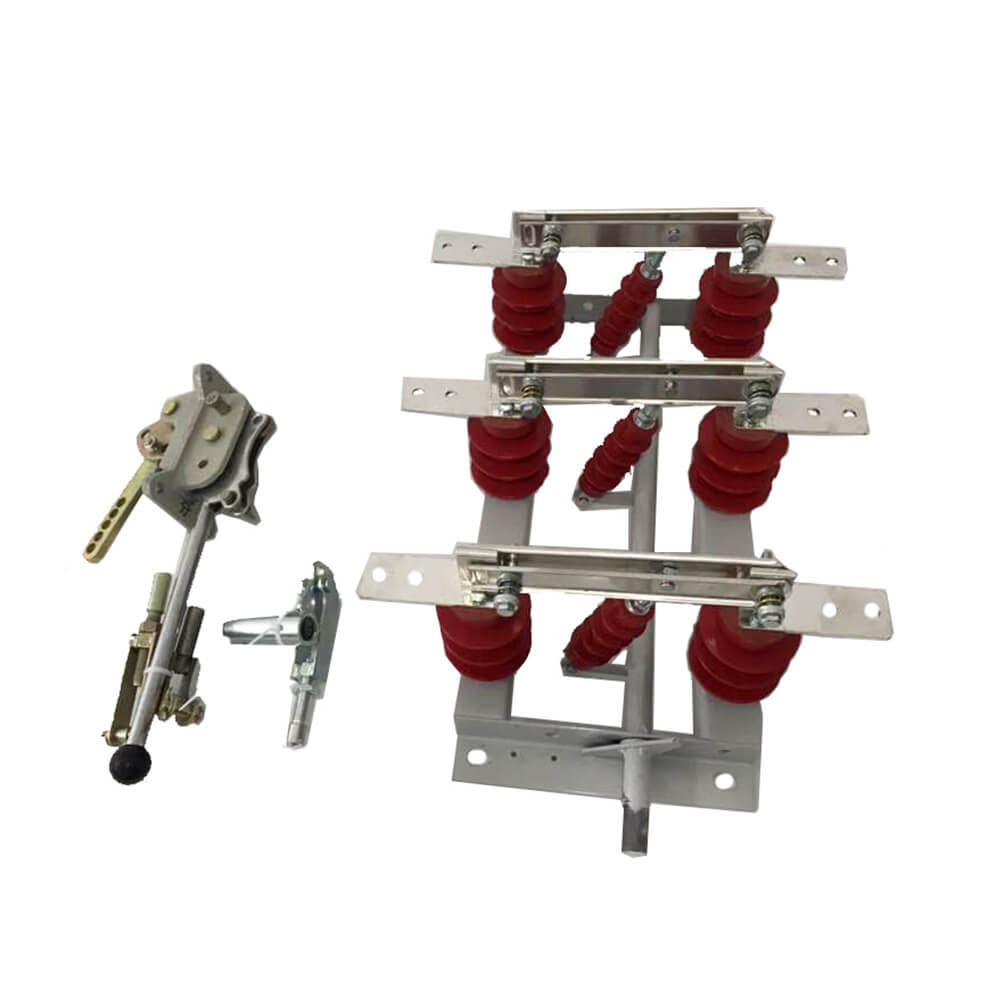

    GN19-12/400, 630, 1000, 1250 유형 차단 스위치의 전도성 부분은 각 단계에 대해 2 개의 기둥 절연체에 의해베이스에 고정됩니다. (GN19-12C/400, 630, 1000, 1250 유형에는 하나의 기둥 절연체와 1 개의 도자기 케이싱 절연체가 있습니다.) 3 상는 병렬로 설치되며 전도성 부분은 접촉 나이프 및 접촉 홀더 (또는 전도성로드)의 정적 접촉으로 구성됩니다. 접촉 나이프의 각 단계는 타이 절연체, 타이 절연체의 중간에 연결되며 연결된 스핀들 바닥에 설치됩니다. 스핀들은 핸들을 통해 커넥팅로드 (사용자 제공) 및 CS6-1 유형의 이동 메커니즘에 연결됩니다. 연결 접촉 나이프는 2 개의 슬롯 형 구리 플레이트로 구성되어 있으며, 접촉 나이프의 열 소산 영역을 증가시켜 바닥 온도를 낮추는 것뿐만 아니라 접촉 나이프의 기계적 강도를 향상시켜 스위치의 동적 안정성이 향상됩니다. 접촉 나이프의 한쪽 끝은 접점 블록 (또는 전도성 막대에)에 볼트 (Shaw의 자동차)에 장착됩니다. 자석 잠금 플레이트의 설치와 접촉하는 GN19-12/1000, 1250, 자기 잠금 플레이트의 목적은 큰 단락이 큰 단락으로 전류가 전류가 | 끌어 당김. GN19-12/400, 630 분리 스위치는 전류를 통해 작은 제한이 있으므로 자기 잠금 플레이트를 추가 할 필요가 없습니다.

제품 기능

1. 격리 및 안전 : 단절 후, 신뢰할 수있는 절연 간격이 설정되어

2. 라인 스위칭 : 운영 요구 사항에 따라 선을 전환하고 연결하십시오.

3. 낮은 전류 스위칭 : 부싱, 버스 바, 커넥터, 짧은 케이블, 전압 동등화 커패시터의 커패시터 전류, 이중 버스 스위칭 중 순환 전류 및 전압 변압기의 여기 전류와 같은 회로에서 작은 전류를 스위치하는 데 사용됩니다.

4. 변압기 흥분된 전류 : 다른 구조 유형의 특정 상황에 따라 특정 용량의 변압기의 무부하 여기 전류를 전환 할 수 있습니다.

중간 전압 절연체의 유형

중간 전압 아이솔레이터는 설치 방법에 따라 실외 및 실내 유형으로 나눌 수 있습니다.

- 실외 중간 전압 절연체 : 바람, 비, 눈, 흙, 응축, 얼음 및 서리와 같은 자연 요소를 견딜 수 있으며, 야외 플랫폼에 설치에 적합합니다.

- 실내 중간 전압 차단기 : 실내 환경에 적합하며 일반적으로 더 높은 절연 성능이 필요합니다.

단열 지지대의 구조에 기초하여 다음으로 더 나눌 수 있습니다.

-단일 열 분리 스위치 : 오버 헤드 버스 바 아래의 수직 공간을 전기 절연, 공간 절약, 연결 도체 감소, 특히 초고 전압 전송에 적합한 명확한 단절 상태를 제공합니다.

- 이중 열 분리 스위치 : 더 높은 현재 요구에 적합하여 안정성이 향상됩니다.

- 3 열 분리 스위치 :보다 복잡한 전력 시스템에 적합하여 더 나은 하중 용량과 신뢰성을 제공합니다.

특징

1 ： 안전 격리 기능 - 전기 장비 유지 보수 중에는 정전 직원의 안전을 보장하기 위해 명확한 전기 간격과 분리 지점을 제공합니다.

2 ： 작동 제한 - 분리 스위치는 부하에서 작동 할 수 없습니다. 하중 전류 또는 단락 전류를 파괴하거나 닫는 데 사용해서는 안됩니다. 아크 엑스트레싱 챔버가 장착 된 분리 스위치는 작은 하중과 언로드 라인에서 작동 할 수 있습니다.

작동 단계

전원 온 작동 : 먼저 분리 스위치를 닫은 다음 회로 차단기 또는로드 스위치를 닫습니다.

파워 오프 작동 : 먼저 회로 차단기 또는로드 스위치를 열고 격리 스위치를 엽니 다.

모델 선택

분리 스위치를 선택할 때 정격 전압, 정격 전류, 동적 안정성 전류 및 열 안정성 전류가 응용 프로그램의 요구 사항을 충족하는지 확인하십시오. 분리 스위치의 주요 역할은 하중 전류가없는 회로를 분리하여 안전한 유지 보수를 허용하는 것입니다. 분리 스위치를 작동하기 전에 회로 차단기가 회로를 연결 해제했는지 확인하십시오.

안전 팁

분리 스위치에는 특수한 아크-잉글랜드 장치가 없습니다. 장비 및 인력의 안전을 보장하기 위해 부하 또는 단락 조건에서 작동하지 마십시오.

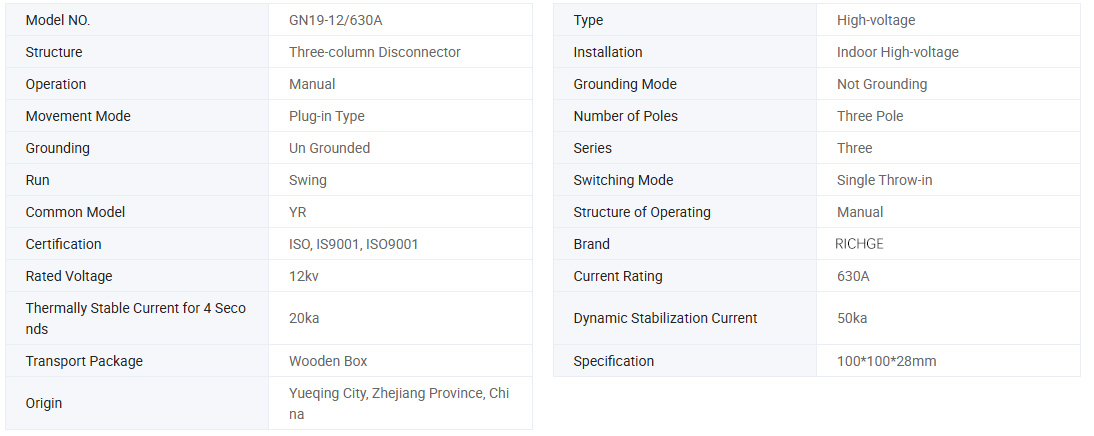

기술 매개 변수

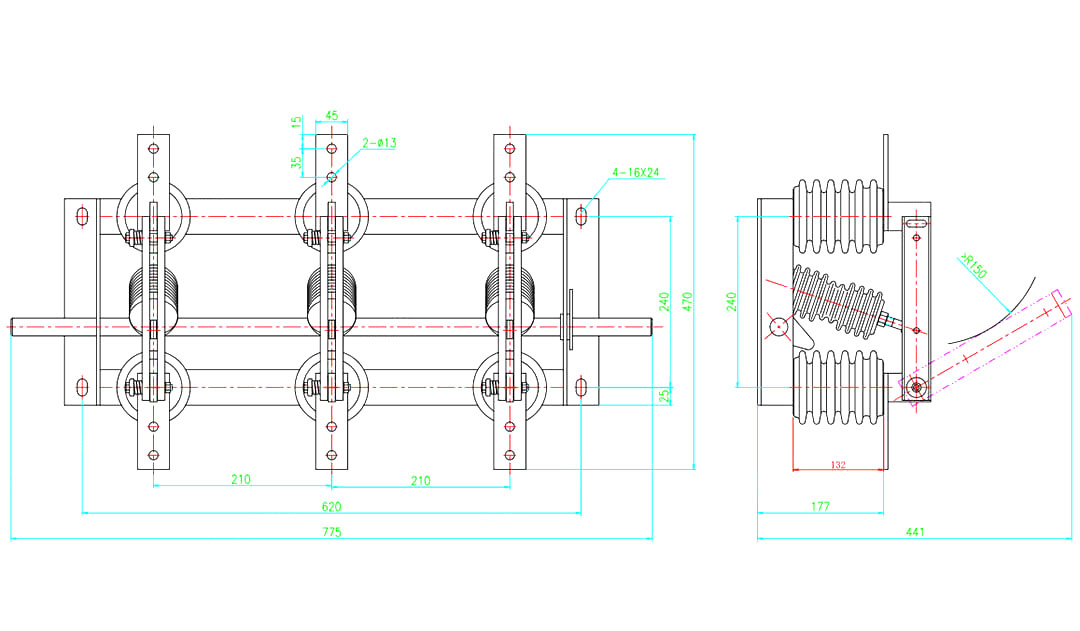

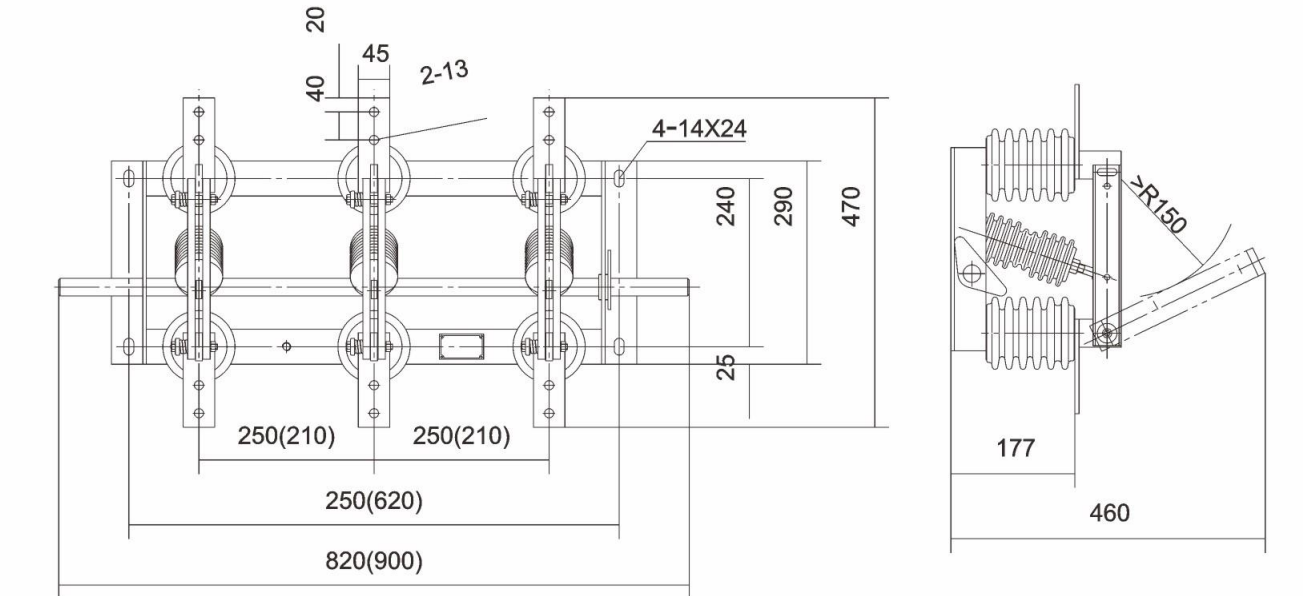

그림

환경 조건을 사용하십시오

1. 주변 온도의 상한 +40 ℃, 하한 -L0 ℃, 참고 : -25 ℃에서 저장 및 운송 허용

2. 고도는 1000m 이하입니다

3. 상대 습도 : 일일 평균은 95%를 넘지 않으며 월 평균은 90%를 넘지 않습니다.

4. 수증기 압력 : 일일 평균은 2.2 × 10-3MPA를 초과하지 않으며 월 평균은 1.8 × 10-3MPA를 초과하지 않습니다.

5. 주변 공기에는 부식성 또는 가연성 가스, 수증기 및 기타 명백한 오염이 없어야합니다.

6. 규칙적이고 폭력적인 진동이 없습니다.

참고 : 위의 조건과 일치하지 않는 경우 문제를 해결하려면 제조업체와 문의하십시오.

주문 지침

● OEM & ODM 수락 : 예

● 인증서 : CE, 테스트 보고서

● 생산 시간 : 7 ~ 12 영업일

● 보증 기간 : 12 개월

● 배달 시간 : 15 일

●이 스위치를 주문할 때 모델 사양, 정격 전압, 정격 현재 및 기타 기술 데이터를 표시하십시오.

● 특별한 요구 사항이있는 경우이를 해결하기 위해 협상 할 수 있습니다.
