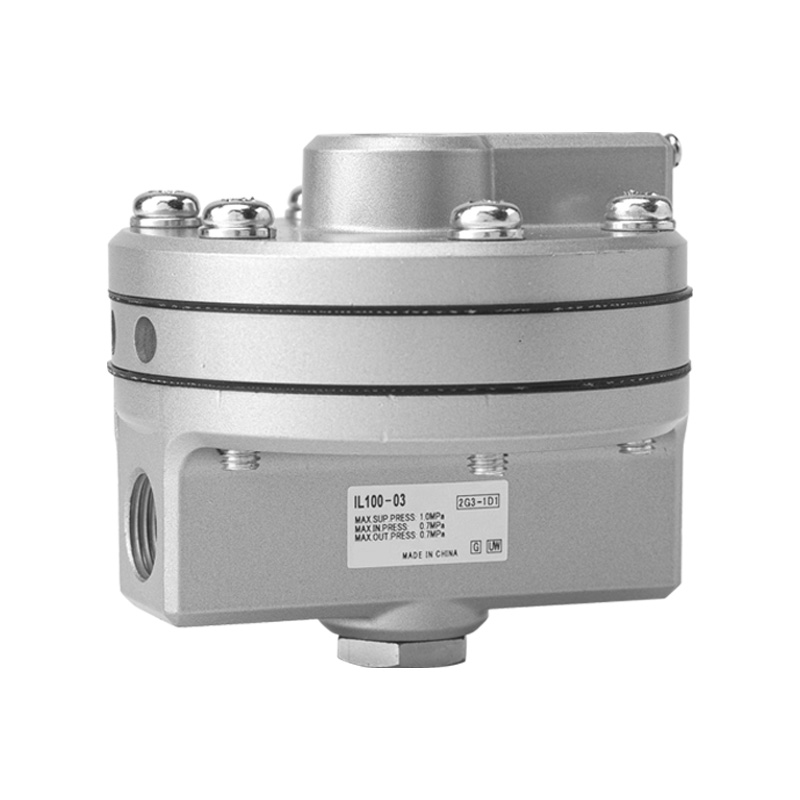

IL100 시리즈 1:1 정밀 부스터 릴레이(공압 증폭기)

브랜드: Richge Technology의 SOLH

제품 포지셔닝

     IL100 시리즈는 공압 신호 증폭기 또는 볼륨 부스터라고도 알려진 SMC 원래 모델과 완전히 호환 가능한 1:1 정밀 부스터 릴레이입니다. 핵심 기능은 저유량 제어 신호를 동일한 압력의 고유량 공기 출력으로 변환하는 것입니다. 뛰어난 정밀도, 초대형 유량 및 초고속 응답 속도를 특징으로 하는 긴 배관 및 대용량 공압식 액추에이터로 인해 발생하는 느린 응답 문제를 효과적으로 해결합니다.

 핵심 기능 및 작동 원리

  1. 기본 정의

       정밀한 1:1 압력 추적 기능을 갖춘 공압 신호 및 볼륨 증폭기(출력 압력은 입력 신호 압력과 정확히 동일함)

  2. 동작 로직

     --SIG(신호 포트): 포지셔너 또는 압력 조절기로부터 저유량 제어 압력 출력을 수신합니다.

     --SUP(공급 포트): 주 압축 공기 공급 장치에 연결, 최대 공급 압력 1.0 MPa

     --OUT(출력 포트): 동일한 압력으로 고유량 공기를 전달하여 대형 액추에이터를 구동합니다.

     --EXH(배기 포트): 제어 신호 압력이 떨어지면 잔류 공기를 빠르게 배출합니다.

 3. 핵심가치

     출력 흐름을 증폭시키면서 정확한 신호 압력을 유지하여 액추에이터 움직임을 대폭 가속화합니다.

핵심 주요 기능

   1. 초고유량 및 즉각적인 반응

     -- 최대 유량: 공급 압력 0.7MPa에서 6,000L/min(ANR)

     -- 흐름 계수 Cv = 1.1

     - 장거리 배관, 대구경 실린더 및 대형 다이어프램 액추에이터에 적합합니다.

   2. 고정밀 1:1 압력 추적

     --±1% 풀 스케일 내의 선형성 오류

     --히스테리시스 ≤ 1% 풀 스케일

     --압력 강하가 없고 장기적인 드리프트가 없는 정확한 압력 복제

   3. 다중 포트 스레드 옵션

     --접속구경: 02(Rc1/4), 03(Rc3/8)

     --표준 스레드: Rc; 옵션 NPT(접미사 N), G 평행 나사(접미사 F)

     --전용 포트 4개: SIG 신호, ​​SUP 공급, OUT 출력, EXH 배기

   4. 넓은 온도 및 특수 사용자 정의 버전

     --표준 모형: -5 ~ +60℃

     --저온 L 버전: -30 ~ +60℃

     --고온 T 버전: -5 ~ +100℃

     --구리가 없는 S 버전: 반도체 제조 및 고순도 불활성 가스와 호환 가능

   5. 내구성이 뛰어난 컴팩트한 구조

     - 본체 : 은색 부식 방지 페인트 코팅이 된 알루미늄 합금

     --순중량: 0.56kg

     --두 가지 장착 방법: 직접 나사 설치; 옵션 금속 장착 브래킷(접미사 B)

전체 기술 사양 표

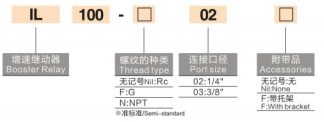

모델 코드 설명(IL100-□-□-□-□)

   예: IL100-02-N-L-B

     --IL100: 기본 시리즈 코드

     --02 / 03: 포트 크기(1/4" / 3/8")

     --스레드 접미사: N=NPT 스레드; 접미사 없음=Rc; F=G 스레드

     --특수 버전 접미사: L=저온; T=고온; S=구리 없음

     --B: 장착 브래킷 장착(접미사 없음 = 브래킷 없음)

   공통 표준 모델

     --IL100-02: Rc1/4 포트, 표준 온도, 브래킷 없음

     --IL100-03-B: Rc3/8 포트, 표준 온도, 장착 브래킷 포함

     --IL100-N03-L: NPT 3/8 스레드, 저온 내성 변형

일반적인 애플리케이션 시나리오

     --공정 제어 밸브: 작동 속도를 높이기 위해 포지셔너와 쌍을 이루는 공압 조절 밸브 및 다이어프램 액추에이터

     --장거리 계기용 공기 파이프라인: 트랜스미터와 액추에이터 사이의 긴 튜브로 인해 발생하는 느린 응답 제거

     --대용량 공압 실린더: 고강도 리프팅, 클램핑 및 대형 스트로크 기계식 액추에이터

     --고정밀 포지셔닝 루프: 정확한 압력 추적 및 빠른 응답이 필요한 공압 시스템

     --반도체 및 고순도 가스 장비: 깨끗한 공정 환경을 위한 무동 S 변형

한 문장 요약

     SOLH IL100 교환 가능 부스터 릴레이는 1:1 정밀 압력 추적, 최대 6000L/min의 고유량 및 초고속 응답으로 ±1%의 높은 선형성을 제공하며, 긴 배관 및 대용량 공압 시스템에서 느린 작동 지연을 제거하도록 특별히 설계되었습니다.
