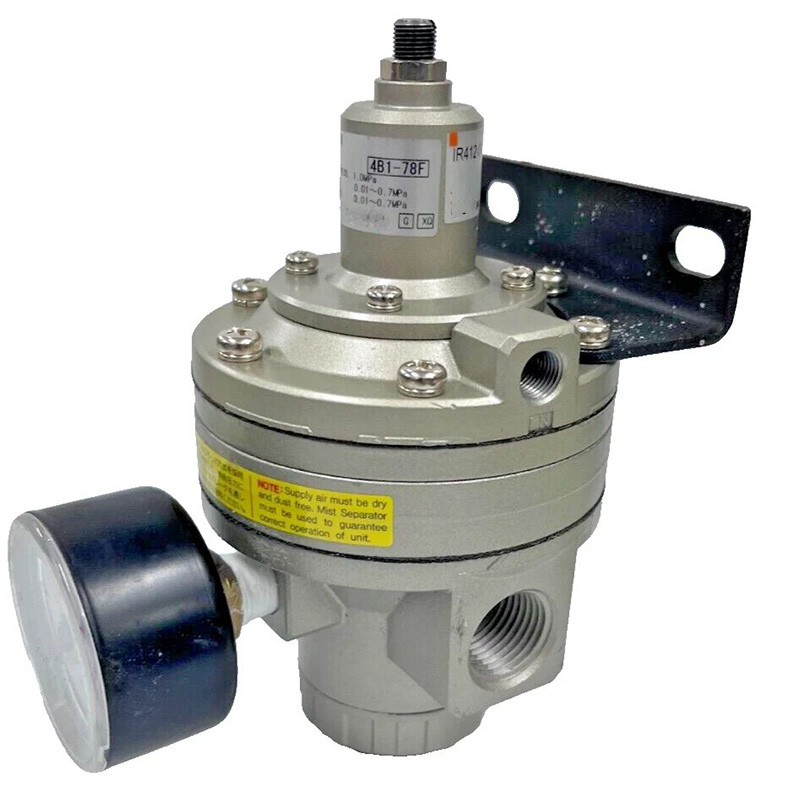

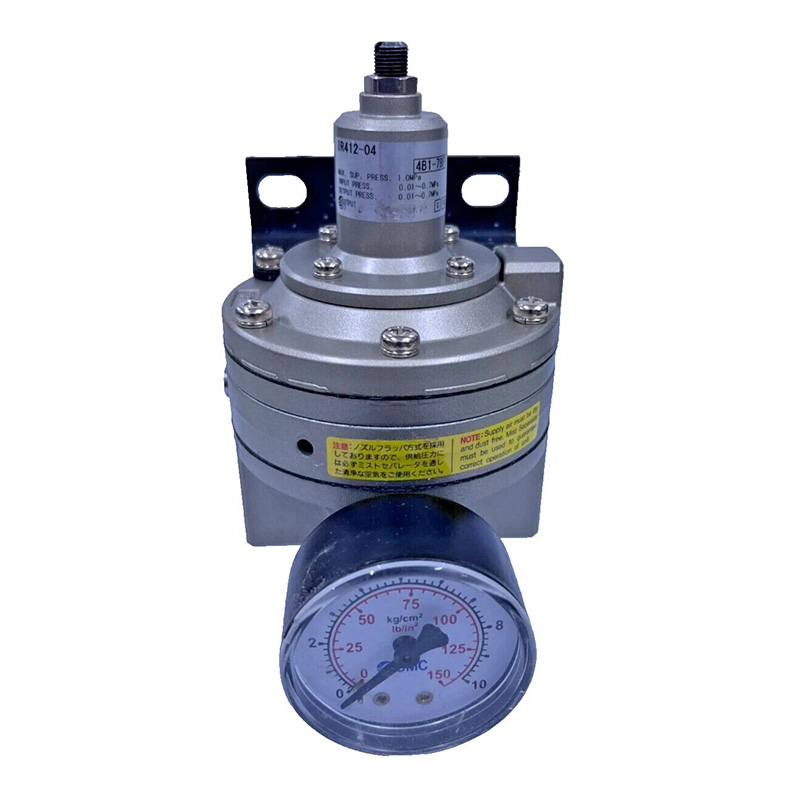

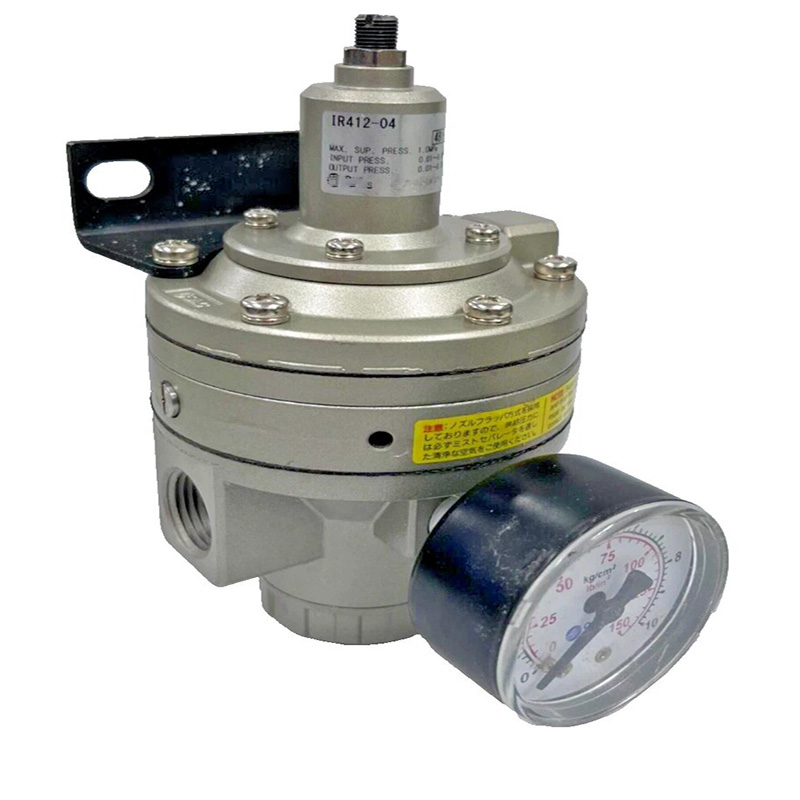

IR412-04-X32 고정밀 파일럿 작동 레귤레이터

상표: Richge Technology(睿其格科技)의 SOLH

제품개요

     IR412-04-X32는 IR 시리즈 대유량 파일럿 작동식 정밀 압력 안정기에 속합니다. 이 레귤레이터는 극도로 안정적인 출력 압력과 작은 압력 변동, SMC 오리지널 IR412 시리즈와 완전한 치수 및 성능 상호 교환이 필요한 까다로운 공압 작업 조건을 위해 설계되었습니다.

1. 핵심 기술 사양

      -- 시리즈 이름: IR412 고정밀 안정화 레귤레이터

      -- 완전한 모형: IR412-04-X32

          · 04: 메인 포트 나사 Rc 1/2"

          · X32: 후면 배기, 향상된 감도 및 최소한의 꾸준한 공기 소비를 포함한 맞춤형 특수 구성

     --구조 유형: 파일럿 작동식 릴리프 정밀 조절기

     --적용 가능한 매체: 건조하고 깨끗한 압축공기

     --최대 입구 작동 압력: 1.0 MPa

     --조정가능한 압력 범위: 0.01 ~ 0.7 MPa

     --제어 정확도

        · 감도: 0.2% 풀 스케일

        · 반복성: ±0.5% 풀 스케일

     --흐름 성능: 최대 흐름 용량, IR201 모델 흐름의 거의 두 배

     --릴리프 배기 용량: 기존 정밀 레귤레이터보다 5배 높은 과압 배기 유량

     --꾸준한 공기 소비량: 초저, 1 L/min 미만

     --작동 온도: -5℃ ~ +60℃

     --순중량: 대강. 1.0kg

     --장착 옵션: 패널 장착 또는 브래킷 장착; 압력계는 전면 또는 후면에 설치 가능

2. 노즐 플래퍼 파일럿 작동 원리

     --압력 설정 단계: 조정 손잡이를 회전시켜 내부 스프링을 압축하고 노즐 통로를 닫습니다. 파일럿 에어는 메인 스풀을 밀어 출력 압력을 조정합니다.

     --안정적인 조절 단계: 출구 압력은 다이어프램에 작용하여 스프링 장력의 균형을 맞추고 일정한 사전 설정 압력을 유지합니다.

     --과압 완화 단계: 하류 압력이 목표 값을 초과하면 다이어프램이 올라가 노즐이 열리고 파일럿 압력이 즉시 떨어지며 메인 밸브가 과잉 공기를 고속으로 방출합니다. 핵심 장점: 결합된 파일럿 제어 및 릴리프 구조는 초고속 응답 속도, 안정적인 압력 출력 및 뛰어난 대유량 성능을 제공합니다.

3. 전체 모델 코드 설명(IR412-04-X32)

     --IR412: 대구경 고정밀 레귤레이터 베이스 시리즈

     --04: 메인 포트 사양 Rc 1/2"

     --X32: 사용자 정의 업그레이드 버전

        · 후면 배기 레이아웃(표준 버전은 전면 배기를 채택)

        · 응답 감도 향상

        · 낮은 일정 공기 소비량 설계

4. 핵심 제품 장점

     --0.2% 풀 스케일 감도, 완벽하게 일치하는 장력 제어, 정밀한 위치 지정 및 유체 분배 장비를 갖춘 우수한 제어 정밀도.

     --대형 1/2인치 포트는 최대 유량을 제공하여 대구경 실린더와 소비량이 많은 공압 생산 라인을 지원합니다.

     --대량 릴리프 채널을 통한 즉각적인 압력 보정으로 출력 압력 변동을 빠르게 제거합니다.

     --장기 운영 비용을 줄이기 위해 1L/min 미만의 정상 상태 공기 소비량을 갖춘 에너지 절약형 설계입니다.

     --유연한 설치 레이아웃; 필요에 따라 압력 게이지와 고정 브래킷을 전면 또는 후면에 조립할 수 있습니다.

     --X32 맞춤형 후방배기는 분진 및 오일미스트 오염을 방지하여 깨끗한 작업환경을 유지합니다.

5. 일반적인 응용 시나리오

     정밀 접착제 디스펜싱 및 산업용 코팅 생산 라인 인쇄, 리튬 배터리 및 섬유 산업을 위한 필름, 와이어 및 직물 장력 제어 기계 고속 실린더 위치 조정 장비, 유압식 공압 프레스 및 이송 자동화 실험실 측정 장비 및 장기간 압력 유지 회로 반도체, 전자 조립 및 클린룸 정밀 공압 플랫폼

모델 성능 비교: IR412 VS IR201 VS ARJ310

한 문장 요약

     IR412-04-X32는 X32 맞춤형 후면 배기 및 초저공기 소비량을 특징으로 하는 SMC 호환 대구경 파일럿 정밀 레귤레이터로, 고유량 정밀 디스펜싱, 장력 조정 및 위치 지정 자동화 시스템을 위한 최고 압력 제어 솔루션 역할을 합니다.
