M5 시리즈 5/2 웨이 기계식 밸브 | M5 나사 스트로크 및 수동 제어 밸브

브랜드: Richge Technology의 SOLH | M5×0.8 나사산이 있는 5/2 웨이 스프링 리턴 기계 및 수동 제어 밸브

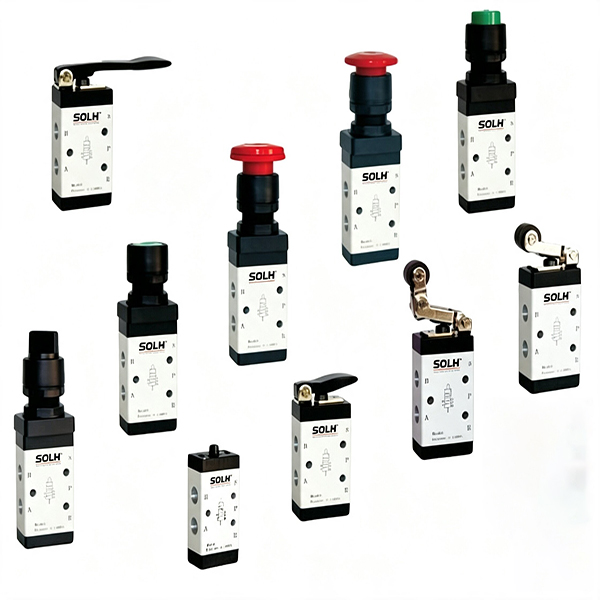

1. 제품개요

     SOLH M5 시리즈는 전문가용입니다.5/2 way 스풀형 기계식 밸브 통합된 M5×0.8 미세 나사 인터페이스. 코일이 없는 설계를 특징으로 하는 이 제품은 외부 기계적 힘과 자동 스프링 재설정만으로 공기 회로 역전을 실현합니다. 실린더 스트로크 제한 위치 지정, 현장 신호 피드백 및 장비 수동 시작-정지 공압 제어에 널리 적용됩니다. 전체 시리즈에는 기계식 트리거(롤러/플런저)와 수동 제어(버튼/레버)의 두 가지 핵심 유형이 포함됩니다. AirTAC M5 시리즈 및 범용 국내 기계식 밸브와 완전히 호환되어 직접 교체가 가능합니다.

  1.1 표준 공기 포트 정의

     • P 포트: 메인 압축공기 흡입구

     • A/B 작업 포트: 텔레스코픽 제어를 위한 복동실린더와 연결

     • R1/R2 이중 배기 포트: 밸브 본체의 측면 배기 포트 장착, 마이크로 머플러 장착과 직접 호환 가능하여 소음 감소 및 먼지 방지

     • 핵심 기능: 5/2 way 스프링 리턴 구조로 외력 제거시 자동으로 원상태로 복귀

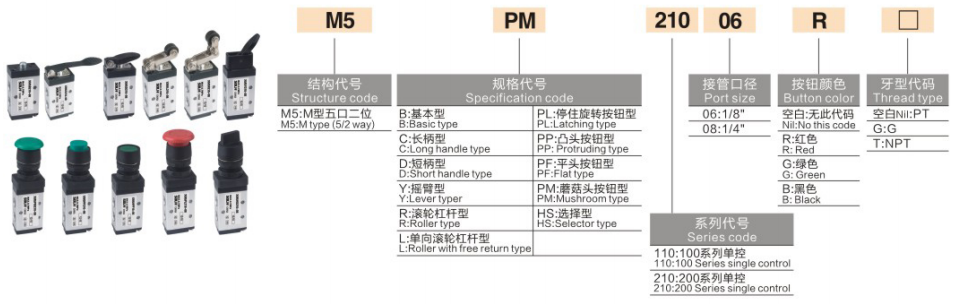

2. 모델 코딩 및 헤드 유형 선택 가이드(코어 선택 기준)

 1. 통합 코딩 규칙: M5【헤드 코드】-05(05는 전체 시리즈의 통합 M5 스레드 포트를 나타냄)

 2. 모델 예시: M5R-05 | 표준 M5 스레드 포트가 있는 롤러 레버 유형 5/2 방향 기계식 밸브

3. 핵심 기술 매개변수

4. 구조적 핵심 장점

     • 균형 잡힌 스풀 구조: 공기원 배압 간섭이 없는 균형 잡힌 슬라이드 스풀 설계를 채택했습니다. 민감하고 가벼운 작동으로 반전 동작을 완료하려면 작은 외력만 필요합니다.

     • 이중 분할 배기 설계: 외부 레이아웃을 갖춘 독립적인 R1/R2 양방향 배기 포트입니다. 마이크로 머플러를 직접 설치하여 효율적인 소음 감소 및 먼지 차단을 실현하여 안정적인 장기 작동을 보장합니다.

     • 다중 각도 설치: 밸브 몸체의 상부와 하부에는 장착 구멍이 있어 다양한 장비 공간 레이아웃에 적응할 수 있도록 임의의 각도 고정 설치를 지원합니다.

     • 전체 시리즈 범용 호환성: M5 시리즈 전체 밸브 바디 사이즈가 통일되어 있으며, 동일한 사양의 매니폴드 베이스와 호환되어 자유로운 교체 및 모듈식 조립이 가능합니다.

5. 지지 액세서리 및 매니폴드 베이스

     • M5 매니폴드 베이스(M5M): 1F/2F/3F 멀티 링크 매니폴드 플레이트로 중앙 집중식 P 포트 공기 공급을 실현하고 분산된 단일 밸브 배관을 교체하여 회로 레이아웃을 단순화합니다.

     • 보조원 지원: M5 ~ G1/8 축소 직선 피팅, M5 마이크로 머플러, M5 퀵 커넥터(Φ3/Φ4 공기 파이프 일치), 고정 장착 브래킷.

6. 선택 구별: M5 대 S3 기계식 밸브

7. 고전적인 응용 회로

     • 실린더 리미트 제어: 실린더 배플은 M5R 롤러 기계식 밸브를 작동시키고 파일럿 에어 신호를 출력하여 4V 솔레노이드 밸브를 제어하며 실린더가 지정된 위치에 도달하면 자동 반전을 실현합니다.

     • 수동 시작-정지 제어: M5PP 머시룸 버튼 밸브는 현장 수동 조작을 위해 소형 복동 실린더의 텔레스코픽 동작을 직접 제어합니다.

     • 조립 라인 툴링 감지: M5B 플런저 상단 로드 밸브는 금형 위치 감지 스위치 역할을 하여 툴링 위치 지정을 위한 자동 공압 로직 트리거링을 실현합니다.

한 문장 요약

     SOLH M5 시리즈는 M5×0.8 스레드가 통합된 완전한 기능의 5/2 방향 스프링 리턴 기계식 밸브입니다. 기계적 스트로크 제한과 다중 수동 제어 모드를 통합한 이 제품은 민감한 동작, 내구성 있는 성능 및 범용 상호 교환성을 특징으로 하며 실린더 신호 피드백 및 장비 수동 공압 전환에 선호되는 마이크로 공압 제어 구성 요소입니다.
