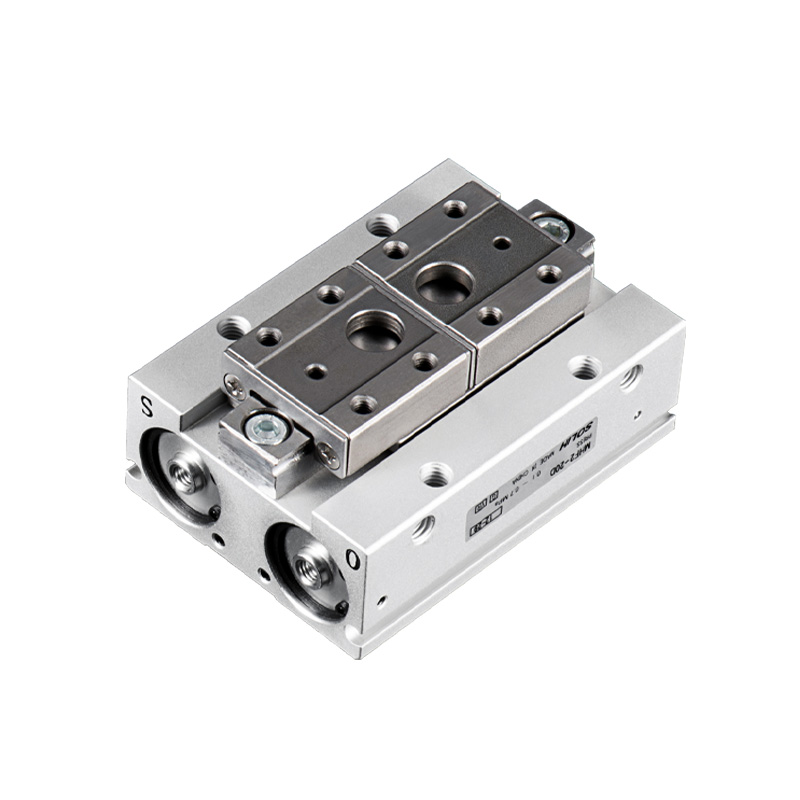

MHF2 시리즈 초박형 평행 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MHF2 시리즈는 울트라 플랫 듀얼 피스톤 리니어 가이드 2조 평행 그리퍼입니다. 핵심 하이라이트: 동급 MHZ2 그리퍼의 1/3에 불과한 본체 높이로 높은 위치 정밀도를 유지하면서 끝 굽힘 모멘트를 효과적으로 줄입니다. 세 가지 선택적 스트로크 범위를 사용할 수 있습니다. 4면 장착 구조. 초소형 선형 모듈, 소형 로봇 EOAT, 반도체, 전자 장치 및 정밀 조립 스테이션과 같은 매우 공간이 제한된 저부하 고정밀 애플리케이션을 위해 특별히 설계되었습니다.

핵심 구조 및 작동 원리

     -- 구조: 이중 피스톤 + 정밀 선형 가이드 레일(Φ25/Φ32는 순환 볼 베어링 가이드 채택). 흔들리지 않고 순수한 평행 선형 턱 움직임, 높은 강성. 알루미늄 합금 본체, 스테인리스 스틸 조, 내장형 자기 링. 4면 자기 스위치 장착 홈; 장착 옵션: 바닥 탭 구멍 / 측면 탭 구멍 / 관통 구멍 설치.

     -- 작동 유형: 복동 D만 해당(양방향 공기 제어, 단동 버전 없음). 조절 가능한 이동 속도와 원활한 작동을 위한 내장 스로틀 밸브.

     -- 울트라 플랫 레이아웃: 동일한 클램핑 힘 하에서 MHZ2에 비해 높이가 약 66% 감소하여 끝 굽힘 모멘트가 크게 낮아지고 위치 안정성이 향상됩니다.

     -- 스트로크 구성: 보어당 3가지 스트로크 옵션: D(Short) / D1(Medium) / D2(Long)로 다양한 공작물 너비에 적합합니다.

     -- 포지셔닝 정확도: 반복 정확도 ±0.04~±0.05mm, 고주파 사이클링에서 안정적입니다.

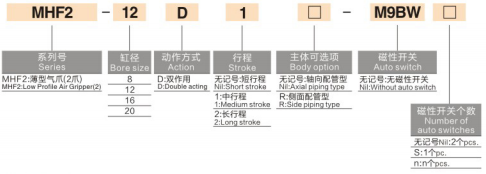

완전한 모델 코딩 규칙

  1. 모델 예: MHF2-16D1-S-M9BW

 2. 표준 주문 예

  2.1 MHF2-20D2-S-M9BW

     -- 보어 20, 긴 스트로크 D2, 내장형 자기 링, 1m 케이블이 있는 M9B 자기 스위치.

유니버설 코어 기술 사양

스트로크 및 클램핑력 데이터 테이블(0.5MPa, 표준 조)

     중요 참고 사항: 조 확장 길이 L이 증가하면 클램핑 힘이 감소합니다. 선택 시 허용 굽힘 모멘트를 확인해야 합니다. 안전계수 ≥1.5.

MHF2에 대해 선호되는 애플리케이션 시나리오

     -- 설치 공간이 엄격하게 제한되고 높이가 제한됨: 슬림 선형 모듈, 소형 로봇 엔드 이펙터

     -- 낮은 굽힘 모멘트, 안정적인 평행 고정밀 요구: 반도체, 3C 전자 장치, 정밀 하드웨어 조립

     -- 유연한 스트로크 매칭 요구 사항: 짧은/중간/긴 스트로크를 선택하여 다양한 공작물 너비에 적응

     -- 컴팩트한 통합 메커니즘을 위해 다각도 장착 및 양면 위치 감지 필요

주요 선택 지침

     -- 높이 제한 및 공작물 폭에 따라 보어 크기 및 스트로크 선택: 우선 순위 D(짧음) → D1(중간) → D2(긴)

     -- PLC에서 조 열림/닫힘 위치 피드백이 필요한 경우 접미사 -S 자기 링 + M9B/M9N/M9P 스위치 추가

     - 장착 선택: 표준 탭 구멍(기본값); 슬림 플랫폼 및 브래킷에 적합한 관통 구멍 설치를 위한 접미사 -2

     -- 하중 확인: 턱 확장 길이 L 제어; 허용 굽힘 모멘트를 초과하는 과도한 오프셋 하중을 피하십시오.

     -- 큰 구멍 Φ25/32: 순환 볼 베어링 가이드를 채택하고 중간 정도 무거운 작업물에 대해 더 높은 강성을 갖습니다.

한 문장 요약

     SOLH MHF2 초박형 복동 병렬 공압 그리퍼는 초저 프로파일 설계, 3가지 등급의 스트로크 옵션, 4면 장착 및 ±0.04~±0.05mm 고정밀도를 특징으로 하며 호환 가능한 M9 시리즈 자기 스위치가 장착되어 있으며 소형 로봇 EOAT, 반도체 및 3C 정밀 조립 자동화를 위한 이상적인 낮은 굽힘 모멘트 소형 그리핑 솔루션입니다.
