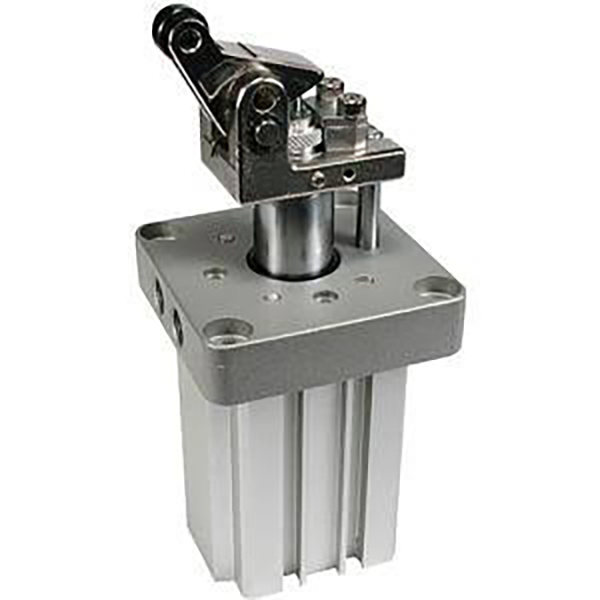

RS2H 시리즈 헤비듀티 스토퍼 실린더 | 조정 가능한 유압 버퍼 레버 정지 실린더

브랜드: Richge Technology의 SOLH

1. 제품 개요 및 핵심 구조적 장점

     SOLH RS2H 시리즈는 고하중 컨베이어 라인 위치 지정 및 제한을 위해 전문적으로 설계된 차세대 헤비듀티 레버형 스토퍼 실린더입니다. 대구경 Φ50/63/80mm로 제공되며 매우 높은 정지력, 조정 가능한 유압 버퍼, 가볍고 컴팩트한 구조 및 뛰어난 내충격성을 특징으로 합니다. 특히 50~500kg의 무거운 팔레트 및 툴링 플레이트에 적용할 수 있는 이 제품은 공작물 정지, 이송 위치 지정 및 스테이션 제한 시나리오에 널리 사용되는 중부하 자동화 컨베이어 라인의 핵심 정지 구성 요소 역할을 합니다.

  1.1 업그레이드된 고강도 성능

     기존 RS1H 시리즈의 업그레이드된 대체품인 RS2H는 정지력이 30% 이상 증가했습니다. 지렛대 힘 증폭 및 유압 완충 구조를 결합하여 고주파 충격 하중을 완벽하게 견디고 50kg~500kg의 무거운 작업물을 안정적으로 제한하여 고하중 순환 작동 시 기존 모델의 힘 부족 및 쉽게 파손되는 문제를 해결합니다.

  1.2 소형 및 경량화 최적화

     RS1H 시리즈와 비교하여 Φ63-30 스트로크 모델은 전체 중량을 22% 줄이고 전체 길이를 9mm 단축합니다. 최적화된 일체형 구조로 설치 공간을 절약하는 동시에 전체적인 구조적 강성을 향상시켜 더 작은 크기, 더 가벼운 무게, 더 높은 안정성을 실현합니다.

  1.3 코어 조절식 유압 버퍼

     조정 가능한 유압 버퍼가 기본으로 내장되어 있습니다. 사용자는 회전 조정 디스크를 통해 감쇠 저항을 자유롭게 조정하여 다양한 무게와 운반 속도의 작업물에 적응할 수 있습니다. 버퍼는 M4 고정 나사를 풀어 도구 없이 빠른 교체를 지원하여 현장 유지 관리 효율성을 크게 향상시키고 가동 중지 시간을 줄입니다.

  1.4 고강성 레버 & 듀얼 롤러 디자인

     고강도 레버는 강화된 내부 버퍼 구조를 갖추고 있습니다. 내마모성과 균열 방지 성능을 갖춘 수지(L)와 탄소강(M)의 두 가지 롤러 재질 옵션을 사용할 수 있습니다. 확대된 롤러 직경은 원활한 롤링 작동과 강력한 편향 방지 기능을 보장하여 고하중 정지 시 끼임 및 편심 하중 손상을 효과적으로 방지합니다.

 1.5 완전히 상호 교환 가능하고 다양한 구성

     설치 치수는 기존 RS1H 시리즈와 완전히 호환되므로 고정 프레임을 수정하지 않고도 직접 교체 및 업그레이드가 가능합니다. 옵션 확장 기능에는 반동 방지 잠금 메커니즘, 수동 해제 잠금 해제 및 레버 감지 스위치가 포함되어 복잡한 고부하 작업 조건의 제어 요구 사항을 충족합니다.

  1.6 오일프리 & 장수명 구조

     옵션인 복동식, 스프링 장착 복동식 및 단동식 모드는 다양한 작동 요구 사항을 충족합니다. 경질 크롬 도금 피스톤 로드와 경질 양극 산화 처리된 실린더 본체는 탁월한 내마모성과 내충격성을 제공합니다. 오일 프리 작동 설계는 깨끗한 환경과 용접 방말 작업 조건에 적합하며 유지 관리 비용이 낮고 서비스 수명이 길어집니다.

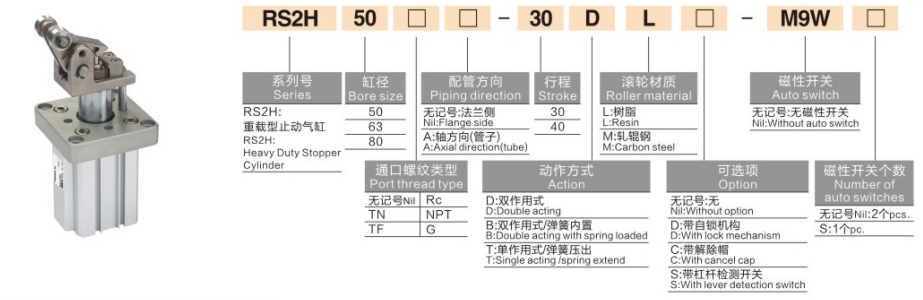

2. 완전한 모델 명명 규칙 및 주문 예

  1.전형적인 모델 예시: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.표준 주문 예

    • 일반 대형 모델: RS2H63-30LD-M9BW(내경 63, 스트로크 30mm, 수지 롤러, 복동형, M9BW 자기 스위치 부착)

    • 안전성이 높은 잠금형 모델: RS2H80-40TM-XC102(내경 80, 스트로크 40mm, 탄소강 롤러, 단동, 반동 방지 잠금 장치 포함)

3. 일반 기술 변수(20℃, 0.5MPa 표준 조건)

  3.1 기본사양

     • 작동 모드: 복동식, 스프링식 복동식, 스프링 확장 단동식

     • 작동 압력 범위: 0.05~1.0MPa; 보증 압력: 1.5MPa

     • 주변 온도: -10℃~60℃ (얼음이 없는 환경)

     • 버퍼 시스템: 표준 내장 조절식 유압 버퍼 + 듀얼 엔드 고무 버퍼

     • 윤활 모드: 오일 프리 작동

     • 설치 방법: 표준 플랜지 취부, 4면 전자 스위치 취부 가능

  3.2 표준 보어 및 스트로크 조합

  3.3 이론적인 정지력 (단위: kN @0.5MPa, 레버 출력)

  3.4 제품 중량 비교 (단위: kg @ 표준 스트로크)

4. 핵심 구성 및 선택 지침

 4.1 롤러 재질 선택

     • 레진 롤러(L): 저소음 및 파렛트 표면 긁힘 방지. 경하중(50~200kg) 및 고속 작동(<0.5m/s) 시나리오에 이상적이며 안정적인 정지를 보장하면서 작업물을 보호합니다.

     • 탄소강 롤러(M): 초고내마모성과 강한 충격저항성을 가지고 있습니다. 무거운 하중(200~500kg), 고주파 사이클링(≥1000회/일) 및 긴 서비스 수명으로 가혹한 산업 작업 조건에 적합합니다.

  4.2 동작 모드 선택

     • 복동형(D): 최대 정지력으로 양방향으로 클램핑 및 풀림을 제어할 수 있습니다. 고부하 및 고주파 시작-정지 작업 조건에 최적화되었습니다.

     • 스프링 작동형 복동형(B): 정전시 자동해제, 장비와 인원의 안전을 최우선으로 합니다. 위험한 스테이션 및 전원 차단 보호 시나리오에 적합합니다.

     • 단동형(T): 스프링 확장, 공기 압축 후퇴 모드. 에너지 절약 및 비용 효율적이며 경부하 및 저주파 정지 시나리오에 적용 가능합니다.

  4.3 견고한 기능성 액세서리 옵션

     • 잠금 장치(-XC102): 정지 후 자동으로 잠김으로써 작업물의 반발 및 변위를 방지하며, 고속 경하중 및 변속 방지 스테이션에 적합합니다.

     • 수동 잠금 해제 기능: 정전이나 장비 고장시 레버를 수동으로 해제하여 안전하고 편리한 현장 유지관리가 가능합니다.

     • 레버 감지 스위치: 레버 확장 및 재설정 상태를 감지하고 지능형 생산 라인을 위한 PLC 연계 제어 및 자동화된 인터록 작동을 지원합니다.

5. 일반적인 응용 시나리오

     • 헤비듀티 팔레트 컨베이어 라인: 자동차, 가전제품, 물류 산업 등의 200~500kg 중량 툴링 플레이트의 정지, 이송 위치 결정 및 변속 방지에 특화되어 안정적인 고하중 제한 성능을 제공합니다.

     • 용접 및 공작기계 중장비: 용접 치구의 고하중 클램핑, 공작기계의 로딩/언로딩 제한, 무거운 금형 위치 결정에 적용됩니다. 완충구조로 되어 있어 강한 충격에 강하고 용접슬래그의 침식을 방지합니다.

     • 자동화된 창고 및 운송 시스템: 안정적인 동작과 신뢰할 수 있는 신호 피드백을 특징으로 하는 입체 창고 팔레트 정지, AGV 도킹 위치 지정 및 견고한 뒤집기 메커니즘 제한에 사용됩니다.

     • 고속 중부하 컨베이어 라인: 롤러 및 벨트 컨베이어 라인에서 고속(<0.8m/s)의 무거운 작업물을 정지시키는 데 적합합니다. 조정 가능한 유압 버퍼는 부드럽고 충격이 없는 정지 과정을 보장합니다.

6. 3단계 빠른 선택 가이드

     1. 보어 크기 선택: 작업물 중량과 이송속도에 따라 내경을 선택합니다. 안전 표준을 따르십시오: 이론 정지력 ≥ 실제 하중 × 2. 하중 200kg 미만의 경우 ø50, 200~350kg 하중의 경우 ø63, 하중 350kg 초과의 경우 ø80.

     2. 롤러 재료 선택: 경하중 및 고속 시나리오에는 수지 롤러(L)를 선택하십시오. 고하중 및 고주파수 사이클링 시나리오에는 탄소강 롤러(M)를 선택하십시오.

     3. 기능 구성 선택: 고하중 및 고주파수 작업 조건에는 복동형(D) + 탄소강 롤러를 선택합니다. 반동 방지 요구 사항을 위해 잠금 메커니즘(-XC102)을 추가합니다. 안전 우선 스테이션에는 스프링 장착형(B)을 채택합니다.

한 문장 요약

     SOLH RS2H 시리즈 업그레이드된 중부하용 스토퍼 실린더는 30% 더 높은 정지력, 가볍고 컴팩트한 구조, 조정 가능한 유압 버퍼 및 이중 롤러 옵션을 갖추고 있어 50~500kg의 고하중 자동 컨베이어 라인에 높은 안정성, 충격 방지 및 유지 관리 친화적인 전문 정지 솔루션을 제공합니다.
