RVUM 시리즈 미니 압력 조절 밸브 | 원터치 피팅을 갖춘 소형 직동형 피스톤 공기압 감압 밸브

브랜드: Richge Technology의 SOLH | 초소형 정밀 공압 레귤레이터

1. 제품개요

     SOLH RVUM 시리즈는초소형 직동식 피스톤형 마이크로 압력 조절 밸브, 공간이 제한된 소형 공압 회로용으로 특별히 개발되었습니다. 유연한 직선/엘보우 연결 옵션, 통합 원터치 피팅 및 0.1~0.8MPa 정밀 압력 조절 기능을 갖춘 릴리프형(표준) 및 비릴리프형 구조를 모두 지원합니다. 초소형 경량 설계, 다양한 장착 방법 및 안정적인 압력 출력을 통해 디스펜싱, 진공 흡착 및 미세 공기 분사와 같은 정밀한 소유량 시나리오에 널리 적용되어 소형화된 자동화 장비를 위한 최적의 압력 안정화 솔루션 역할을 합니다.

2. 핵심 포지셔닝 및 작동 원리

     • 구조 설계: 고정밀 직동 피스톤 구조를 채택하여 표준 릴리프 유형과 옵션인 논 릴리프 유형의 두 가지 버전으로 제공되며 다양한 회로 압력 조절 요구 사항을 충족합니다.

     • 정밀한 압력 안정화: 최대 입구 압력은 0.9MPa에 도달하고 출력 압력은 0.1MPa ~ 0.8MPa 범위에서 안정적으로 조정 가능합니다. 릴리프형 설계는 과압 공기를 자동으로 배출하여 일정한 하류 압력을 유지합니다.

     • 적용 가능한 매체: 순수 압축 공기로 오일프리 윤활 작동을 지원하여 깨끗하고 정밀한 공압 작업 환경에 완벽하게 적응합니다.

3. 뛰어난 제품 특징

  3.1 초소형 & 경량 본체

     전체 밸브 본체는 점유 공간이 매우 작은 소형화 통합 설계를 채택합니다. 장비 내장 설치, 패널 장착 및 좁은 지그 공간 레이아웃에 완벽하게 적합하여 소형 공압 시스템에 대한 제로 공간 점유 최적화를 실현합니다.

  3.2 플렉시블 원터치 피팅 배관

     IN, OUT 포트 모두 스트레이트형과 엘보형의 자유로운 전환을 지원합니다. 미터법 Ø4/Ø6 및 영국식 5/32"/1/4" 공압 튜브와 호환됩니다. 도구가 필요 없는 플러그인 설치로 강력한 호환성으로 현장 배관 및 수정 효율성이 크게 향상됩니다.

  3.3 고정밀 안정 압력 조절

     전문가용 0~0.8MPa 압력 게이지는 ±5% FS의 조절 정확도를 갖추고 있습니다. 자동 디스펜싱, 공작물 진공 흡착, 미세 공기 송풍 및 위치 제어와 같은 소유량 정밀 시나리오에 매우 안정적인 압력 출력을 제공하여 제품 정밀도에 영향을 미치는 압력 변동을 효과적으로 방지합니다.

  3.4 다양한 장착 방법

     독립적인 직접 설치와 브래킷 통합 클러스터 설치를 지원합니다. 다양한 장비 레이아웃 요구 사항에 유연하게 적응하여 단일 지점 독립 압력 조절 및 다중 루프 통합 중앙 집중식 압력 제어를 실현할 수 있습니다.

  3.5 내구성 있고 안정적인 성능

     밸브 몸체는 고강도 알루미늄 합금과 수지재질로 제작되어 내식성과 구조적 안정성이 우수합니다. 작동 온도 범위는 0℃ ~ 60℃(비동결 환경)이며 산업 생산 시나리오에서 장기간 안정적인 작동을 보장합니다.

4. 일반 기술 사양

5. 모델 코딩 규칙 및 선택 예

  5.1 완전한 모델 정의

     표준 모델 형식: RVUM - [튜브 사양] - [튜브 사양] - [접미사]

     • RVUM: 초소형 피스톤형 미니 압력 레귤레이터의 시리즈 기호

     • 튜브 사양 코드: 04=Φ4mm, 06=Φ6mm, 08=Φ8mm

     • 접미사 A: 정밀 압력계 장착

 5.2 공통 모델 적용 사례

     • RVUM6-6: Φ6 직선 입구 + Φ6 직선 출구를 갖춘 기존 소형 공압 회로용 기본 모델

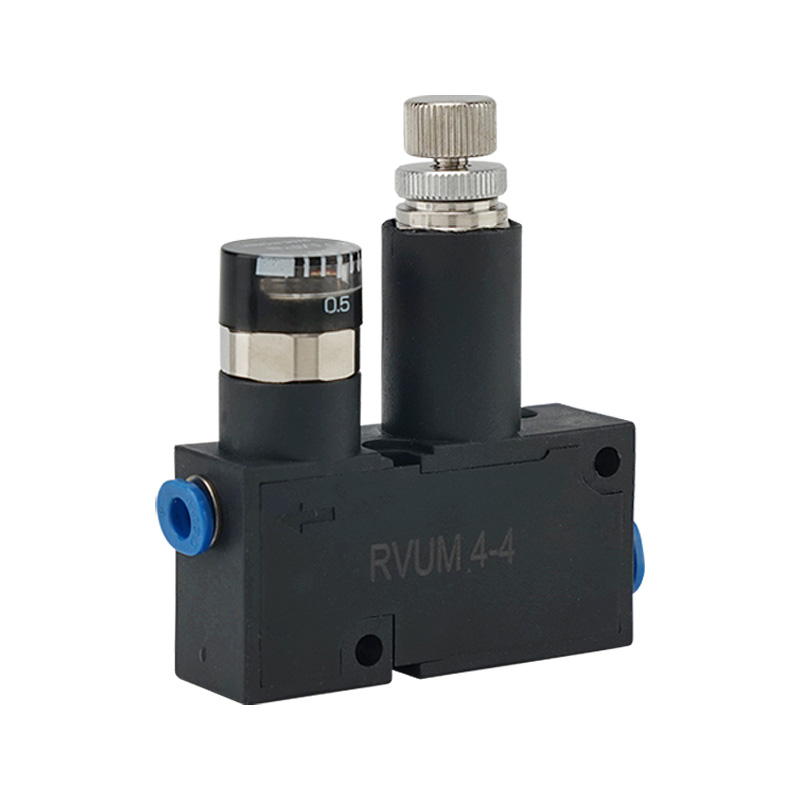

     • RVUM6-6-A: Ø6 직선 입구 및 출구에 압력계 내장, 시각적인 압력 조절 실현

     • RVUM4-6: Ø4 직선 입구 + Ø6 엘보 출구, 좁은 공간 및 마이크로 플로우 파이프라인을 위한 소구경 비대칭 모델

6. 일반적인 응용 시나리오

     • 마이크로 자동화 장비 및 지그: 3C 전자 장비, 의료 기기, 소형 로봇 팔 및 정밀 공구 고정 장치에 널리 사용됩니다.

     • 정밀한 소유량 제어: 자동 토출, 진공 공작물 흡착, 마이크로 에어 블로우 청소, 정밀 위치 압력 제어 전문.

     • 컴팩트한 통합 시스템: 장비 내장 설치, 패널 내장 장착 및 다중 루프 클러스터 통합 공압 시스템에 이상적입니다.

     • 솔레노이드 밸브 후면 회로: 솔레노이드 밸브 후단에 직접 설치하여 2차 압력 감소 및 안정적인 압력 출력을 제공하므로 공기압 변동이 없습니다.

7. 제품 시리즈 비교 및 ​​선택 가이드

한 문장 요약

     SOLH RVUM 시리즈 미니 압력 조절기는 초소형 크기, 유연한 원터치 배관 및 0.1–0.8MPa 정밀 압력 조절을 통합하여 공간이 제한된 마이크로 공압 회로 및 정밀 소유량 자동화 장비에 가장 적합한 높은 안정성 압력 안정화 솔루션입니다.
