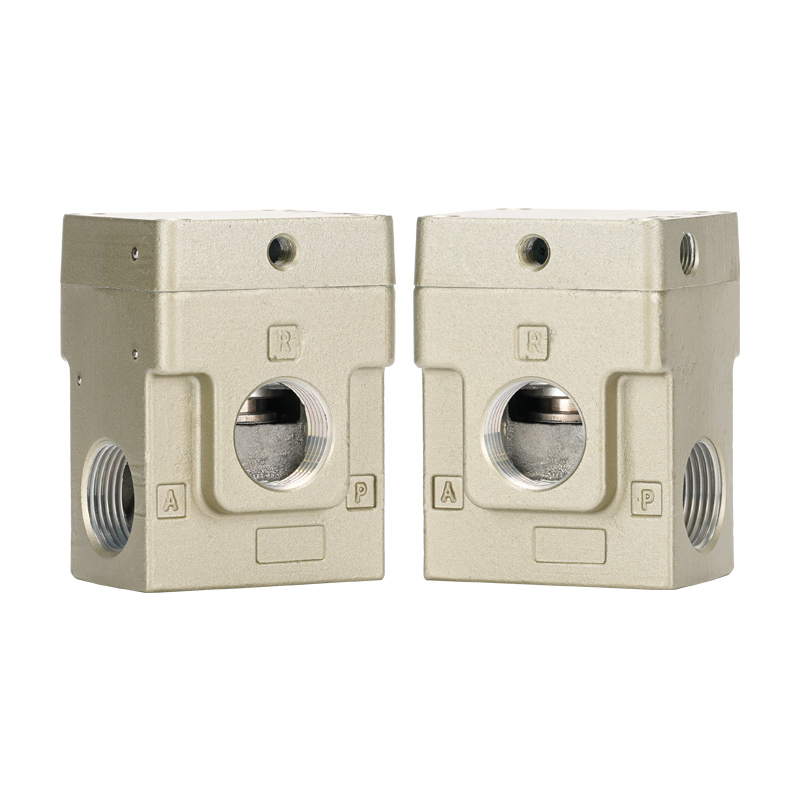

VEX1 시리즈 고유량 3방향 릴리프 압력 조절기

상표:Richge Technology의 SOLH

제품 포지셔닝

     VEX1 시리즈는 Richge Technology의 SOLH 하에 개발된 대유량, 고정밀 3방향 릴리프형 압력 조절기입니다. 중부하 작업용 공압 회로를 위한 안정적인 정압 유지, 급속 배기 및 2단계/다단계 압력 조절에 특화되어 있습니다. 고압 공기 탱크, 대용량 송풍 및 대구경 고출력 실린더 구동 장비의 주류 압력 제어 솔루션입니다.

핵심 제품 특징

1. 초고유량 용량(핵심 경쟁 우위)

     -- 전통적인 다이어프램 디자인 대신 균형 잡힌 포핏 스풀 구조를 채택하여 개방 스트로크가 크고 흐름 저항이 매우 낮습니다.

     -- 일반 AR 시리즈 조절기보다 3~5배 높은 유량을 제공하여 순간적인 중공기 공급 수요를 지원합니다.

     -- 빠른 압력 완화, 안정적인 배압 및 효과적인 압력 변동 억제를 실현하기 위해 대형 오버플로 배기 포트가 장착되어 있습니다.

2. 고정밀 압력 안정화

     -- 히스테리시스 ≤ 0.03MPa

     -- 반복성 ≤ 0.01 MPa

     -- 감도 ≤ 0.01 MPa 압력 변동이 최소화되어 정밀한 일정한 압력 및 일정한 흐름 작업 조건에 완벽하게 적합합니다.

3. 두 가지 선택적 제어 모드

     -- 에어 파일럿 유형(VEX1□00): 외부 공압 신호 P1에 의해 구동되며 원격 제어, 방폭 작업장 및 다점 압력 전환 시스템에 적용 가능합니다.

     -- 외부 솔레노이드 파일럿 유형(VEX1□00+G): 자동 전기 압력 전환을 구현하기 위해 DC24V/AC220V 옵션이 포함된 파일럿 솔레노이드 코일이 내장되어 있습니다.

4. 넓은 조정 가능한 압력 범위 및 높은 압력 저항

     -- 최대 입구 작동 압력: 1.0 MPa

     -- 조정 가능한 설정 압력 범위: 에어 파일럿 버전: 0.05 ~ 0.9 MPa 솔레노이드 파일럿 버전: 0.05 ~ 0.7 MPa5. 사용자 친화적인 작동 및 광범위한 온도 적응 · 각도 제한이 없는 자유로운 장착 방향

     -- 완전 무급유 설계, 오일 프리 건조 공기 회로와 호환 가능

     -- 작동 온도 범위: 0 ~ 50℃; 공기조종모델 0~60℃까지 확장, 결로방지 성능

전체 기술 사양 표

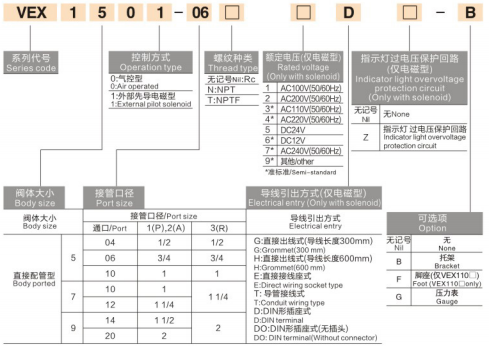

시리즈 모델 분류

     -- VEX110□: 작은 접속 구경 (01 / 02)

     -- VEX120□ : 중소 접속 구경 (02 / 03)

     -- VEX130□: 중간 포트 크기(03 / 04 / 06 / 10)

     -- VEX170□: 접속구경이 크다(10/12)

     -- VEX190□: 초대형 포트 크기(14/20)모델 코드 예VEX1300-03G36-4-01

     -- 130 = 중간 포트 시리즈

     -- 0 = 에어 파일럿 유형(1 = 솔레노이드 파일럿 유형)

     -- 03 = 3/8" 포트 스레드

     -- G36 = DC24V 통합 파일럿 솔레노이드(옵션 액세서리)

일반적인 애플리케이션 시나리오

     -- 대형 공기 저장 탱크의 신속한 압력 안정화 및 빠른 완화

     -- 대용량 송풍 장비: 산업용 먼지 제거, 부품 건조 및 공기 퍼지 스테이션

     -- 고출력 실린더 및 공기 모터: 파이프라인 압력 강하를 제거하는 안정적인 대유량 구동

     -- 2단계/다단계 압력 제어: 공압 또는 전기 신호를 통한 다중 압력 전환을 위한 단일 조절기

     -- 균형 회로 및 장력 제어: 필름/와이어 생산을 위한 일정한 장력, 공압 밸런서 장비

한 문장 요약

     SOLH VEX1 밸런스드 포핏 3방향 배기 레귤레이터는 초고유량, 0.01MPa 수준의 고정밀도, 릴리프 배기 기능 내장 및 듀얼 에어/솔레노이드 파일럿 제어 모드를 결합하여 지속적인 압력 안정화, 신속한 릴리프 및 다단계 압력 전환이 필요한 대형 공압 시스템에 최적의 압력 제어 선택 역할을 합니다.
