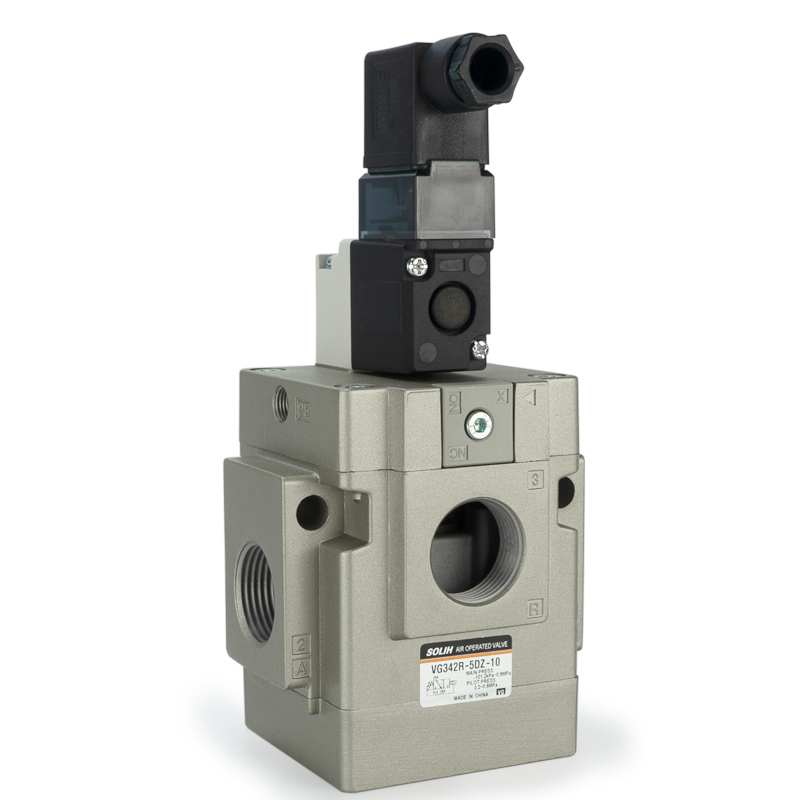

VG342 시리즈 3방향 파일럿 작동형 포핏 솔레노이드 밸브

최적화된 포핏 밀봉 기술로 개발된 SOLH VG342 파일럿 작동식 포핏 솔레노이드 밸브는 충분한 재고로 사내에서 대량 생산됩니다. 글로벌 자동화 최종 사용자에게 서비스를 제공하는 이 고유량 진공 호환 솔레노이드 밸브는 NC/NO/외부 파일럿 변환을 지원합니다. 대용량 공기 흐름, 1.8W 저전력 옵션 및 5Hz 고주파 사이클링을 제공합니다. 오일이 없고 누출이 없는 이 밸브는 진공 유지 시스템, 대구경 액추에이터 및 다중 루프 공압 자동화 라인을 위한 안정적인 매니폴드 메인 제어 밸브 역할을 합니다.

문의 보내기

제품 설명

VG342 시리즈 3방향 파일럿 작동형 포핏 솔레노이드 밸브 | 고유량 진공 및 공압 제어 밸브

브랜드: Richge Technology의 SOLH | 대유량 저전력 3포트 공압 솔레노이드 밸브

1. 제품개요

SOLH VG342 시리즈는대유량 3방향 파일럿 작동형 포핏형 솔레노이드 밸브, 표준 공압 시스템의 공기, 진공 및 저압 유체 제어를 위해 전문적으로 설계되었습니다. 엘라스토머 밀봉, 무급유 작동, 초저전력 소비 및 넓은 압력 적응성을 특징으로 하는 이 제품은 간단한 커버 교체를 통해 상시 폐쇄(NC), 상시 개방(NO) 및 외부 파일럿 모드 간의 유연한 전환을 지원합니다. 큰 유량, 빠른 응답 및 고주파 사이클 성능을 갖춘 이 밸브는 진공 시스템, 대구경 공압 액추에이터 및 다중 회로 매니폴드 공압 장비를 위한 보편적이고 효율적인 코어 제어 밸브 역할을 합니다.

2. 핵심 제품 특징

• 전문적인 포핏 구조 및 안정적인 씰링: 고탄성 엘라스토머 밀봉 구조를 갖춘 3포트 파일럿 작동형 포핏 설계를 채택하여 누출 제로, 긴밀한 차단 및 안정적인 장기 순환 작동을 보장합니다.

• 넓은 매체 및 압력 적응성: 압축공기, 진공환경에 적합합니다. 내부 파일럿 모드는 0.2~0.9MPa를 지원하고 외부 파일럿 모드는 0.2~0.9MPa를 지원합니다.완전 진공 -101.2kPa ~ 0.9MPa, 다양한 저압 및 진공 작업 조건에 적응합니다.

• 무급유 및 낮은 유지보수: 최적화된 내부 구조 설계로 오일 윤활이 필요 없으며 일일 유지 관리 비용이 절감되고 중간 오염이 방지되어 청정 산업 시나리오에 적합합니다.

• 이중 전력 소비 모드 및 에너지 절약: 표준 DC 전력은 4W에 불과합니다. 저전력 및 장기 통전 유형이 달성됩니다.1.8W 초저전력 소비, 장비 작동 에너지 소비를 효과적으로 줄입니다.

• 탁월한 대유량 성능: 최대 유효 유량 C 값은 38 dm³/(s·bar)에 도달하고 Cv 값은 최대 9.8에 이릅니다. 최대 210mm²의 유효 단면적을 갖춘 다양한 구경 사양을 지원하여 대형 공압 부품의 고유량 급속 환기 요구 사항을 충족합니다.

• 유연한 기능 전환: 상부커버 교체만으로 밸브 기능을 NC(상시 닫힘), NO(상시 열림), 외부 파일럿 모드로 자유롭게 전환할 수 있어 하나의 밸브의 다용도 구현 및 모델 재고 비용 절감이 가능합니다.

• 다기능 애플리케이션: 기존의 개폐식 제어 밸브는 물론, 외부 파일럿 구성 시 선택 밸브, 분배 밸브로도 사용할 수 있어 현장 호환성이 매우 높습니다.

3. 완전한 기술 사양

매개변수 항목	사양
작동 압력 범위	내부 파일럿: 0.2~0.9MPa 외부 파일럿: -101.2kPa ~ 0.9MPa
주위온도 및 사용유체온도	-10°C ~ +50°C (동결되지 않는 환경)
응답 시간	30ms 이하
최대. 작동 주파수	5Hz
보호 등급	방진
충격/진동 저항	150 / 50m/s²
포트 크기	VG342-04: 1/2" VG342-06: 3/4" VG342-10: 1"
유효 단면적	04: 130mm² 06: 190mm² 10: 210mm²
