VHK 시리즈 2/2 및 3/2 방향 손잡이 수동 밸브 | SMC VHK 시리즈와 호환되는 핑거 로터리 밸브

브랜드: Richge Technology의 SOLH | SMC VHK 오리지널 시리즈에 대한 전체 교체 가능

1. 제품개요

     SOLH VHK 시리즈는 미니 손잡이형 수동 차단 밸브로VHK2 2/2방향 그리고VHK3 3/2방향 유형. 공압 회로 온-오프 제어를 실현하기 위해 90° 회전식 손잡이 디자인을 채택했습니다. 3/2 Way 모델은 외부 R 배기 포트가 필요 없이 닫힐 때 포트 A의 잔압을 자동으로 배출하는 숨겨진 배기 구조가 내장되어 있습니다. 추가 베이스 장착 없이 인라인 직접 파이프라인 설치를 위해 설계된 이 제품은 공압 분기 튜브, 솔레노이드 밸브 앞의 안전 압력 릴리프 밸브 및 진공 회로 켜기/끄기 제어를 위한 이상적인 수동 스위치 역할을 합니다. 전체 시리즈는 직접 교체가 가능하도록 원래 SMC VHK 시리즈와 치수 및 기능적으로 완벽하게 호환됩니다.

  1.1 핵심 식별 및 작동 논리

     • 손잡이 색상 표시: VHK2 2방향 유형용 회색 손잡이; VHK3 3방향 유형용 파란색 손잡이로 시각적으로 빠른 식별 가능

     • 스위치 로직: 밸브 열림을 위해 시계 반대 방향으로 90° 회전; 밸브 폐쇄를 위한 시계 방향 90° 회전, 명확한 손잡이 포인터 상태 표시

     • 씰링 구조: 포펫 ​​밸브 씰링 설계로 극소량의 미세누출로 탁월한 기밀성능을 발휘합니다. 초경량 작동 토크(0.04~0.14N·m)로 손쉬운 손가락 회전 및 전환 가능

2. 모델 코딩 규칙 및 인터페이스 사양

     코딩 로직: VHK[2/3][A]-[전면포트 사양]-[후면포트 사양]

  2.1 모델 정의

     • VHK2: 2/2 way 싱글 컷오프형

     • VHK3: 3/2 way 차단 + 잔압완화형

     • 접미사: 새롭게 업그레이드된 낙하 방지 손잡이 구조(개선된 버전); 표준 이전 버전에는 A가 없습니다.

     • R 접미사: 난연성 방화밸브 몸체

  2.2 포트 유형 코드 정의

     • F 코드: PU 나일론 호스 연결용 푸시핏 포트

     • S 코드: 스레드 파이프라인 연결을 위한 외부 스레드 포트

  2.3 모델 적용 사례:

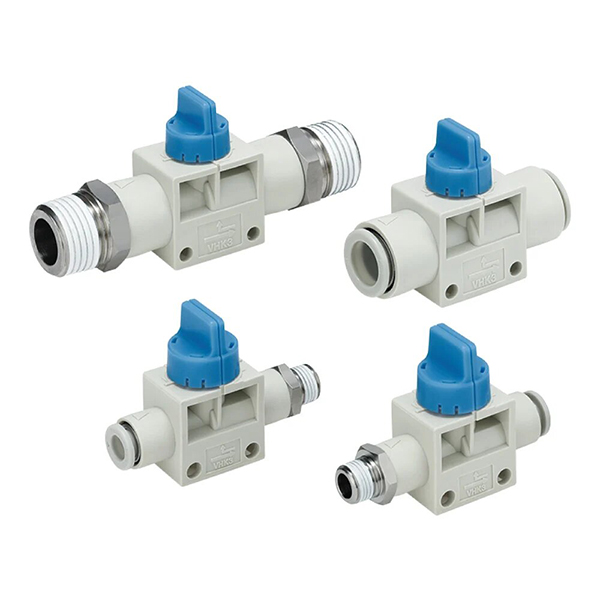

     • VHK3A-08F-02S: 3/2 way 업그레이드 안티드롭 노브 밸브, P포트 Φ8 push-fit, A포트 G1/4 수나사

     • VHK2-06F-06F: 2/2 way 표준 밸브, 듀얼 포트 Φ6 push-fit 스트레이트 쓰루형

  2.4 전체 시리즈 전체 인터페이스 사양 목록

3. 핵심 기술 매개변수

4. 핵심 기능 구분(키 선택 가이드)

 4.1 VHK2 2/2 웨이(회색 손잡이)

     • 열린 상태: 안정적인 공기 공급을 위해 P⇋A 완전 실시

     • 닫힌 상태: P, A 포트가 완전히 차단되어 배기 기능이 없습니다.

     • 핵심 애플리케이션: 진공 회로 유지 및 주요 공기 소스 스위치에 널리 사용되는 순수 파이프라인 온-오프 제어

  4.2 VHK3 3/2 웨이(파란색 손잡이)

     • 열린 상태: 정상적인 장비 작동을 위한 P→A 흡기 전도

     • 닫힌 상태: P포트가 닫혀 있고, A포트가 내장된 히든채널을 통해 자동으로 잔압을 배출합니다.

     • 핵심 이점: 정지 후 원키 잔류가스 비우기, 잔류압력 위험 제거, 안전한 밸브 분해 및 장비 유지보수 보장

5. 구조적 핵심 장점

     • 4가지 범용 파이프라인 조합: F-F 이중 푸시핏, S-S 이중 외부 스레드, F-S P-푸시/A-스레드, S-F P-스레드/A-푸시 연결 모드를 지원하며 다양한 현장 파이프라인 레이아웃에 완벽하게 적응 가능

     • 옵션 고정 브래킷: 옵션 패널 및 캐비닛 고정 설치를 위한 스냅온 장착 브래킷 장착, 유연한 설치 방법

     • 업그레이드된 VHK-A 낙하 방지 구조: 최적화된 노브 풀림 방지 설계로 고주파 반복 작동 시 노브 이탈을 효과적으로 방지하여 서비스 안정성을 향상시킵니다.

     • 미니 컴팩트 사이즈: 초소형 바디 디자인으로 와이어 트러프, 좁은 장비 간격 및 컴팩트한 마이크로 공압 회로에 완벽하게 적합합니다.

     • 우수한 밀봉 성능: 정밀한 포핏 실링구조로 극소량의 미세누출을 실현하여 장기간 안정적인 기밀작동을 보장합니다.

6. 선택 구별: VHK 노브 밸브 대 HSV 핸드 슬라이드 밸브

7. 일반적인 응용 시나리오

     • 솔레노이드 밸브 전면 안전 압력 방출: 공기 공급원 → VHK3 → 솔레노이드 밸브. 3-way 밸브는 닫힐 때 밸브 뒤의 잔압을 자동으로 비워주기 때문에 압력 위험 없이 공압 부품을 안전하게 분해 및 유지 관리할 수 있습니다.

     • 진공 회로 온오프 제어: 흡입 컵 진공 파이프라인에 VHK2 양방향 밸브가 설치되어 정지 후 진공 압력을 안정적으로 차단하여 진공 유지 효과를 유지하고 공기 누출 실패를 방지합니다.

     • 툴링 마이크로 실린더 분기 스위치: 마이크로 실린더 공기원의 로컬 수동 시작-정지 제어에 적용되어 단일 장비 디버깅, 유지 관리 및 독립적인 회로 전환에 편리합니다.

한 문장 요약

     SOLH VHK 시리즈는 SMC 오리지널 VHK 시리즈와 완벽하게 호환되는 미니 90° 로터리 핑거 수동 밸브입니다. 2방향 차단 및 3방향 잔압 완화 이중 기능, 다양한 스레드/푸시핏 인터페이스 조합 및 초경량 작동을 갖춘 이 밸브는 공압 분기 회로, 파일럿 제어 및 진공 시스템 안전 보호를 위한 최적의 미니 수동 스위치 밸브입니다.
