VM1(VM100) 시리즈 미니 2/3포트 기계식 포핏 밸브

브랜드: Richge Technology의 SOLH

 제품 포지셔닝

     VM1(VM100) 시리즈는 SMC 오리지널 모델과 완전 호환 가능한 소형 2/3포트 기계식 포핏 밸브입니다. 초소형 경량 외형, 진공 및 정압을 포괄하는 넓은 작동 압력 범위, 풍부한 교환 가능한 액추에이터 헤드를 갖춘 안정적인 포핏 밀봉 구조를 채택했습니다. 장비 위치 감지, 스트로크 제한 감지, 수동 조그 작동 및 소형 자동화 기계의 소형 공기 회로 전환에 널리 사용됩니다.

핵심 기술 사양(VM100 / VM1 시리즈)

  1 기본 매개변수

     -- 회로 유형: 2포트(NC/NO), 3포트(N.C./N.O.)

     -- 구조: 견고한 밀봉 성능을 갖춘 직동형 포핏형

     -- 적용 가능한 유체: 압축 공기, 불활성 가스

     - 작동 압력 범위: -100kPa ~ 1.0MPa(진공 호환)

     -- 주위 및 중간 온도: -5 ~ +60℃(내부 결빙 없음)

     - 포트 스레드 크기: M5, Rc1/8(NPT1/8 및 G1/8 옵션)

     -- 흐름 용량: Cv=0.11, 유효 단면적 2.5mm²

     -- 순중량: 측면 포트 버전 60g, 하단 포트 버전 67g(초경량)

     - 배관 레이아웃 옵션: 측면 포트, 하단 포트

     -- 윤활 요구 사항: 무급유 작동

  2. 전체 치수

     -- 측면 포트 모델: 11 × 36 × 16 mm

     - 하단 포트 모델: 11 × 28 × 25 mm

 회로 정의 및 작동 논리(3포트/2포트)

   1. 3포트형(VM13x, 가장 인기 있음) · 포트 1(P): 공기 공급 입구

     -- 포트 2(A): 제어 출력

     -- 포트 3(R): 배기구

     -- Normally Closed NC: 작동되지 않음 → P가 A에서 차단되고 A가 R에 연결됨

     -- 일반적으로 열림 NO: 작동되지 않음 → P가 A에 연결되고 A가 R에서 차단됨

   2. 2포트형(VM12x)

     -- 포트 1(P): 유체 입력

     -- 포트 2(A): 제어 출력

     -- 일반적으로 닫히는 논리: 누르면 공기 통로가 열리고, 떼면 차단됩니다.

전체 범위의 교환 가능한 액추에이터 헤드

 1. 기본 스트레이트 플런저 타입

     -- VM130 / VM120: 표준 4.8mm 스트로크 플런저

     -- VM130U / VM120U: 짧은 2.5mm 스트로크 플런저

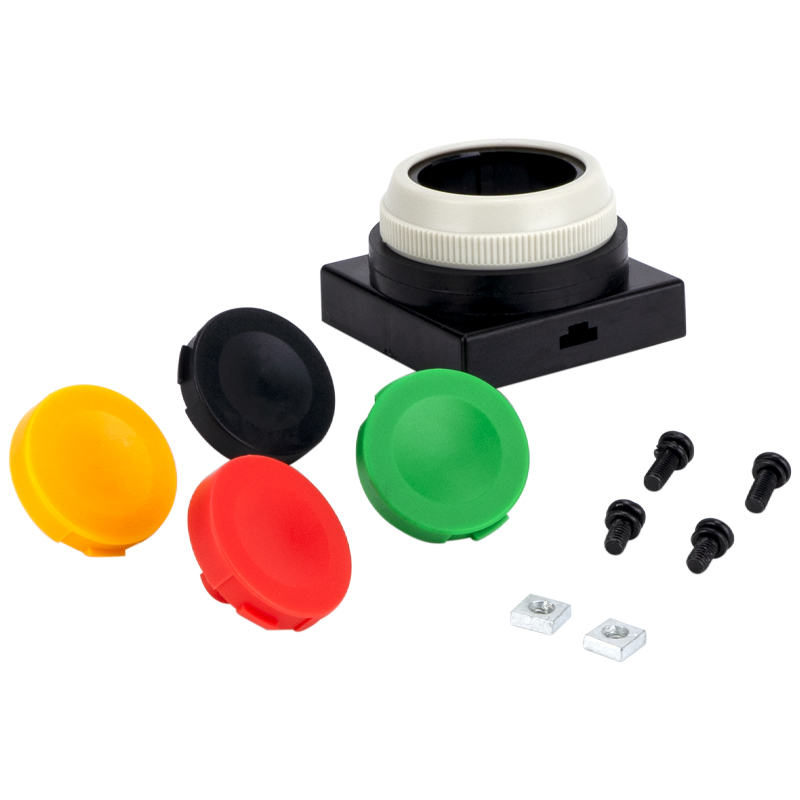

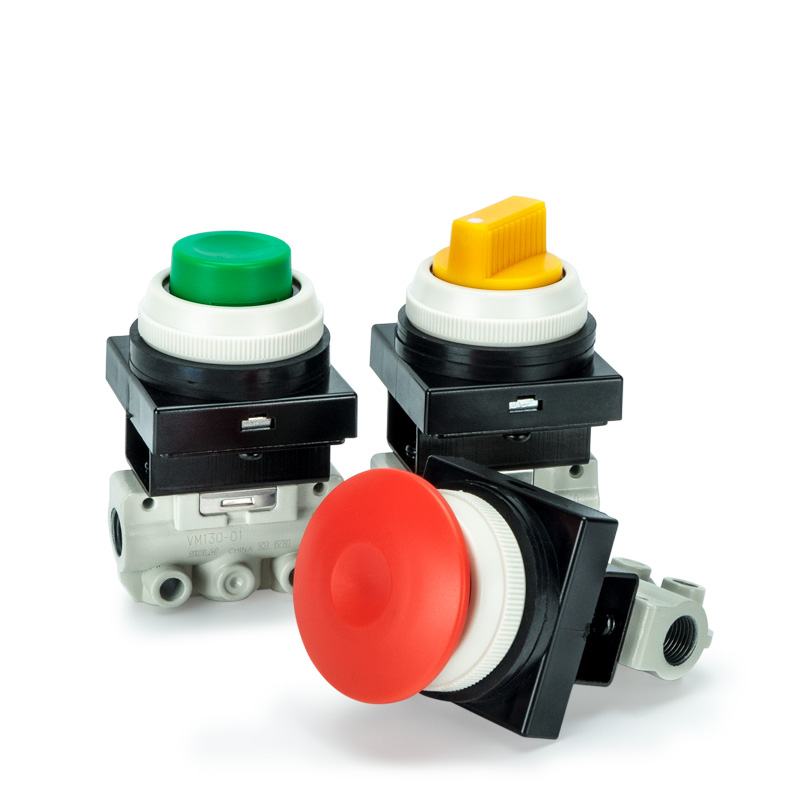

 2. 푸시버튼형 (수동조그운전)

     -- VM132 / VM122: 플랫 표준 푸시버튼

     -- VM132Y / VM122Y: 비상 정지 및 높은 가시성을 위한 노란색 버섯 머리

     -- VM132G / VM122G: 녹색 표시 푸시버튼

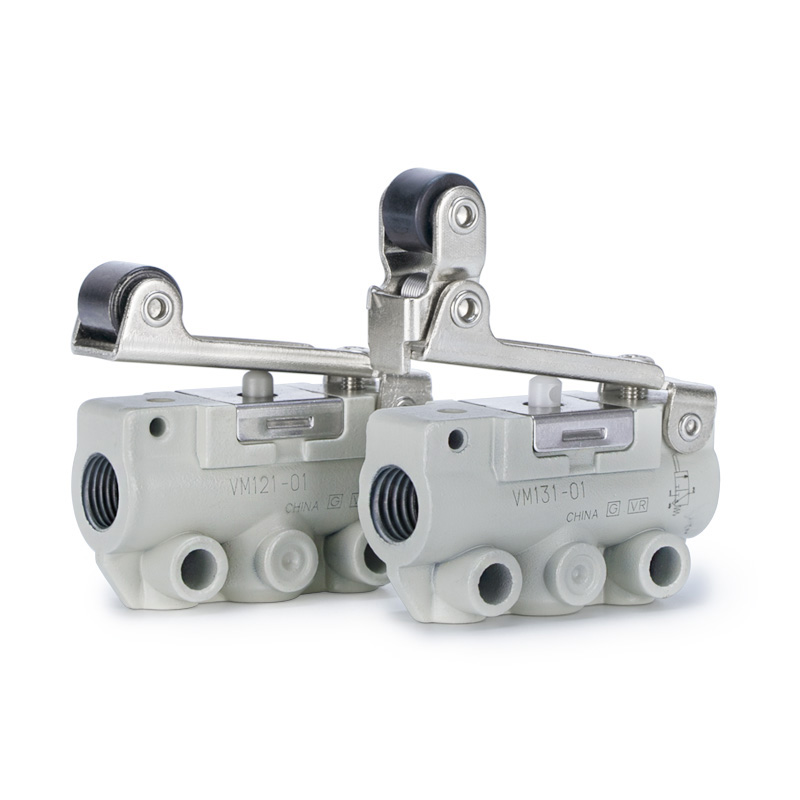

  3. 롤러레버형(스트로크 및 한계검출)

     -- VM131 / VM121: 표준 직선 롤러 레버

     -- VM131U / VM121U: 짧은 이동 롤러 레버

     -- VM133 / VM123: 단방향 반동 방지 롤러 레버

  4. 선택적인 추가 액추에이터

     힌지 레버, 토글 레버, 잠금 가능 회전식 손잡이 및 더욱 맞춤화된 트리거 헤드

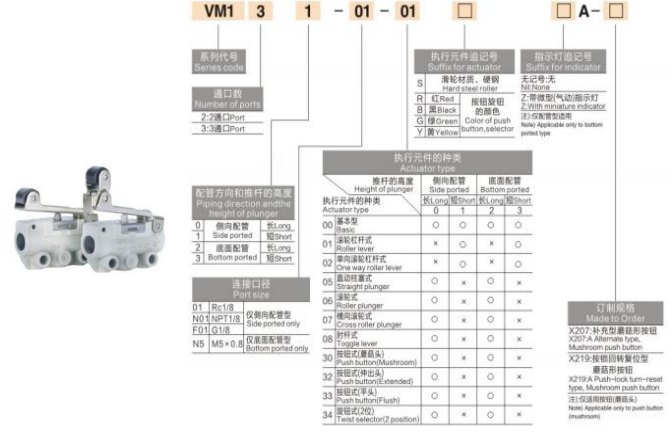

 모델 코드 설명

  1. (예: VM131-01-01A)

     -- VM131: 3포트 회로 + 롤러 레버 액츄에이터

     -- 01: 포트 스레드 코드(M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: 측면 포트 레이아웃(02 = 하단 포트 레이아웃)

     -- 접미사 코드: A=표준; Y=노란 버섯; G=녹색 버튼; U=짧은 스트로크

  2. 공통 표준 모델

     -- VM131-01-01A: 3포트 롤러 레버, Rc1/8, 측면 포트(가장 널리 사용됨)

     -- VM132-M5-00A: 3포트 플랫 푸시버튼, M5 스레드, 하단 포트

     -- VM130U-01-N01Y: 3포트 쇼트 ​​플런저, NPT1/8, 노란색 버섯 비상 헤드

핵심 제품 장점

     -- 초소형 및 초경량: 폭이 11mm로 좁고 무게가 60g에 불과해 내부 기계 매립 및 조밀한 패널 스태킹 설치에 적합합니다.

     -- 폭넓은 범용 압력 범위: 다목적 회로 제어를 위해 최대 1.0MPa 양압의 완전 진공과 호환 가능

     -- 내구성이 뛰어난 포핏 밀봉 구조: 기밀성이 우수하고 수명이 길며 먼지 오염에 대한 저항력이 강함

     -- 유연한 배관 및 장착: 측면/하단 포트 옵션, 측면 장착, 하단 장착, 옵션 브래킷 베이스(VM1-B)

     -- 무급유 설계: 낮은 유지 관리 비용 및 깨끗한 공기 루프 작동

     -- 전체 액추에이터 포트폴리오: 수동 조그, 스트로크 제한, 안전 비상 정지 및 모든 기계적 트리거 작업 시나리오와 일치

일반적인 애플리케이션 시나리오

     - 기계 스트로크 제한 스위치: 실린더 전체 스트로크 위치 피드백 감지

     -- 수동 조그 및 장비 시운전: 패널 푸시버튼 수동 테스트 공기 회로

     -- 안전 인터록 및 비상 정지 루프: 기계 안전을 위한 노란색 버섯형 헤드 액추에이터

     -- 미니 지그 및 클램핑 고정 장치: 클램핑/클램핑 해제 공압 스위칭

     -- 진공 제어 회로: -100kPa 진공 조건에서 안정적인 스위칭

     -- 일반 자동화 장비: 기계식 트리거 공기 신호 및 위치 피드백 회로

한 문장 요약

     SOLH VM1 소형 기계식 포핏 밸브는 초경량 60g 소형 본체, 안정적인 포핏 밀봉, 완전 진공 ~ 1.0MPa 작동 범위, 이중 측면/하단 포트 레이아웃 및 완전한 상호 교환 가능한 액추에이터 헤드를 특징으로 하며 모든 소형 자동화 장비에 선호되는 기계식 트리거 공기 제어 밸브 역할을 합니다.
