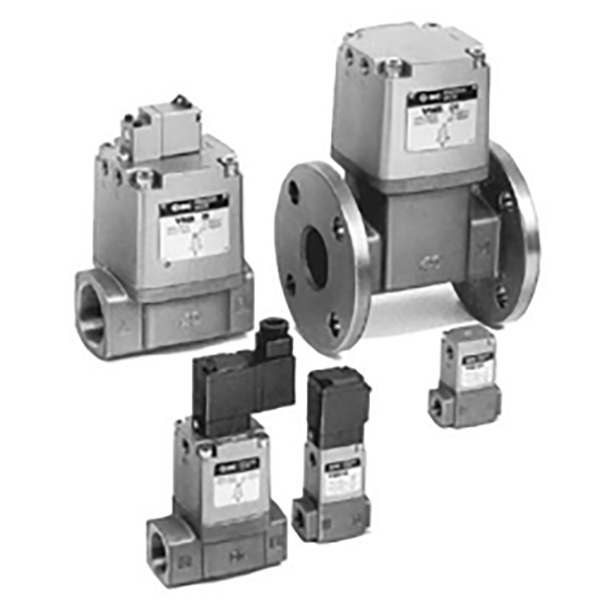

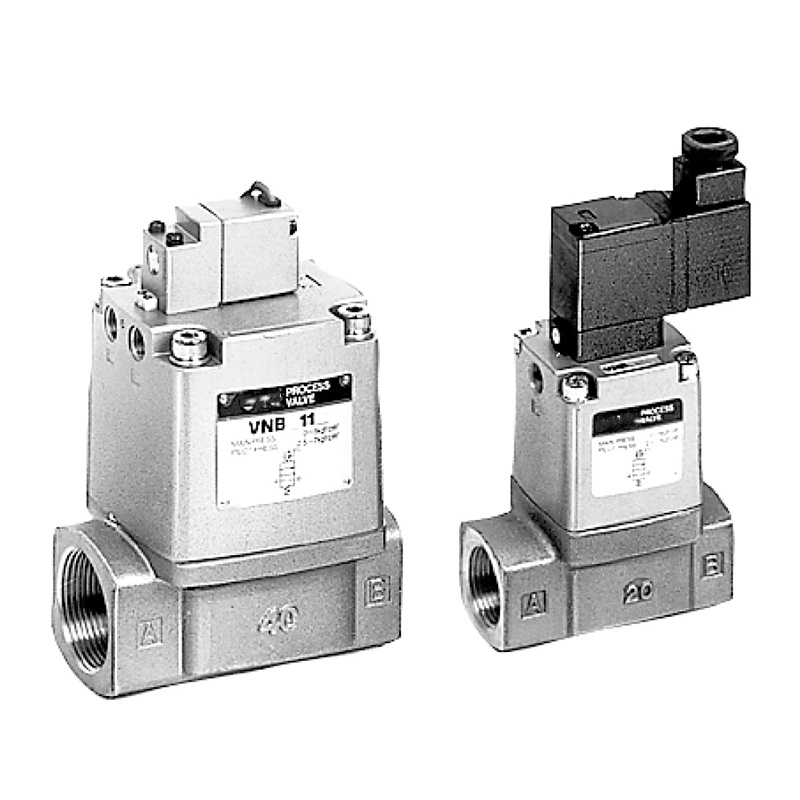

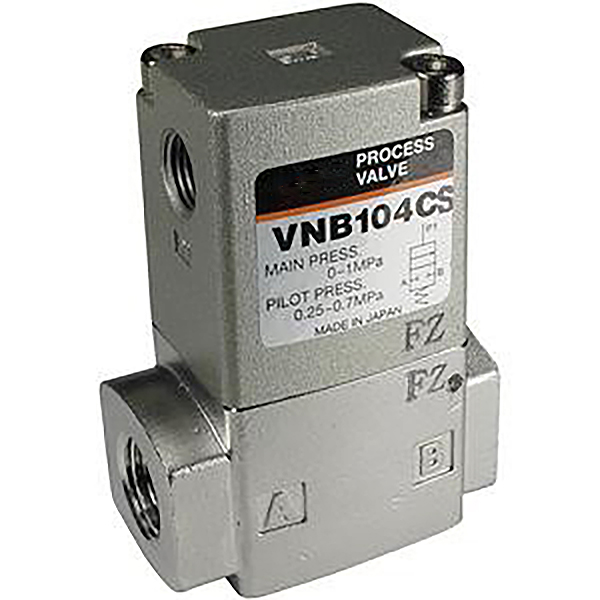

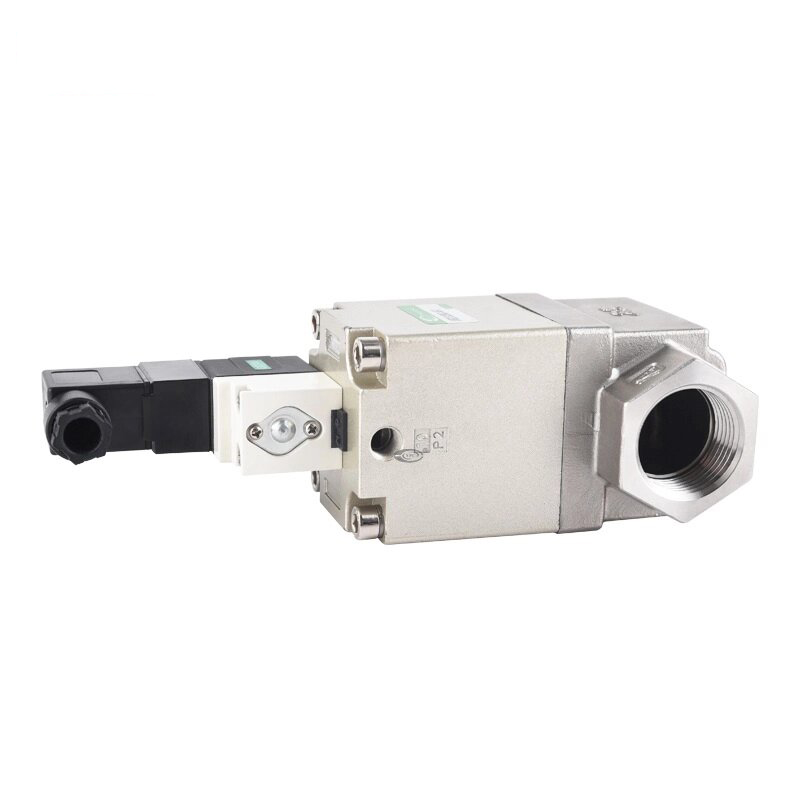

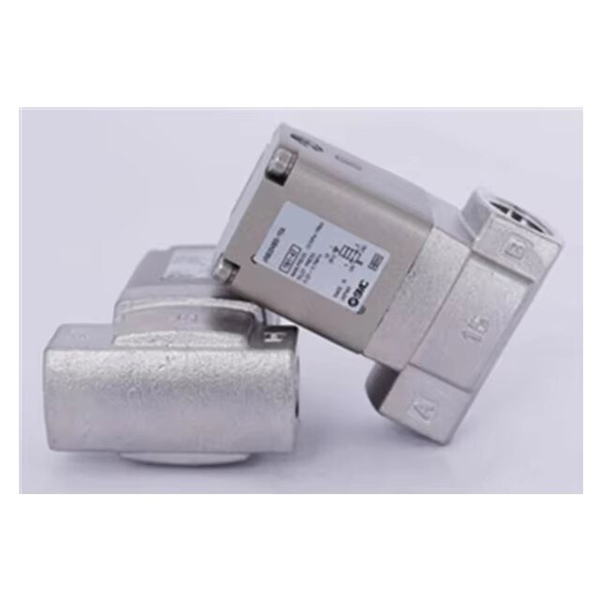

VNB201 시리즈 공기 파일럿 작동식 2방향 유체 제어 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     VNB201 시리즈는 Richge Technology 산하 SOLH가 개발한 외부 공기 파일럿 작동형 2방향 유체 제어 밸브입니다. 이는 공기, 물, 오일, 진공 및 불활성 가스를 포함한 다양한 산업 매체의 온-오프 제어를 위해 설계되었습니다. 핵심 강점에는 안정적인 무차압 시동, 높은 유량 용량 및 양방향 유체 통로가 포함됩니다.

핵심 주요 기능

     1. 외부 공기 파일럿 구동, 차압 제로 시동

     -- 주 회로 매체 압력과 관계없이 0.25~0.7MPa 범위의 외부 파일럿 에어 압력에 의해 완전히 구동됩니다.

     -- 진공, 압력차 제로, 저압 등 가혹한 조건에서도 안정적인 개폐가 가능하여 저압에서 열리지 않는 일반 밸브의 일반적인 결함을 해결합니다.

    2. 균형 잡힌 포핏 구조, 고유량 및 양방향 흐름

     -- 균형 잡힌 포핏 설계는 낮은 흐름 저항, 높은 Cv 계수 및 최소 압력 손실을 제공합니다.

     -- 양방향 유체 흐름을 지원하여 파이프라인 레이아웃 및 현장 설치에 ​​더 큰 유연성을 제공합니다.

   3. 폭넓은 미디어 호환성을 위한 다양한 소재 조합

     -- 밸브 본체 옵션: 표준 황동 합금(A), 부식 방지 스테인리스강(S), 경량 알루미늄 합금(L).

     -- 물개 물자 선택권: 물 & 공기를 위한 표준 NBR; 내유성 및 고온 저항성을 위한 FKM 불소 고무; 온수 및 약산성 매체용 EPR 에틸렌 프로필렌 고무.

     -- 호환 매체: 압축 공기, 물, 유압 오일, 진공, 불활성 가스(N2/CO2), 약산성 및 약알칼리성 액체.

    4. 가혹한 작업 환경에도 견딜 수 있는 견고한 구조

     - 오염 방지 성능이 뛰어난 견고한 금속 밸브 본체로 장기간 연속 작동 및 잦은 전환 주기에 적합합니다.

     - 내부 전기 부품이 없어 전기 스파크 위험이 없습니다. 방폭 요구 사항이 있는 위험 구역에 적용 가능합니다.

    5. 유연한 설치

      표준 Rc(PT) 스레드 포트가 있는 컴팩트한 독립형 본체로 방향 제한 없이 어떤 각도에서도 설치할 수 있습니다.

전체 기술 사양

     -- 밸브 구성: 2/2방향, 외부 공기 파일럿 작동식

     -- 표준 기능: 평상시 닫힘(NC); 상시 열림(NO) 옵션

     -- 포트 크기: 10A(3/8"), 15A(1/2"), 20A(3/4"), 25A(1")

     -- 오리피스 직경: 15mm / 20mm

     -- 작동 압력 범위 주 회로: 0 ~ 1.0 MPa (진공 ~ 정압) 파일럿 에어 공급: 0.25 ~ 0.7 MPa (깨끗하고 건조한 압축 공기)

     - 보증 압력 : 1.5MPa

     -- 온도 범위 중간 온도: -5℃ ~ +60℃ 주변 온도: -5℃ ~ +60℃

     -- 보호 등급: 표준 실내 모델(IP 등급 없음, 깨끗한 실내 환경용) 모델 코드 설명· VNB201A-15A: 황동 몸체 + NBR 씰 + 1/2" 포트, NC 공기 파일럿 밸브

     -- VNB201AS-20A: 스테인레스 스틸 부식 방지 본체 + NBR 씰 + 3/4" 포트

     -- VNB201AF-25A: 황동 본체 + FKM 불소 고무 씰 + 1" 포트(오일 및 고온 내성)

일반적인 애플리케이션 시나리오

     -- 일반 산업용 유체 시스템: 냉각수, 윤활유, 세정액 및 주요 압축 공기 파이프라인에 대한 온-오프 제어

     -- 진공 및 저압 회로: 진공 흡착, 부압 전달 및 미세 압력 유체 제어(차압 제로 시동 기능)

     -- 멀티미디어 혼합 파이프라인: 물, 공기, 석유 및 여러 매체에 대한 제어가 필요한 단일 장비

     -- 화학, 식품 및 제약 산업: 깨끗하고 부식성이 없으며 위생 등급의 유체 회로를 위한 EPR 씰이 있는 스테인리스 스틸 본체

     -- 폭발 위험 환경: 전기 스파크 위험이 전혀 없는 인화성 액체 및 용제 제어

한 문장 요약

     SOLH VNB201 공기 파일럿 작동 밸브는 차압 시동이 0이고 양방향 흐름이 높으며 본체 및 씰 재질이 상호 교환 가능한 외부 파일럿 드라이브를 채택합니다. 저압, 진공, 대유량, 멀티미디어 및 방폭 작업 조건을 포함하여 높은 신뢰성을 요구하는 산업 응용 분야에 최적화된 다목적 공기 작동식 유체 차단 밸브입니다.
