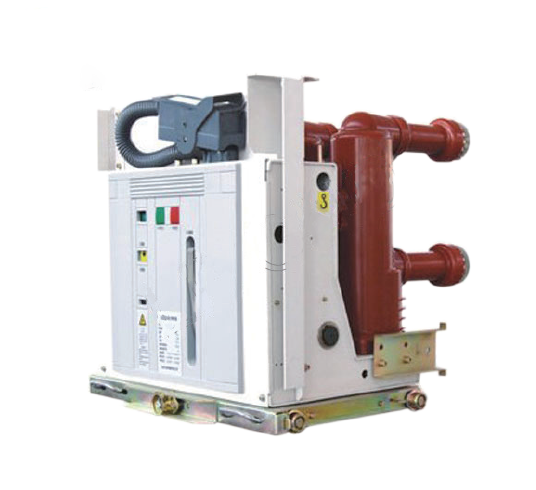

VSG-12 절연 실린더 철수 가능한 VCB 회로 차단기

Model:VSG-12

실내 철수 가능한 진공 회로 차단기는 최대 12 ~ 24kV의 전압 및 주파수 50/60Hz의 전압이있는 3 상 AC 전력 시스템에 적합합니다. 그들은 발전소, 변전소, 석유 화학, 야금, 제조 및 기타 산업, 공항, 주거 지역에서 널리 사용됩니다. VSG-12 실내 고전압 진공 회로 차단기 (ABBR. : 회로 차단기)는 정격 전압 12kV가 장착 된 전원 공급 장치 분배 실내 3 분 A.C. 50Hz 실내입니다. 이 제품은 GB1984-2003 (고전압 A.C. 회로 차단기), JB3855-1996 (3.6-4.5kV 실내 A.C. 고전압 회로 차단기), DL403-2000 (12-40.5KV 고전압 수술 파괴를위한 기술 조건 및 IEC Standard 661-100 : 2027101 : 202710 : 회로 차단기). 그리드 장비의 장비를 보호하고 제어하는 데 사용될 수 있으며 산업 및 광업 기업의 동적 설계는 부동산이 다른 부동산으로 부하 및 빈번한 작동에 적합하며 단락 전류를 깨는 운영의 여러 번 작동하는 기능에 적합합니다.

문의 보내기

제품 설명

우리는 훌륭한 상품의 최고 품질, 경쟁력있는 가격 및 금속 밀폐 전기 스위치 기어, LV 전력 분배 캐비닛, 고전압 금속 밀폐 스위치 기어에 대한 이상적인 서비스에 대한 전망 중 매우 좋은 지위를 누립니다. 미래에 직면하여, 우리는 무결성, 존중, 혁신, 열정 및 전문 팀의 핵심 가치를 계속 유지하고 항상 고객 중심의 접근 방식을 준수하고 고품질 제품과 서비스를 통해 글로벌 고객에게 환원 할 것입니다. 우리는 혁신적인 메커니즘으로 시장의 전반적인 발전에 적응하기 위해 풍부한 인적 자원과 우수한 과학적 연구 조건에 의존합니다. 우리는 '일반, 평판 및 봉사의 목표를 추구하고'평등과 상호 이익의 무역 교장을 준수합니다. 그리고 우리는 새로운 몸짓으로 국내외에서 다양한 원의 친구들과 진심으로 협력 할 것입니다.

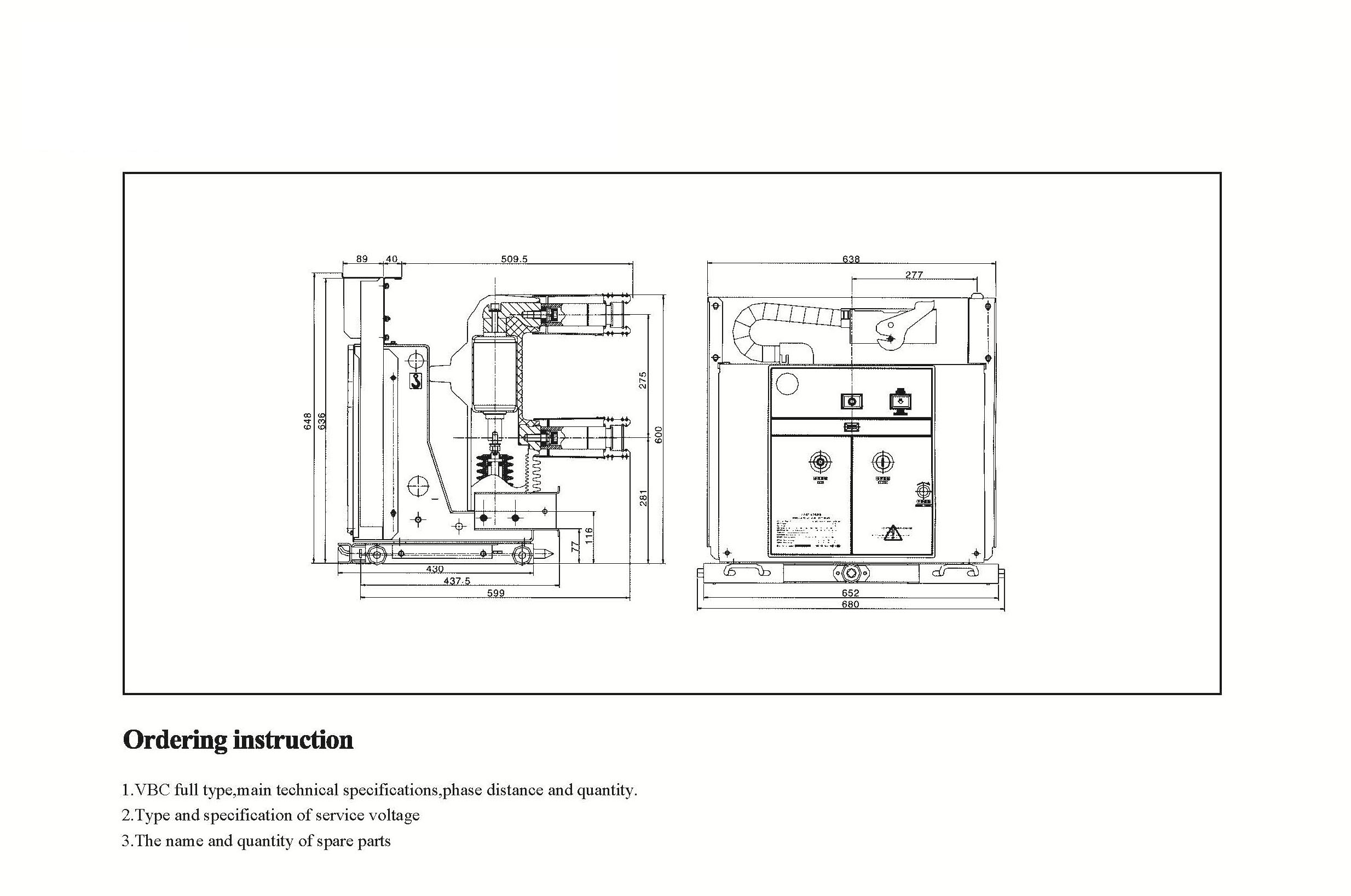

실내 철수 가능한 진공 회로 차단기

VSG-12 실내 고전압 진공 회로 차단기 (ABBR. : 회로 차단기)는 정격 전압 12kV가 장착 된 전원 공급 장치 분배 실내 3 분 A.C. 50Hz 실내입니다. 이 제품은 GB1984-2003 (고전압 A.C. 회로 차단기), JB3855-1996 (3.6-4.5kV 실내 A.C. 고전압 회로 차단기), DL403-2000 (12-40.5KV 고전압 수술 파괴를위한 기술 조건 및 IEC Standard 661-100 : 2027101 : 202710 : 회로 차단기). 그리드 장비의 장비를 보호하고 제어하는 데 사용될 수 있으며 산업 및 광업 기업의 동적 설계는 부동산이 다른 부동산으로 부하 및 빈번한 작동에 적합하며 단락 전류를 깨는 운영의 여러 번 작동하는 기능에 적합합니다.

실내 철수 가능한 진공 회로 차단기는 최대 12 ~ 24kV의 전압 및 주파수 50/60Hz의 전압이있는 3 상 AC 전력 시스템에 적합합니다. 이들은 발전소, 변전소, 석유 화학, 야금, 제조 및 기타 산업, 공항, 주거 지역 등에 널리 사용됩니다. 특히 정격 전류 또는 다중 회로 단락 전류로 드물게 작동 해야하는 경우 전기 장비를 제어하고 보호합니다. Kyn28 또는 AMS 유형과 같은 실내 공기 절연 스위치 기어에 설치할 수 있습니다.

회로 차단기는 성숙한 APG 기술로 만들어졌습니다. VD4 터미널 버퍼의 적용은 실내 터미널이 모든 작동 환경에서 더 신뢰할 수 있도록합니다. VD4는 GB, DL, IEC, DIN, VDE의 요구 사항과 다른 선진 산업 국가의 표준을 완전히 충족 할 수 있습니다.

진공 회로 차단기는 주로 진공 아크 소화 챔버, 작동 메커니즘, 브래킷 및 기타 구성 요소의 세 부분으로 구성됩니다.

1. 진공 아크 소화 챔버

다양한 유형의 스위치에 따르면, 외부 스크린이있는 세라믹 진공 아크 소화 챔버, 중간 밀봉 된 컵 모양의 종 방향 자기장이있는 작은 진공 아크 소화 챔버 및 내부 밀봉 유리 버블 아크 소화 챔버가 있습니다. 기본 구조는 다음과 같습니다.

밀폐 단열 쉘 : 세라믹, 유리 또는 미세 결정질 유리 유리 단열 실린더, 이동식 엔드 커버, 고정 엔드 커버 및 스테인레스 스틸 골판지 파이프로 구성된 밀폐 단열 시스템은 진공 밀봉 용기입니다. 밀봉 유형의 엄격한 작동 절차 외에도 밀폐를 보장하기 위해 재료 자체는 작은 통기성과 내부 가스 방출을 받아야합니다.

전도성 시스템 ： 고정 전도성 막대, 고정 러닝 아크 표면, 고정 접촉, 움직이는 접촉, 움직이는 아크 표면 및 이동 전도성 막대로 구성됩니다. 접촉 구조는 원통형 접촉, 가로 자기장 접촉 나선형 모양의 곡면 표면 및 종 방향 자기장 접촉의 세 가지 유형으로 나눌 수 있습니다. 현재, 이러한 유형의 아크 소화 챔버는 강력하고 안정적인 아크 소화 능력을 갖는 종 방향 자기장 기술을 채택합니다.

차폐 시스템 ： 차폐 커버는 진공 아크 소화 챔버에서 없어서는 안될 구성 요소이며, 접점을 둘러싼 메인 차폐 덮개, 골판지 파이프 차폐 커버 및 전압 등화 방패 덮개와 같은 다양한 유형의 차폐 덮개가 있습니다. 메인 차폐 커버의 기능은 다음과 같습니다. ARC 소화 챔버에서 전기장 분포의 균일 성을 향상시키는 것은 국소 전계 강도를 줄이고 진공 아크 소화 챔버의 소형화를 촉진하고 일부 아크 에너지를 흡수하는 것은 아크 갭의 유전체 강도의 회수에 도움이된다.

2. 운영 메커니즘

다른 유형의 회로 차단기에 따르면, 다른 작동 메커니즘이 사용됩니다. 일반적인 작동 메커니즘에는 스프링 작동 메커니즘 (VS1), 영구 자석 작동 메커니즘 및 조합 작동 메커니즘 (VBD)이 포함됩니다.

기타 부분 : 섀시 차량, 단열재, 절연체 등

진공 회로 차단기의 특성은 무엇입니까?

최대 50ka의 강한 파괴 용량; 골절 후, 균열 사이의 배지는 빠르게 회복되며 매체를 교체 할 필요가 없습니다.
접점 개방 거리는 작습니다. 10kV 진공 회로 차단기의 접촉 차단 거리는 약 10mm에 불과합니다. 필요한 운영력은 작고 동작이 빠르며 운영 메커니즘을 단순화 할 수 있으며 서비스 수명을 확장 할 수 있습니다. 일반적으로 유지 보수는 약 20 년 동안 필요하지 않습니다.
짧은 아크 소화 시간, 낮은 아크 전압, 낮은 아크 에너지, 낮은 접촉 손실 및 다중 중단.
모바일 가이드로드에는 관성이 적고 빈번한 작동에 적합합니다.
스위치를 작동 할 때는 작업 노이즈가 낮아서 도시 사용에 적합합니다.
아크 소화 또는 단열재는 오일을 사용하지 않으며 화재 또는 폭발 위험이 없습니다.
접촉 헤드는 완전히 밀봉 된 구조로, 수분, 먼지 및 유해 가스의 영향으로 인해 성능을 줄이지 않습니다. 안정적인 작동 및 안정적인 온 오프 성능. 독립적 인 구성 요소로서, 아크 소화 챔버는 설치 및 디버그가 쉽습니다.
진공 회로 차단기의 서비스 수명 동안 접촉 부분은 유지 보수 및 검사가 필요하지 않습니다. 유지 보수 및 검사가 수행 되더라도 필요한 시간은 매우 짧습니다.
아크는 닫힌 컨테이너로 소멸되며 아크와 뜨거운 가스는 노출되지 않습니다.
배포 네트워크의 응용 프로그램 요구에 적합한 여러 재활용 기능이 장착되었습니다.
