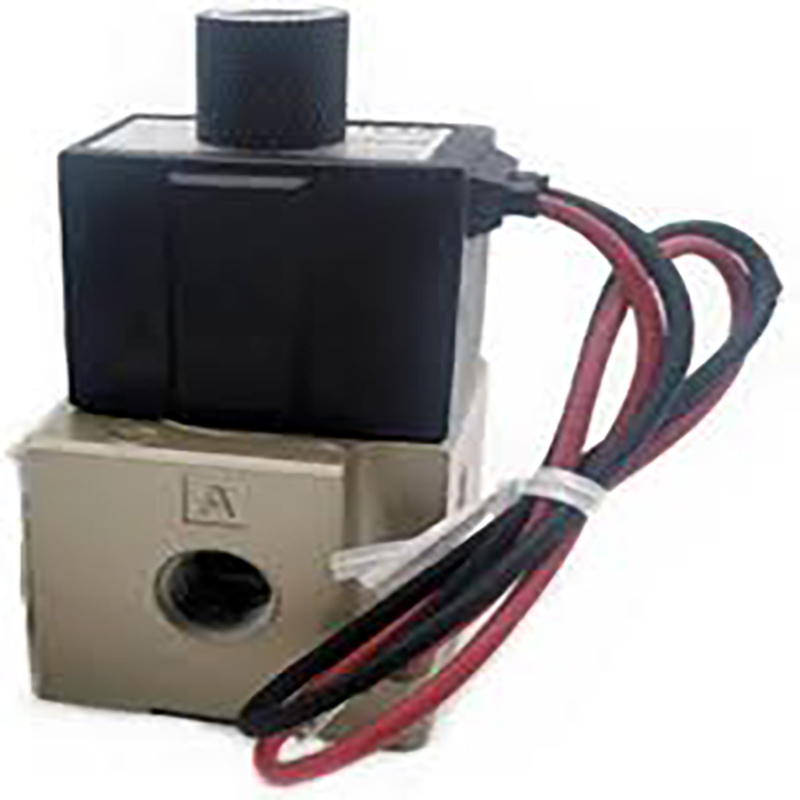

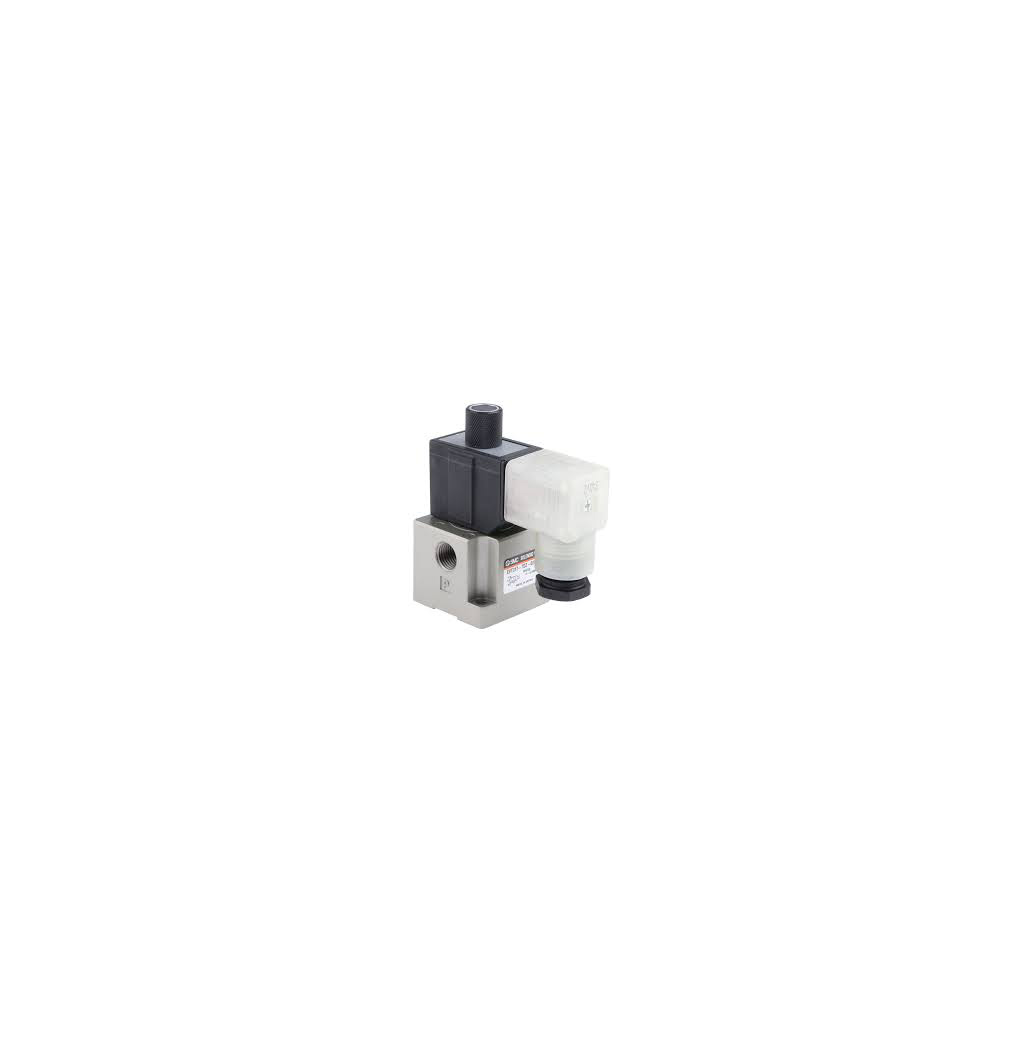

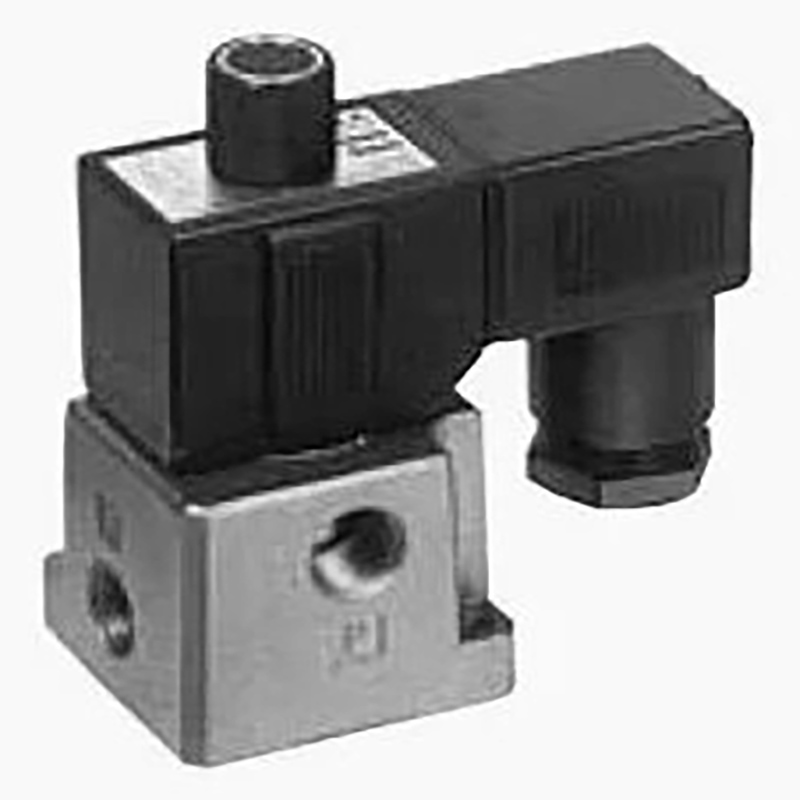

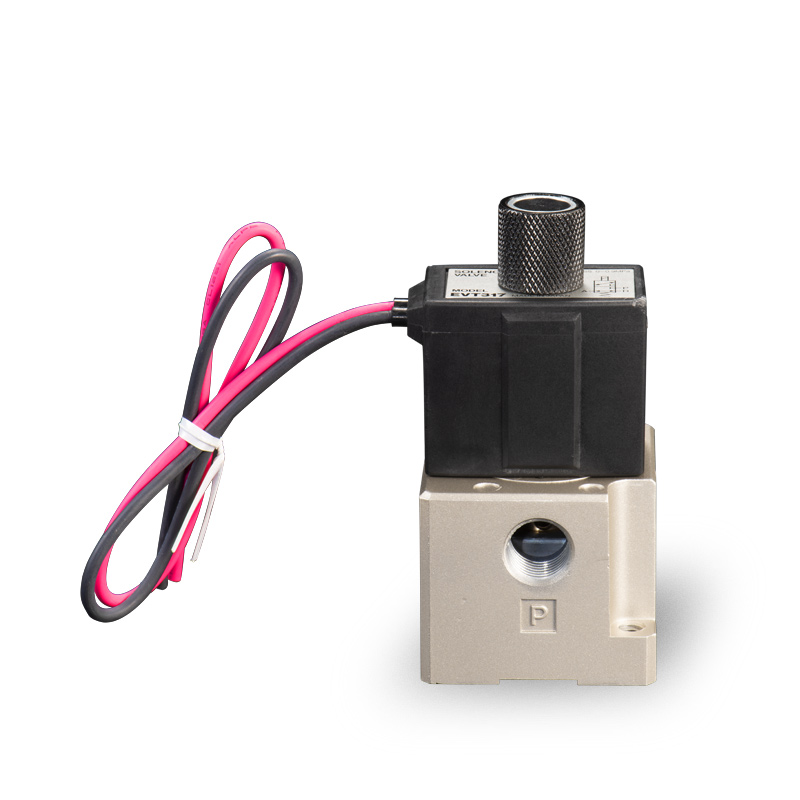

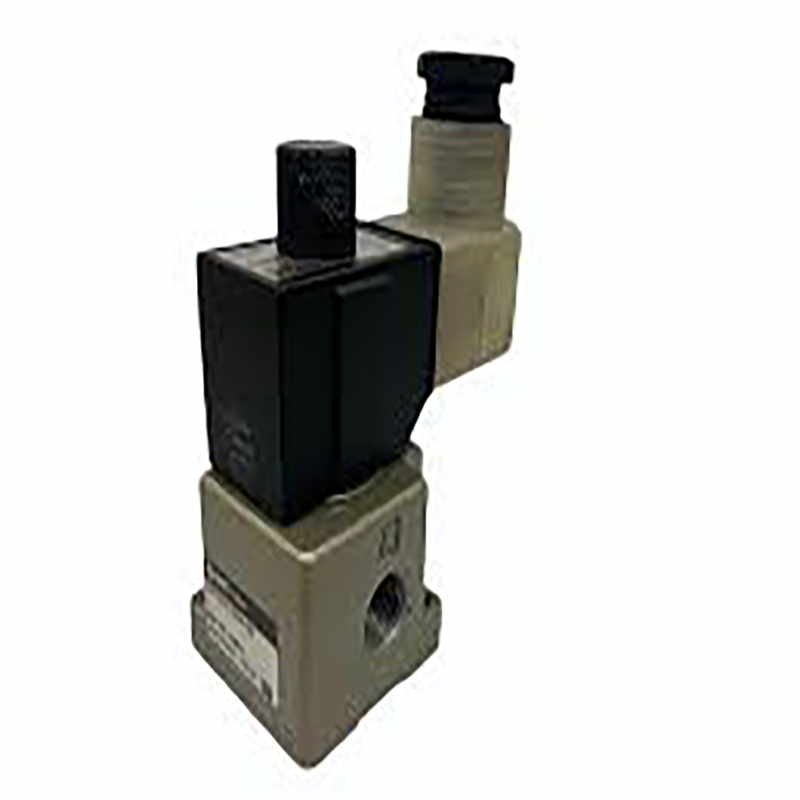

VT317 시리즈 3포트 솔레노이드 밸브 – 직동형 포핏형

상표:Richge Technology의 SOLH

제품 포지셔닝

     VT317 시리즈는 SOLH 규격에 따른 탄성 실링 구조의 직동형 포핏 3포트 솔레노이드 밸브입니다. 압축 공기 및 불활성 가스 회로용으로 개발된 이 제품은 공기 회로 켜기-끄기, 전환 및 배기 제어를 실현합니다. 무압 시동과 정압 및 진공 작동을 모두 지원하는 이 소형 고유량 일반 전환 밸브는 다양한 자동화 장비의 고주기 작업 조건에 적합합니다.

핵심 주요 기능

     --제로 압력 시동을 통한 직접 포핏 구조작동에 필요한 최소 파일럿 압력이 없습니다. 전체 양압 범위 0–0.9 MPa에서 안정적인 성능; 진공 변형은 -101.2kPa까지의 압력을 지원하며 저압, 진공 및 중고압 작업 환경에 적합합니다.

     -- 하나의 밸브에 통합된 6가지 기능, 유연한 배관 스위칭 평상시 닫힘(NC), 평상시 열림(NO), 유량 분배기 및 선택 밸브를 포함한 6가지 전환 가능한 작동 모드. 단일 장치는 뛰어난 구성 유연성으로 다양한 공압 회로 요구 사항을 충족합니다.

     --뛰어난 흐름 용량을 갖춘 컴팩트한 본체 미니 전체 치수: 45×89.5×45 mm; 유량 계수 C=2.6 dm³/(s·bar). 30ms 이하의 빠른 응답과 최대 10Hz의 최대 스위칭 주파수로 고속 공기 경로 스위칭에 완벽하게 적합합니다.

     --탄성 씰 및 무급유 디자인 프리미엄 탄성 씰링 구성 요소는 안정적인 견고성과 연장된 서비스 수명을 제공합니다. 무급유 작동으로 가스 회로를 깨끗하고 친환경적으로 유지하는 동시에 일상적인 유지 관리 비용을 절감합니다.

 손쉬운 시운전을 위한 내장형 비잠금 수동 오버라이드 표준 비잠금 수동 푸시 버튼은 현장 디버깅, 장비 검사 및 비상 수동 전환을 용이하게 하여 설치 및 유지 관리 절차를 단순화합니다.

     -- 매니폴드 장착 가능 및 강력한 호환성매니폴드 스택 어셈블리를 지원하고 표준 밸브 아일랜드 시스템과 일치하여 중앙 집중식 공압 제어 및 다중 밸브 통합 루프에 이상적입니다.

전체 기술 사양

     --포트 레이아웃: 3포트

     --작동 구조: 직동 포핏 유형

     -- 물개 유형: 탄력 있는 고무 물개

     --적용 가능한 매체: 압축공기, 불활성 가스

     --작동 압력: 0-0.9 MPa; 진공 모델: -101.2kPa ~ 0.1MPa

     --보증 압력: 1.5MPa

     --주위 온도: -10℃ ~ +50℃

     --응답 시간: ≤ 30ms

     --최대 작동 주파수: 10Hz

     --윤활 요구 사항: 무급유

     --수동 조작: 비잠금 수동 조작

     -- 포트 스레드 크기: Rc 1/4 (02)

     - 옵션 코일 전압 : DC12V / DC24V, AC110V / AC220V 및 맞춤형 전압

     --보호 등급: 방진 구조4. 일반적인 응용 시나리오 · 자동화된 조립 라인, 로봇 팔 및 클램핑 장치를 위한 공압 제어 루프

     --공기 부는, 유체 분사 및 진공 흡착 시스템

     --포장, 인쇄, 섬유, 목공 및 식품 가공 기계

     --제로 압력 시동, 진공 호환성, 고주파 사이클링 및 컴팩트한 설치 공간이 필요한 장비

     --중앙 집중식 밸브 아일랜드 및 매니폴드 통합 공압 제어 회로

한 문장 요약

     SOLH VT317 직동식 3포트 포핏 솔레노이드 밸브는 무압 시동, 완전 진공 호환성, 6가지 전환 가능 기능, 컴팩트한 고유량 성능 및 유지 관리가 필요 없는 작동을 특징으로 하며 모든 자동화 공압 회로의 온-오프 및 전환 제어를 위한 비용 효율적인 범용 밸브 역할을 합니다.
