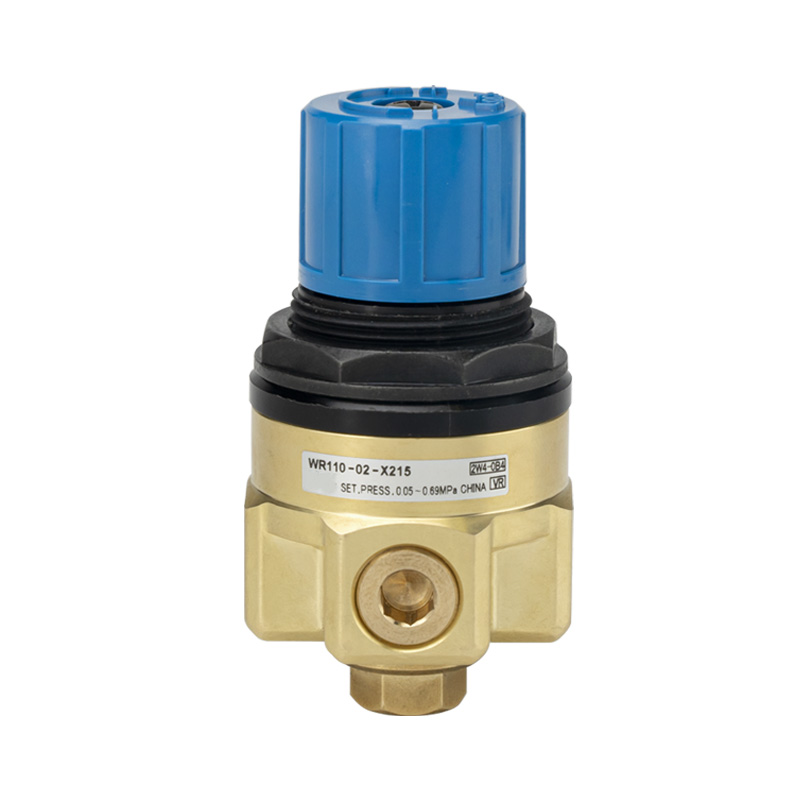

WR110 시리즈 소형 수압 조절기

상표:Richge Technology(睿其格科技)의 OLH

제품 포지셔닝

     WR110 시리즈는 산업용 냉각수 및 공정수 파이프라인용으로 특별히 개발된 직동식 소형 압력 조절기입니다. 부식 방지 특수 황동 하우징으로 제작된 이 밸브는 안정적인 수압 조절과 소형 물 순환 시스템에 맞는 다양한 설치 옵션을 제공합니다.

구조 및 작동원리

     --릴리프 기능이 내장된 직동식 복합 피스톤-다이어프램 구조

     --적용 가능한 매체: 수돗물 및 일반 공업용수; 탈이온수나 초순수에는 적합하지 않습니다.

     - 밸브 본체는 녹 방지 및 스케일링 방지 성능을 갖춘 특수 황동 소재를 채택합니다.

     --상단에 잠글 수 있는 파란색 조정 손잡이가 장착되어 있습니다.

     --압력 게이지 설치를 위해 예약된 Rc1/8 측면 포트

     --두 가지 장착 솔루션: 직접 나사 설치 또는 옵션 B21-1P 고정 브래킷

핵심 주요 기능

1. 2가지 옵션 조절 가능 압력 범위

     --WR110-X224 저압 버전: 0.08–0.39 MPa

     --WR110-X215 중압 버전: 0.05–0.69 MPa 최대 작동 압력은 0.8 MPa에 도달하고 보증 압력은 1.72 MPa입니다.

2. 수성 부식 방지 황동 구조

     특수 황동 본체는 물 부식과 석회질 축적을 효과적으로 방지합니다. 방수 고무 씰과 함께 작동 온도 범위는 -5℃ ~ +60℃입니다.

3. 미니 컴팩트 & 경량 외형

     전체 치수는 Φ45×75mm이고 순중량은 0.26kg에 불과하며 내장 장비와 좁은 냉각수 파이프라인에 완벽하게 들어맞습니다.

4. 과압 완화 보호를 통한 안정적인 규제

     빠른 응답과 작은 출력 압력 변동. 내부 릴리프 채널은 초과 압력을 자동으로 방출하여 다운스트림 파이프라인을 보호합니다. 잠금식 손잡이는 진동이나 우발적인 접촉으로 인한 의도하지 않은 압력 조정을 방지합니다.

5. 유연한 스레드 포트 및 다방향 장착

     표준 Rc1/8 및 Rc1/4 포트; X215 모델의 경우 NPT 스레드 옵션. 전용 측면 게이지 포트가 예약되어 있으며 최적의 성능을 위해서는 수직 설치를 권장합니다.

기술 사양 표

모델 코드 설명

예: WR110-02-N-X215

     --WR110: 기본 제품 시리즈

     --01 / 02: 해당 포트 크기

     --N: NPT 스레드 버전; 공백 표시는 표준 Rc 스레드를 나타냅니다.

     --X215 / X224: 다양한 압력 조정 범위에 대한 코드

일반적인 애플리케이션 시나리오

     공작 기계 및 스핀들 냉각수 순환 라인 레이저 절단 및 용접 장비용 냉각 시스템 소형 수처리 및 RO 멤브레인 입구 압력 안정화 테스트 장비 및 분석 장치용 급수 파이프라인 인쇄 및 제지 기계의 습윤 및 분무 회로 의료 및 반도체 보조 장비용 비순수 공정 수 파이프라인.

한 문장 요약

     WR110 물 관련 압력 조절기는 물때 방지 황동 본체, 0.8MPa 정격 압력, 이중 조정 가능한 압력 범위, 소형 크기, 내장 릴리프 및 잠금 가능 손잡이를 갖추고 있어 소규모 산업용 물 순환 시스템에 선호되는 압력 제어 구성 요소입니다.
