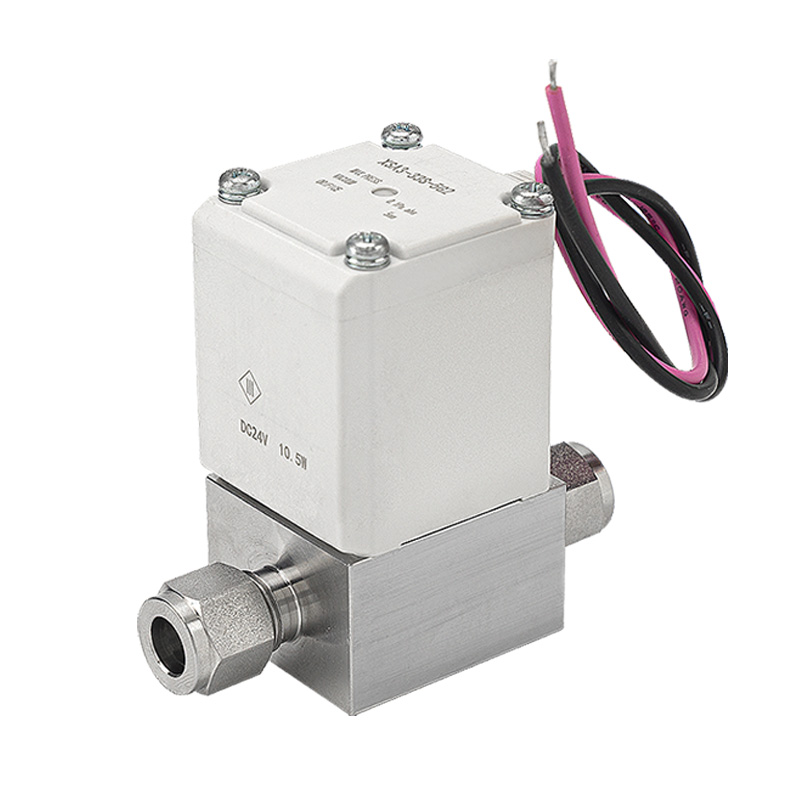

XSA 시리즈 평상시 닫힘형 고진공 솔레노이드 밸브

상표:Richge Technology의 SOLH

1. 제품 포지셔닝

     SOLH XSA 시리즈는 초고진공 회로용으로 특별히 설계된 상시 폐쇄형 솔레노이드 밸브입니다. 공기 및 불활성 가스 매체의 정확한 온-오프 제어를 실현합니다. 최고의 높은 진공 내성, 극소의 누출, 깨끗한 오염 방지 구조 및 빠른 응답 속도를 특징으로 하는 반도체, PV 패널, LCD 디스플레이, 의료 및 식품 가공 기계를 포함한 정밀 공정 장비의 핵심 진공 부품입니다.

2. 핵심 핵심 기능

-- 초고진공 호환성

     최소 작동 절대 압력은 1×10⁻⁶ Pa에 도달하여 초고진공 프로세스 표준을 완전히 충족하여 진공 시스템의 안정적인 진공 유지와 빠른 펌핑 효율성을 보장합니다.

-- 탁월한 밀봉 및 초저누설

     내부 누출 ≤ 1.3×10⁻⁹ Pa·m³/s; 외부 누출 ≤ 1.3×10⁻¹¹ Pa·m³/s. 이중 저누설 성능은 시스템 진공도를 안정화하고 작업 환경의 위험한 가스 누출 위험을 제거합니다.

-- 깨끗한 저입자 최적화 구조

     움직이는 부품의 마찰과 입자 생성을 줄이기 위해 밸브 본체 내부에 내부 스프링이 통합되어 엄격한 클린룸 등급 요구 사항을 충족하는 생산 라인과 완벽하게 일치합니다.

-- 저전력 소비 및 경량화 개요

     이전 세대에 비해 코일 전력 소비가 최대 25% 감소했습니다. 전체 중량은 최대 18%(최소 0.41kg) 감소했습니다. 에너지 절약형 설계로 정밀 장비 프레임에 컴팩트하게 통합할 수 있습니다.

-- 다중 연결 옵션

     다양한 표준 진공 파이프라인 사양과 호환되는 페이스 씰 피팅, 1/4" 및 3/8" 페럴 압축 피팅, 내부 Rc/NPT 스레드 등 두 가지 범용 연결 방식을 사용할 수 있습니다.

-- 넓은 전압 범위 및 다양한 전기 단자

     DC24V, AC110V / AC220V를 포함한 주류 ​​전압을 포괄합니다. 퀵 플러그 터미널, DIN 터미널 및 도관 입구와 같은 다양한 배선 형태는 모든 주류 자동화 제어 시스템에 적합합니다.

-- 안정적이고 안전한 산업 인증

     코일 난연 등급 UL94V-0; RoHS, CE, CAT.ES140-7B 표준 인증을 받았으며 장기간 연속 논스톱 산업 운영에 적합합니다.

3. 전체 기술 사양표

4. 일반적인 응용 시나리오

      --반도체 제조: 공정 챔버 가스 주입 및 진공 파이프라인 온-오프 제어

     -- PV 및 LCD 생산 라인: 초고진공 챔버 펌핑 및 압력 유지 루프

     -- 의료 장비: 진공 살균 장비 및 분석 실험실 진공 회로

     -- 식품 산업: 진공 포장 및 진공 건조 기계

     -- 과학연구실 : 초고진공 실험장치 및 입자물리학 시험장비

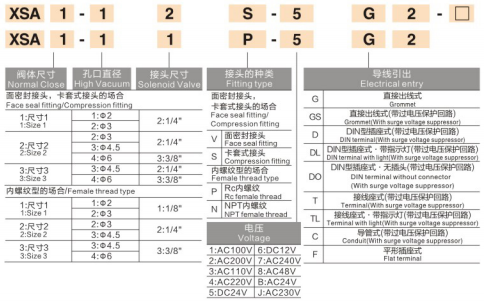

5. 모델 예시 및 선정 지침

5.1: 일반적인 모델 코드:XSA1-12S-5G2, XSA1-11P-5G2

5.2 주요 선택 포인트

      -- 진공 등급 요구 사항 확인: 1×10⁻⁶ Pa(abs) 초고진공 성능이 필요한지 여부

      -- 파이프라인 연결 유형 선택: 페이스 씰, 페룰 피팅 또는 Rc/NPT 내부 스레드

      -- 코일 전압과 전기 단자를 일치시키십시오: DC24V 또는 AC 시리즈; 퀵 플러그/DIN/도관 배선

      -- 포트 크기 확인: 시스템 유량 요구 사항을 충족하기 위한 1/4", 3/8"

한 문장 요약

     SOLH XSA 상시 폐쇄형 고진공 솔레노이드 밸브는 매우 낮은 누출, 깨끗한 저입자 내부 구조 및 다중 상호 교환 가능한 연결을 통해 1×10⁻⁶ Pa 초고진공 작동을 지원하며 모든 정밀 진공 산업 공정에서 신뢰할 수 있는 스위칭 구성 요소 역할을 합니다.
