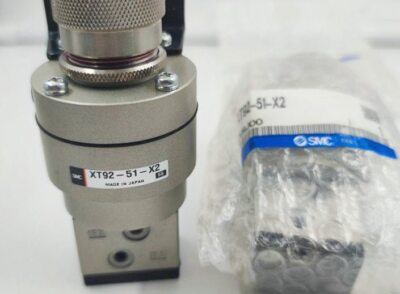

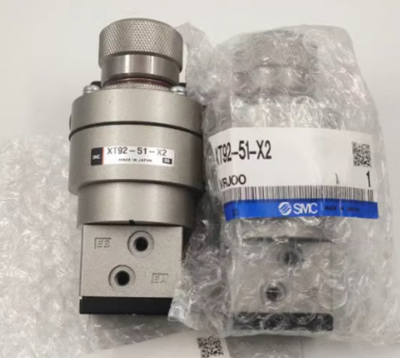

XT92-51-X2 정밀 압력 감지 밸브

상표:Richge Technology의 SOLH

제품개요

     XT92-51-X2는 SOLH Richge 브랜드의 UTC 맞춤형 특수 밸브입니다. 이는 일반 정밀 압력 조절기와 근본적으로 다르며 저압 안전 보호 및 공압 신호 전환을 위한 전용 이중 압력 감지 밸브 역할을 합니다. 이 맞춤형 장치는 자동화된 안전 회로의 압력 임계값 트리거링 및 이중 신호 인터록 제어를 위해 개발되었습니다.

1. 핵심 기술 사양(완전 SMC 호환)

     --모델: XT92-51-X2 맞춤형 특별 버전

     --구조 유형: 직동 압력 감지 이중 압력 밸브

     --포트 스레드: Rc1/8, M5 배관 피팅과 호환 가능

     --적용 가능한 매체: 깨끗한 압축 공기

     --조정 가능한 스위칭 압력 범위: 0.1 ~ 0.5 MPa

     --최대 작동 압력: 0.8 MPa

     --보증 압력: 1.2 MPa

     --작동 주위 온도: -5℃ ~ +60℃

     --순중량: 대강. 300g

     --핵심 기능: 압력 임계값 감지, 저압 안전 인터록, 이중 공기 회로 신호 전환

2. 3/2-Way 로직 포트 레이아웃

     --P: 메인 급기 입구 포트

     --A/B: 2개의 독립적인 스위칭 출력 포트

     --R: 소음기 내장 배기구

     --상단 조정 손잡이: 맞춤형 압력 트리거 임계값 설정(예: 0.4MPa)

     --설치 옵션: 브래킷 장착 또는 패널 장착

3. 작동 원리

     시스템 압력이 미리 설정된 임계값을 초과하는 경우: 공기는 포트 P에서 포트 A로 흐르고 포트 B는 배기 R에 연결됩니다. 시스템 압력이 미리 설정된 임계값 아래로 떨어지면: 공기는 포트 P에서 포트 B로 흐르고 포트 A는 배기 R에 연결됩니다. 밸브는 고정된 압력 임계값에서 자동 공기 경로 전환을 실현하여 안전 인터록 및 공압 논리 신호 제어를 완료합니다.

4. 성능 비교: XT92-51-X2 VS ARP/IR 정밀 레귤레이터

5. 일반적인 응용 시나리오

     저압 안전 인터록: 공기 압력이 사전 설정된 값 아래로 떨어지면 장비를 안전 대기 모드로 자동 전환합니다. 이중 공기 공급 자동 전환: 메인 파이프라인 압력이 실패할 때 대기 공기 공급원으로 전환합니다. 기계 압력 허용 인터록: 공기 압력이 유효한 임계값에 도달할 때까지 장비 시동을 제한합니다. 통합 공압 로직 유닛: 별도의 압력 스위치와 솔레노이드 밸브의 결합 어셈블리를 교체하여 전체 공기 회로 레이아웃을 단순화합니다.

한 문장 요약

     맞춤형 SOLH XT92-51-X2 압력 감지 밸브는 저압 보호 및 고정 임계값 공기 경로 전환을 실행합니다. 이는 안전 인터록 회로를 위한 특수 공압 논리 구성 요소이며 지속적인 정밀 압력 조절에는 사용할 수 없습니다.
