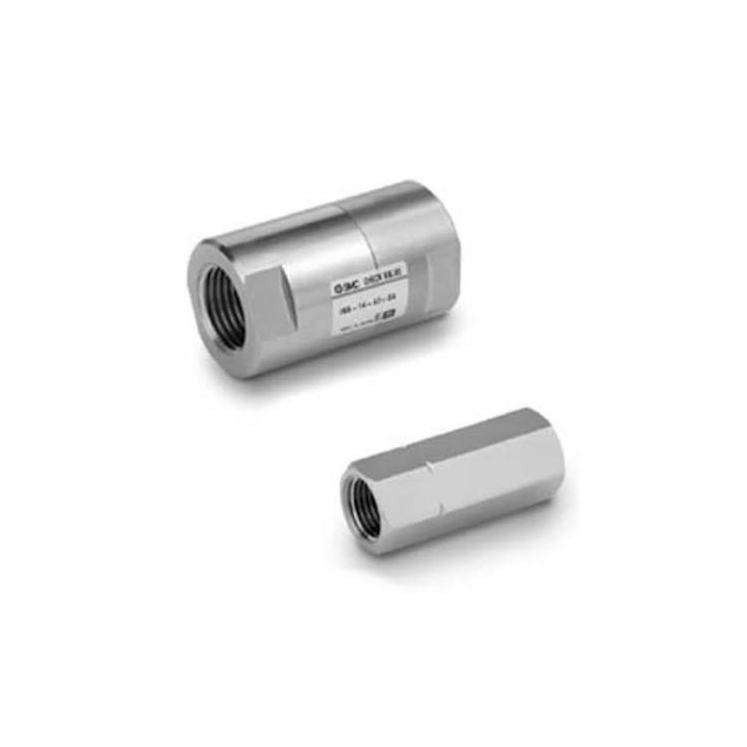

XTO674 / INA14 시리즈 저크래킹 압력 체크 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH XTO674 및 INA14 시리즈는 동일한 제품 플랫폼을 공유하며 초저 크래킹 압력과 압축 공기 및 물에 대한 이중 매체 호환성을 특징으로 합니다. 이 나사식 인라인 체크 밸브는 진공 회로 및 일반 공압 시스템의 역류를 방지하기 위해 널리 적용되며 저압 액체 및 수도 파이프라인에도 적합합니다. XTO674는 저온 작업 조건에 중점을 두고 있으며 INA14는 표준 및 내식성 산업 시나리오를 다룹니다.

 모델 코드 분류 및 명명 규칙

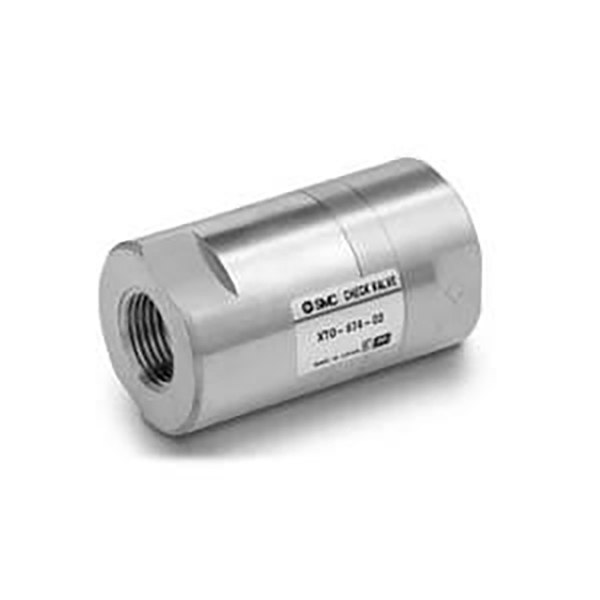

     -- XTO674: 황동 본체, 저온 저항 버전(최소 작동 온도 -30℃)

     -- INA14: 표준 시리즈, 황동 옵션 / SUS304 스테인리스 스틸 본체, 정상 온도 범위(최소 -5℃)

     -- 포트 크기 접미사 정의: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 공유 범용 기술 사양

     -- 크래킹 압력: 0.01MPa(0.1bar), 진공 및 저압 회로에 이상적인 초저 임계값

     -- 최대 보증 압력: 1.0 MPa

     - 적용 가능한 매체: 압축 공기, 물, 중성 불활성 가스 및 중성 액체

  1. 작동 온도 범위

     -- XTO674: -30℃ ~ +80℃ (극저온 저항성)

     -- INA14: -5℃ ~ +80℃

  2. 옵션 씰 재료

     -- NBR (표준) : 공기 및 깨끗한 물용, 적용온도 -5 ~ 60℃

     -- FKM: 내유성 및 고온 내성, 최대 80℃

     -- CR: 내후성 및 내마모성, XTO674 시리즈의 경우 옵션

  3. 밸브 본체 재질 옵션

     -- XTO674: 솔리드 황동 본체만 해당

     -- INA14: 황동/SUS304 스테인리스 스틸(모든 주요 접액부 스테인리스 스틸)

일반 모델 매개변수 비교표

핵심 제품 장점 및 적용 범위

 1. 0.01MPa의 초저 크래킹 압력

     -- -0.1MPa 진공 조건에서 안정적인 개방으로 진공 손실 및 흡입 컵/진공 발생기의 역류를 효과적으로 방지합니다.

  2. 양방향 신뢰성 있는 씰링

     - 원활한 순방향 흐름, 역방향 누출 제로; 역압 서지로 인한 손상으로부터 진공 펌프, 솔레노이드 밸브 및 실린더를 보호합니다.

  3. 미니 인라인 스레드 구조

     -- 추가 장착 브래킷 없이 튜브 내에 인라인으로 직접 설치되어 작고 좁은 장비 배치 공간에 완벽하게 들어맞습니다.

 4. 이중 매체 공기 및 물 유니버설 디자인

     -- 예비 부품 재고 유형을 줄이기 위해 건식 공압 회로 및 저압 액체 물 파이프라인과 모두 호환됩니다.

 5. 완전 진공 시스템 호환성

     - 진공 테스트 장비 및 맥동 음압 진공 순환 루프에 적합합니다.

설치 및 모델 선택 지침

  1. 흐름 방향 표시: 화살표 "→"가 밸브 본체에 인쇄되어 매체 흐름 방향을 나타냅니다. 역방향으로 설치하면 유체 통로가 완전히 차단됩니다.

  2. 포트 크기 일치: 파이프라인 직경에 따라 Rc1/8" ~ Rc1/2"를 선택합니다. Rc1/4"(접미사 02)는 가장 일반적인 일반 사양입니다.

  3.  매체 및 온도 선택 규칙

     -- 저온/진공 작업 조건 → XTO674 시리즈 선택

     --  일반 실온 공기 및 깨끗한 물 → NBR 씰이 있는 INA14
     -- 오일 함유 매체 또는 고온 유체 → FKM 불소 고무 씰이 있는 INA14

  3. 진공 시스템 권장 레이아웃

     -- 진공발생기, 필터, 석션컵 사이에 체크밸브를 설치하여 공기 역류를 차단하고 간헐적인 작동시 안정적인 진공도를 유지합니다.

SOLH 호환성 장점

     XTO674와 INA14는 전체 치수, 스레드 포트 크기 및 핵심 성능 매개변수가 동일합니다. 두 시리즈는 파이프라인 수정 없이 현장에서 직접 교차 교체할 수 있어 수입된 동급 모델에 비해 뛰어난 비용 성능을 제공합니다.

한 문장 요약

     0.01MPa의 매우 낮은 크래킹 압력을 갖춘 SOLH XTO674 / INA14 인라인 스레드 체크 밸브는 이중 공기 및 물 매체, 옵션인 황동/스테인리스 스틸 본체 및 다중 밀봉 재료를 지원하여 진공, 극저온, 일반 공압 및 저압 유체 산업용 파이프라인에 대한 안정적인 역류 방지 보호 기능을 제공합니다.
