4시간 시리즈 5/2 및 5/3 방향 수동 레버 밸브 | 수동식 방향 제어 밸브

브랜드: Richge Technology의 SOLH | 수동 디버그 및 안전 정지용 5/2 5/3 웨이 핸드 레버 공압 밸브

1. 제품개요 및 핵심구조

     SOLH 4H 시리즈는 AirTAC 표준입니다.5/2 way & 5/3 way 수동레버 방향조절 밸브, 수동식 스풀 밸브라고도 합니다. 전기 또는 공압 제어 신호 없이 순전히 수동 레버 조작만으로 공압 회로를 전환합니다. 장비 수동 디버깅, 비상 안전 정지 및 실린더 조그 제어에 널리 사용되는 이 제품은 스프링 재설정 및 강철 볼 잠금의 이중 위치 지정 모드를 갖춘 정밀 스풀 구조와 내구성이 뛰어난 알루미늄 합금 본체가 특징입니다. 4V 솔레노이드 밸브 및 4A ​​공압 밸브와 완전히 상호 교환 가능하며 표준 공압 시스템을 위한 범용 수동 제어 구성 요소입니다.

  1.1 표준 5포트 인터페이스 정의

     • P 포트: 메인 압축공기 흡입구

     • A/B 작업 포트: 확장 및 후퇴 스트로크를 제어하기 위해 복동 실린더를 연결하기 위한 이중 출력 포트

     • R/S 배기구: 소음 감소를 위해 표준 머플러 설치와 호환되는 압력 방출 배기 포트

     • 드라이브 모드: 직선 수동 레버 토글 작동

     • 구조적 특징: 고정밀 스풀형, 고강도 알루미늄 합금 바디, 스프링 리셋/강구 위치 결정 구조로 안정적인 작동 가능

2. 5/2 Way 수동레버밸브(2위치)

  2.1 스프링 수동복귀형(4H210/310/410)

     • 작동 원리: 레버를 전환하면 공기 회로가 반전됩니다. 레버는 손을 놓은 후 스프링 힘에 의해 자동으로 재설정됩니다.

     • 핵심특성: 핸드 릴리즈 방식으로 즉각적인 리셋이 가능하며 오작동 방지 성능이 우수하고 작동 안전성이 높습니다.

     • 일반 모델: 4H210-08 (G1/4 포트, 5/2 웨이 스프링 리셋 수동 밸브)

  2.2 수동잠금형(4H210L/310L)

     • 작동 원리: 레버 자동 잠금 구조를 갖추고 있습니다. 밸브는 전환 후 반대 위치를 유지하며 복귀하려면 수동 재설정이 필요합니다.

     • 핵심특성: 안정적인 위치 결정과 장기간의 위치 유지로 우발적인 터치와 오작동을 효과적으로 방지하여 장시간 작업 환경에 적합합니다.

     • 일반 모델: 4H210L-08 (G1/4 포트, 5/2 방향 잠금 수동 밸브)

3. 5/3 Way 수동레버밸브(3포지션)

  4H230/330/430 시리즈 5/3 방향 수동 밸브는 고급 공압 제어 요구 사항을 충족하기 위해 세 가지 전문 중간 위치 기능을 갖춘 이중 안정적인 강철 볼 위치 지정 설계를 채택했습니다.

     • 클로즈드 센터(C타입): 중간 위치에서 완전 닫힘. 매달린 스테이션과 수직 스테이션에 대한 실린더 잠금, 압력 유지 및 낙하 방지 보호를 실현합니다.일반 모델: 4H230C-08

     • 배기 센터(E 타입): A/B 작동 포트는 중간 위치의 배기 포트와 통신합니다. 시스템은 압력을 완전히 방출하여 자유로운 실린더 플로팅, 수동 장비 디버깅 및 안전 보호를 가능하게 합니다.일반 모델: 4H230E-08

     • 프레셔 센터(P형): P 공기 흡입구는 중간 위치에서 A/B 포트와 통신하여 복동 실린더를 단동 출력으로 변환하여 동기 클램핑 및 힘 균형 제어를 수행합니다.일반 모델: 4H230P-08

4. 표준 모델 코딩 규칙 및 공통 모델

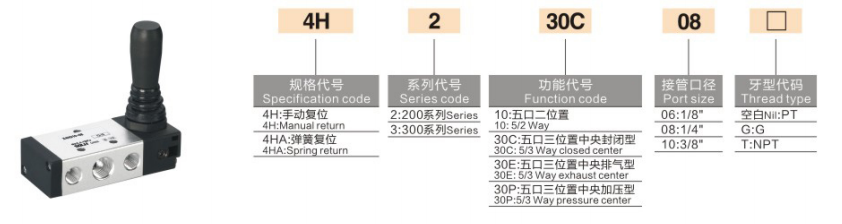

 1. 코딩 로직: 4H [크기 코드] [기능 코드] - [포트 크기]

  2. 주류 공통 모델

     • 4시간210-08: 5/2 way 스프링 리셋, G1/4 포트 범용 수동 밸브

     • 4시간210L-08: 5/2 way 자동 잠금 장기 위치 유지형

     • 4시간230C-08: 5/3 Way Closed Center, 실린더 압력유지 및 잠금형 모델

     • 4시간310-10: 5/2 way 스프링 리셋, G3/8 대유량 수동 제어 밸브

5. 범용 핵심 기술 매개변수

6. 핵심 제품 장점

     • 순수 수동 방폭 안전 성능: 전기 부품 및 전원 공급 장치가 필요하지 않으며 스파크 위험이 없습니다. 가연성, 폭발성 및 먼지가 많은 환경에서 장비 디버깅, 비상 정지 작동 및 수동 제어에 완벽하게 적합합니다.

     • 전체 시나리오를 위한 이중 포지셔닝 모드: 즉각적인 안전 복귀 및 오조작 방지를 위한 스프링 복귀형; 단시간 조그 및 장시간 작업 조건을 포괄하는 장기간 안정적인 위치 유지를 위한 잠금 유형입니다.

     • 다양한 3위치 중간 기능: C/E/P 3가지 중간 모드를 갖추고 있어 실린더 잠금 및 압력 유지, 시스템 안전 압력 완화 및 동기식 클램핑 균형 제어를 실현합니다.

     • 유연하고 보편적인 설치: 다각도 고정 설치로 패널 장착과 베이스 장착을 지원합니다. 완전히 보편적이며 설치 치수에 따라 4V 전기 제어 밸브 및 4A ​​공압 제어 밸브와 상호 교환 가능합니다.

     • 안정적이고 내구성 있는 작동: 정밀한 스풀 매칭과 스틸 볼 위치 결정 구조로 명확한 손 느낌, 선명한 반전, 낮은 마찰 및 긴 수명을 보장합니다.

7. 일반적인 응용 시나리오

     • 복동실린더의 수동 디버깅, 조그운전 및 유지보수 안전제어

     • 안전 도어 인터록 및 비상 정지 공압 회로, 방폭 구역 수동 제어

     • 무동력 설비 및 자동화 생산 라인의 수동 역전 제어

     • 전기/공압/수동 제어 모드의 유연한 전환을 위한 4V 전자기 밸브 및 4A ​​공압 밸브의 현장 교체 및 디버깅

한 문장 요약

     SOLH 4H 시리즈는 재설정/잠금 이중 위치 지정 및 C/E/P 3가지 중간 기능을 갖춘 범용 5/2 및 5/3 방향 수동 레버 밸브입니다. 순수 수동 안전 작동 및 4V/4A 완전한 상호 교환성을 특징으로 하는 이 밸브는 공압 시스템 수동 디버깅 및 안전 비상 정지 제어를 위한 표준 수동 작동 밸브입니다.
