5V 시리즈 솔레노이드 밸브 | 5/2 & 5/3 웨이

SOLH 5V 시리즈 5/2 및 5/3 방향 공압 솔레노이드 밸브, AirTAC 5V 시리즈와 완전히 호환 가능. 0.9W 저전력 코일, 3천만 주기 수명, 0.05초 이하의 고주파수 응답, IP65 등급, 깨끗한 내부 파일럿 배기 장치. 단일/이중 전기 제어 및 3위치 C/E/P 중간 기능이 제공되며 복동 실린더, 전자 제품, 식품 의료 청정 등급 자동화 장비에 이상적입니다.

5V 시리즈 솔레노이드 밸브 | 5/2 및 5/3 웨이 고주파 저전력 공압 제어 밸브

브랜드: Richge Technology의 SOLH | AirTAC 5V 시리즈 하이엔드 솔레노이드 밸브와 완벽하게 호환되는 교체품


1. 제품개요

     SOLH 5V 시리즈는 AirTAC의 원래 5V 시리즈와 완전히 호환 가능한 고급 5포트 공압 방향 솔레노이드 밸브입니다. 그것은 커버5/2 웨이 2위치 그리고5/3 웨이 3위치 기능적 유형. 저전력 에너지 절약 코일 설계로 고급 스풀 슬라이딩 구조를 채택하여 매우 긴 수명, 안정적인 고주파 스위칭 및 낮은 고장률이 특징입니다. 내부 파일럿 배기 구조와 IP65 보호 등급으로 전자, 식품, 의료 등 깨끗한 작업 환경에 적합합니다. 복동 실린더의 왕복 제어에 전문적으로 사용되는 이 밸브는 높은 표준의 자동화 공압 시스템에 선호되는 코어 제어 밸브입니다.

  1.1 핵심 포트 및 기능 정의

     • 5포트 구성: P(주 공기 흡입구), A/B(이중 작업 배출구), R/S(이중 독립 배기 포트)

     • 5/2 웨이 2위치: 단방향 역전 기능, 실린더 전진 및 후진 사이클 제어 완료

     • 5/3방향 3위치: 중간 중립 위치, 실린더 정지 유지 지원, 압력 유지 및 전체 배기 재설정 기능 장착

     • 핵심 애플리케이션: 모든 복동식 공압실린더의 전행정 왕복작동 제어에 특화


2. 핵심제품 분류 및 기능논리

  2.1 5/2 웨이 2점 솔레노이드 밸브

     • 단일 전기 제어(5V110/210/310): 방향 전환을 위한 전기화, 전원 차단 자동 스프링 재설정, 기존 왕복 조그 제어에 적합

     • 이중 전기 제어(5V120/220/320): 완전한 반전 동작을 위한 전기화, 전원 차단 상태 메모리 및 자체 유지, 장시간 위치 잠금 작업 조건에 적합

  2.2 5/3 Way 3점 솔레노이드 밸브(이중 전기 제어)

     다양한 현장 프로세스 요구 사항을 충족하는 세 가지 선택적 중앙 중립 기능:

     • 30C (중앙 폐쇄): 중앙 위치 P 포트가 닫혀 있고 A/B 포트가 R/S 배기 포트와 통신하여 모든 스트로크 위치에서 실린더 정지 및 압력 유지를 실현합니다.

     • 30E(중앙 배기): 중앙 위치 P 포트 폐쇄, A/B 이중 포트 완전 배기, 실린더 잔류 압력 없이 신속하게 재설정

     • 30P(중앙압력유지): 중앙 위치 P 포트는 A/B 포트와 통신하고 R/S 배기 포트는 닫혀 시스템 파이프라인 압력을 안정적으로 유지합니다.


3. 주류 모델, 구경 및 흐름 매개변수

모델 시리즈

포트 크기

유효 단면적

적용 가능한 시나리오

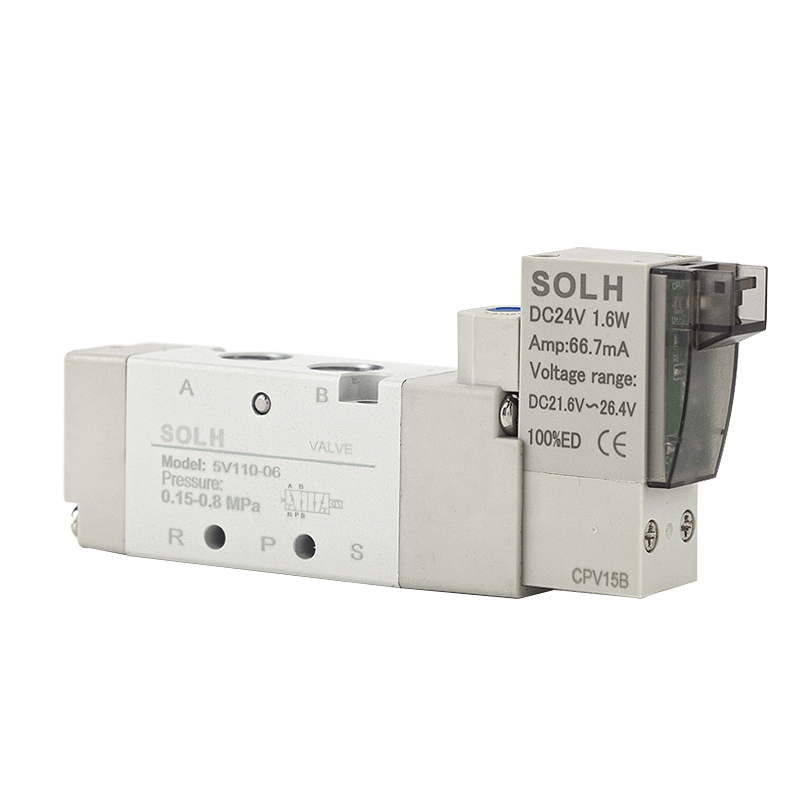

5V110/120/130

M5 / G1/8

~10.2mm²

소형 실린더, 디스펜싱 기계, 전자 정밀 조립 장비

5V210/220/230

G1/8 / G1/4

~17.0mm²

표준 실린더, 포장 기계, 일반 자동화 생산 라인

5V310/320/330

G3/8

~30mm²

대구경 실린더, 대유량 공압 처리 장치

5V410/420/430

G1/2

~50mm²

견고한 액추에이터, 대형 공작 기계, 산업용 중공압 시스템


4. 핵심 기술 매개변수

매개변수 항목

사양

작동 압력 범위

0.15~0.8MPa(파일럿 작동형, 파일럿 압력 필요)

보증 압력

1.5MPa

코일 전력 소비

0.9W만큼 낮은 저전력 에너지 절약 코일

보호등급

IP65, 완전 방진 및 방수 기능

작동 온도 범위

-20℃~+70℃

배선 모드

단자형 / DIN 소켓형

파일럿 배기 모드

내부 중앙 집중식 배기, 오일 오염 오버플로 없음

구조 유형

스풀 슬라이딩 방식, 무급유 작동

기계적 수명

3천만 회 이상의 스위칭 주기

응답 시간

0.05초 이하, 빠른 고주파 반전


5. 모델 코딩 빠른 해석

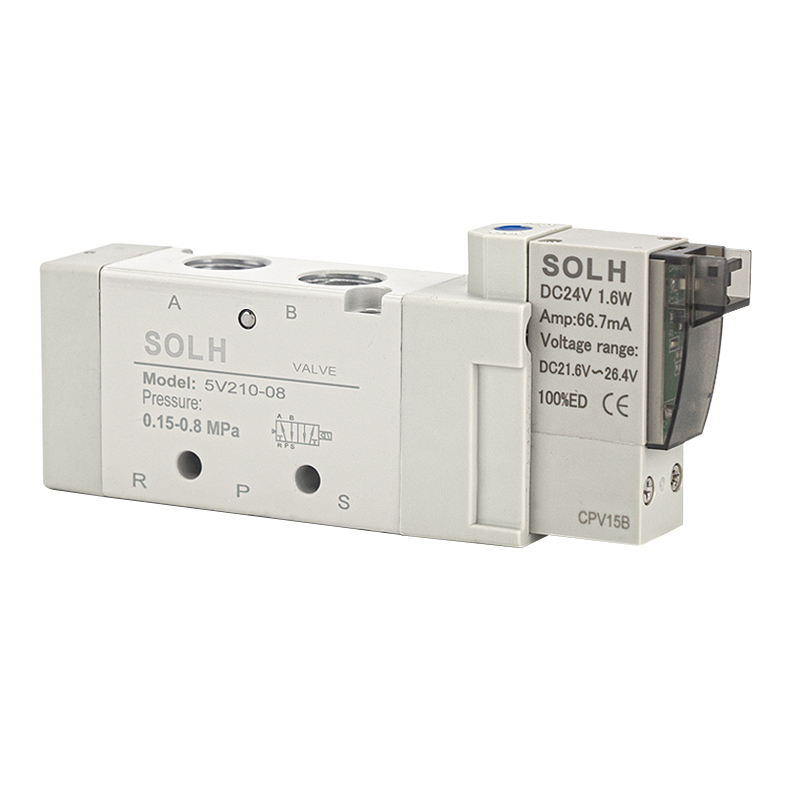

     5V210-08 DC24V를 표준 예로 사용

     • 5V: 5포트 2/3위치 공압 솔레노이드 밸브의 시리즈 기호

     • 2: 200 시리즈 사양, G1/8 및 G1/4 주류 구경에 해당

     • 10: 단일 전기 제어 2위치 유형;20 = 이중 전기 제어 유형;30C/E/P = 3위치 중앙 기능형

     • 08: 인터페이스 구경 G1/4;06 = G1/8;M5 = 마이크로 M5 스레드

     • DC24V: 정격 전압;B DC24V를 의미하며,A AC220V를 의미하며 다양한 전압 옵션 사용 가능


6. 핵심 제품 장점

     • 저전력 및 매우 긴 서비스 수명: 0.9W 저전력 에너지 절약 코일을 사용하여 장기간 동작전력 소모를 줄여줍니다. 마찰 저항이 낮은 고정밀 스풀 씰링 구조를 채택하여 3천만 회 이상의 안정적인 스위칭 주기를 지원하고 추후 유지 관리 빈도를 최소화합니다.

     • 초고속 고주파 응답: 최적화된 내부 공기 통로 설계로 0.05초 이내의 전환 응답 시간을 달성하여 자동화 생산 라인의 고주파 순환 동작 요구 사항에 완벽하게 적응합니다.

     • 깨끗한 환경 적응성: 중앙 집중식 내부 파일럿 배기 구조가 내장되어 있어 외부 오일 및 가스 범람 오염을 방지하여 전자, 식품 및 의료 산업의 무분진 및 청정 생산 기준을 완벽하게 충족합니다.

     • 강력한 통합 및 편리한 디버깅: 매니폴드 밸브 뱅크 통합 설치를 지원하여 장비 공간을 절약합니다. 밸브 본체에 수동 버튼이 장착되어 있어 단일 밸브 디버깅 및 장비 시운전이 용이합니다.

     • 안정적이고 내후성 성능: 넓은 온도 적응 범위와 IP65 방진, 방수 등급으로 복잡한 실내외 산업 환경에서도 안정적으로 작동합니다.


7. 일반적인 응용 시나리오

     • 복동실린더 왕복제어: 자동 핸들링, 재료 밀기, 고정 장치 클램핑, 회전 위치 지정 및 기타 공압 왕복 동작에 널리 사용됩니다.

     • 높은 표준의 자동화 생산 라인: 자동차 용접 라인, 포장 밀봉 및 절단, 전자 표면 실장, 식품 충진 및 기타 정밀 자동화 장비에 적용됩니다.

     • 고주파 및 깨끗한 작업 환경: 빈번한 역회전, 오염 제로, 장기적으로 안정적인 연속 작동이 필요한 산업 시나리오에 선호되는 밸브 유형입니다.


8. 선택 구별: 5V 시리즈 대 4V 시리즈 솔레노이드 밸브

특징적인 아이템

5V 시리즈 솔레노이드 밸브

4V 시리즈 솔레노이드 밸브

제품 포지셔닝

고주파 및 청정 시나리오를 위한 고급 에너지 절약형

범용형, 비용 효율적인 기존 옵션

전력 소비

초저(0.9W 에너지 절약 등급)

기존의 높은 전력 소비

서비스 수명

매우 긴(≥3천만 주기)

표준 기존 서비스 수명

배기 모드

주로 내부 청정 배기

내부배기, 외부배기 모두 가능

해당 산업

높은 표준 시나리오: 전자, 식품, 의료

일반 일반 산업용 공압 시스템


한 문장 요약

     SOLH 5V 시리즈는 저전력 소비, 매우 긴 수명 및 빠른 고주파 스위칭 성능을 갖춘 고급형 5/2 및 5/3 방향 공압 솔레노이드 밸브입니다. 깨끗한 내부 배기 및 IP65 방수 및 방진 설계를 특징으로 하는 복동 실린더 및 높은 표준의 청정 자동화 공압 시스템을 위한 최적의 코어 제어 밸브이며 AirTAC 오리지널 5V 시리즈와 완벽하게 호환됩니다.
