AC 시리즈 FRL 3유닛 콤보

AC 시리즈 FRL 3유닛 콤보 | AF+AR+AL 공압 공기 소스 처리 삼중 조립

브랜드: Richge Technology의 SOLIH | 표준 산업용 FRL 공압 서비스 장치

1. 제품 개요 및 정의

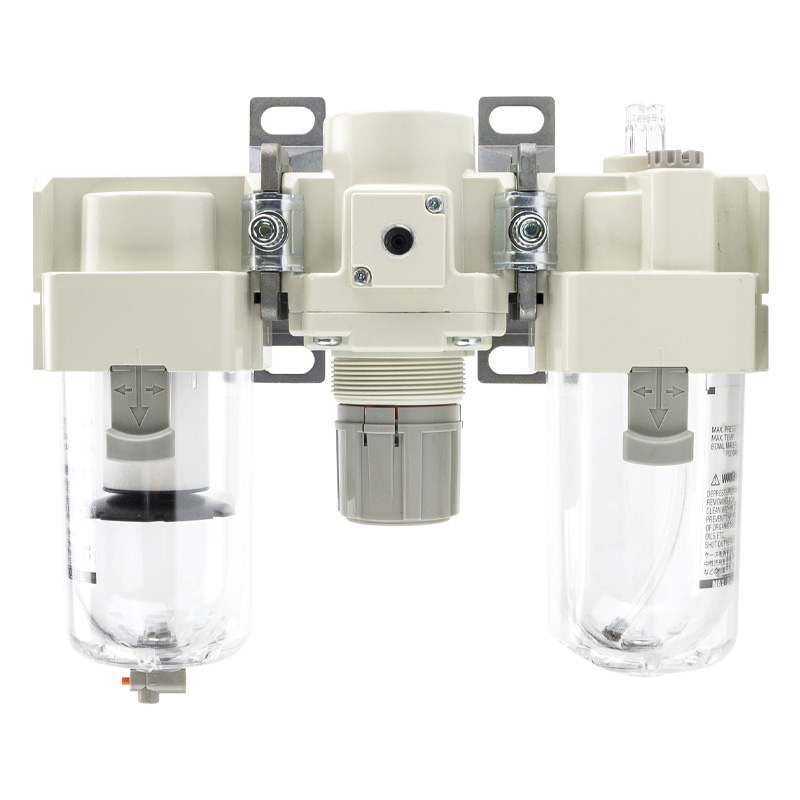

     SOLIH AC 시리즈FRL 3유닛 콤보 표준 풀 세트 공압 공기 소스 처리 어셈블리로 구성되어 있습니다.AF 에어 필터 + AR 압력 조절기 + AL 에어 루브리케이터. 불순물 및 수분 여과, 안정적인 압력 조절, 정밀한 마이크로 오일 윤활 등 전체 공정 공압 공기 처리를 하나의 모듈식 장치로 완성합니다. 이는 실린더, 솔레노이드 밸브 및 공압 모터와 같은 다운스트림 공압 구성 요소에 대한 포괄적인 보호 기능을 제공하여 구성 요소 마모를 효과적으로 줄이고 방해 장애를 방지하며 전체 공압 시스템의 서비스 수명을 연장합니다. 이는 전통적인 윤활 공압 회로에 대한 가장 표준적이고 필수적인 코어 어셈블리입니다.

2. 전체 시리즈 모델 및 사양표

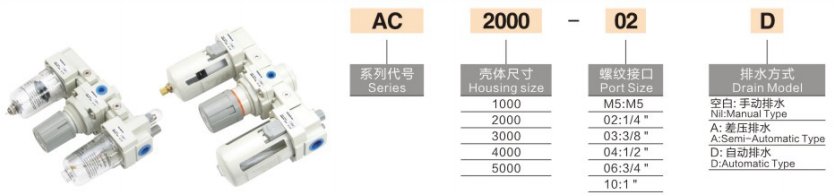

  접미사 코드 정의

     • -디: 자동 배수 기능(수동 배수 불필요)

     • -G: 고정밀 압력계 장착

  모델 예: AC4000-04D → 1/2인치 접속구경, 표준 FRL 3단 자동드레인 기능 포함

3. 핵심 기술 매개변수

4. 구조적 특징 및 제품의 장점

     • 통합된 모듈형 구조: 표준 접합 모듈형 설계로 신속한 설치, 분해, 교체가 가능합니다. 각 장치를 독립적으로 유지 관리할 수 있으므로 현장 유지 관리의 어려움과 교체 비용이 크게 줄어듭니다.

     • 고효율 사이클론 수분분리: 원심분리형 선회수 제거 구조를 채용하여 공기 중의 액체수와 큰 입자를 신속하게 분리하여 정밀 필터 엘리먼트를 보호하고 전체적인 공기 정화 효율을 향상시킵니다.

     • 오버플로 유형 안정적인 압력 조절: 압력 조절기는 빠른 응답과 안정적인 압력 출력을 갖춘 오버플로 전압 안정화 구조를 채택하여 흐름 변화 또는 장비 진동으로 인한 압력 드리프트 및 변동을 효과적으로 방지합니다.

     • 손잡이 자동 잠금 조정: 자동 잠금식 압력 조절 손잡이 설계로 우발적인 접촉이나 장기간의 진동으로 인한 압력 매개변수 변경을 방지하여 공압 시스템의 장기적으로 안정적인 작동을 보장합니다.

     • 시각적인 오일 및 수위 디자인: 안전보호커버가 부착된 투명한 PC컵으로 필터수위와 윤활기유량을 실시간으로 관찰하여 적시에 배수 및 오일보급이 가능합니다.

     • 독립적인 교체 가능한 소모품: 전체 유닛을 교체하지 않고도 필터 엘리먼트와 루브리케이터 코어를 별도로 교체할 수 있어 장기적인 운영 비용이 절감됩니다.

5. 표준 공기 회로 작업 흐름

  공기 압축기 → AC FRL Three-Unit → 솔레노이드 밸브 → 공압 실린더 / 공압 액추에이터

     3개 장치는 수분 및 불순물 필터링 → 입력 압력 안정화 → 윤활유 원자화 등 단계별 공기 처리를 수행하여 터미널 공압 구성품에 깨끗하고 안정적인 윤활 공기 공급원을 제공합니다.

6. 일반적인 응용 시나리오

     • 산업 자동화 장비: 자동공작기계, 조작기, 자동화 생산라인의 공기원 전처리제입니다.

     • 경공업 제조 라인: 포장, 인쇄, 섬유 및 전자 가공 장비에 안정적인 공기 공급.

     • 윤활 공압 부품: 오일 윤활이 필요한 텔레스코픽 실린더, 공압 그리퍼, 공압 모터에 대한 특수 공기원 처리입니다.

     • 워크샵 중앙 공기 소스 시스템: 공기압축기 주배관의 2차 정화 및 압력 안정화를 통해 공압 시스템 전반의 안정성을 향상시킵니다.

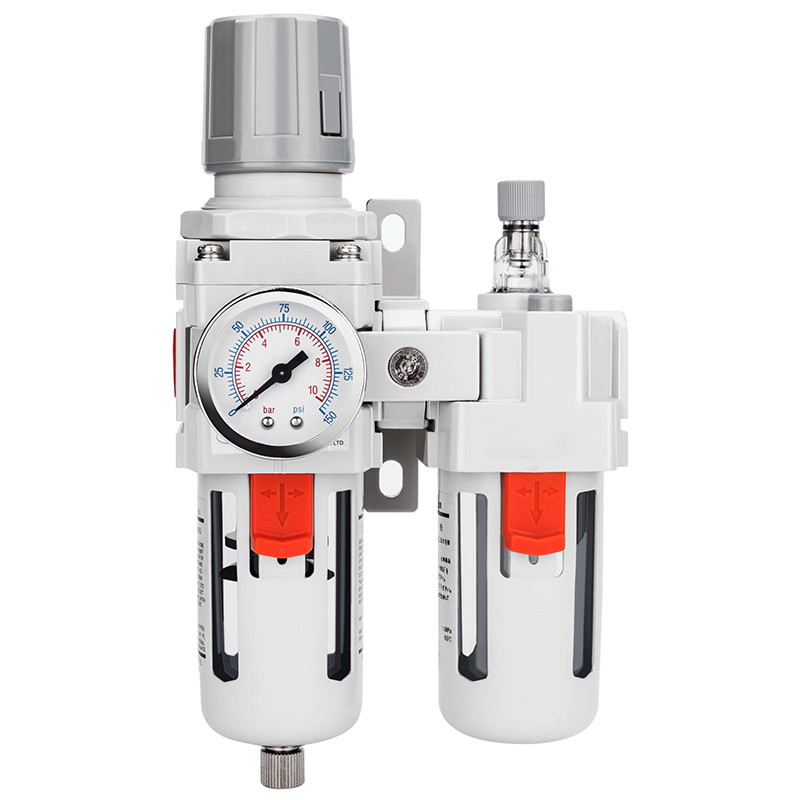

7. 선택 가이드: 2유닛 VS 3유닛

8. 일일 유지 관리 지침

     • 필터 컵의 수위가 경고선 아래인지 확인하기 위해 정기적으로 물을 배수하십시오.

     • 공기압 차이가 눈에 띄게 증가하거나 기존 사용 기간이 6~12개월이 지나면 필터 요소를 교체하십시오.

     • 정상적인 처리 효율을 보장하려면 밸브 본체의 공기 흐름 화살표에 따라 수직으로 엄격하게 설치하십시오.

     • 터미널 부품의 균일한 윤활을 보장하기 위해 오일 미스트 분무 상태를 정기적으로 점검하십시오.

한 문장 요약

     SOLIH AC 시리즈 FRL 3유닛 콤보는 여과, 압력 안정화 및 미세 윤활 기능을 통합하고 모듈형 설치, 안정적인 압력 출력 및 시각적 유수 모니터링을 특징으로 하며 기존 윤활 공압 자동화 시스템의 표준이자 가장 널리 사용되는 공기 소스 처리 솔루션입니다.
