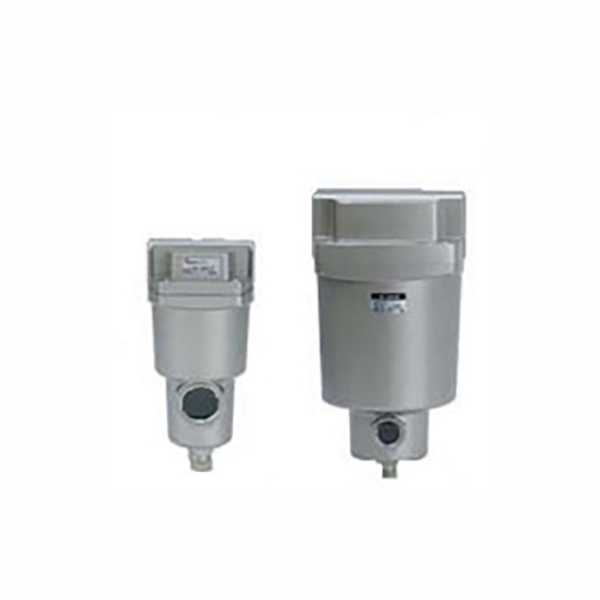

AFF/AM 시리즈 압축공기 정화필터(메인스트림 라인)

상표:Richge Technology의 SOLH

시리즈 포지셔닝 및 핵심 기능

     AFF와 AM은 핵심 결합 공기원 정화 어셈블리를 구성합니다. AFF는 고체 불순물과 응축된 물방울을 제거하는 1차 거친 필터 역할을 하며, AM은 미세 오일 에어로졸 제거를 위한 정밀 오일 미스트 분리기로 압축 공기 청정도를 개선하고 다운스트림 공압 액추에이터를 완벽하게 보호합니다.

  1. AFF 시리즈 메인 라인 거친 필터

     -- 여과 정밀도: 1μm, 입자 포집율 99%(기존 3μm 등급에서 업그레이드됨)

     -- 핵심 기능: 큰 먼지, 녹 잔해 및 대량 응축수 제거, 전면 1차 여과로 수분 분리 효율 99%

     -- 청결도 기준: ISO8573-1:2010 [4:7:4]

  2. AM 시리즈 오일미스트 세퍼레이터(미세필터)

     -- 여과 정밀도: 0.1μm, 마이크로 오일 미스트 포집율 99%(기존 0.3μm 등급에서 업그레이드)

     -- 핵심 기능: 완전한 오일 미스트 분리, 출구 잔류 오일 농도 ≤1mg/m3(0.8ppm), 오일 프리 윤활 공정 요구 사항을 완벽하게 준수

     -- 청결 기준: ISO8573-1:2010 [2:7:3]

  3. 공유된 일반 이점

     -- 초저압력 강하 5kPa 이하, 에너지 절약, 기존 모델 대비 유량 20% 증가

     -- 경량 스테인레스 스틸 액체 저장 그릇, 최대 52%까지 무게 감소

     -- 시각적인 유지 관리 알림: 필터 교체 시기를 판단하기 위한 빨간색 링이 있는 표준 내장 막힘 표시기; 빠른 모델 식별을 위해 색상으로 구분된 필터 엔드 캡

     -- 모듈식 캐스케이드 설계로 AMD/AMH 초미세 필터와 직렬로 연결하여 다중 등급 초청정 공기 요구 사항을 충족할 수 있습니다.

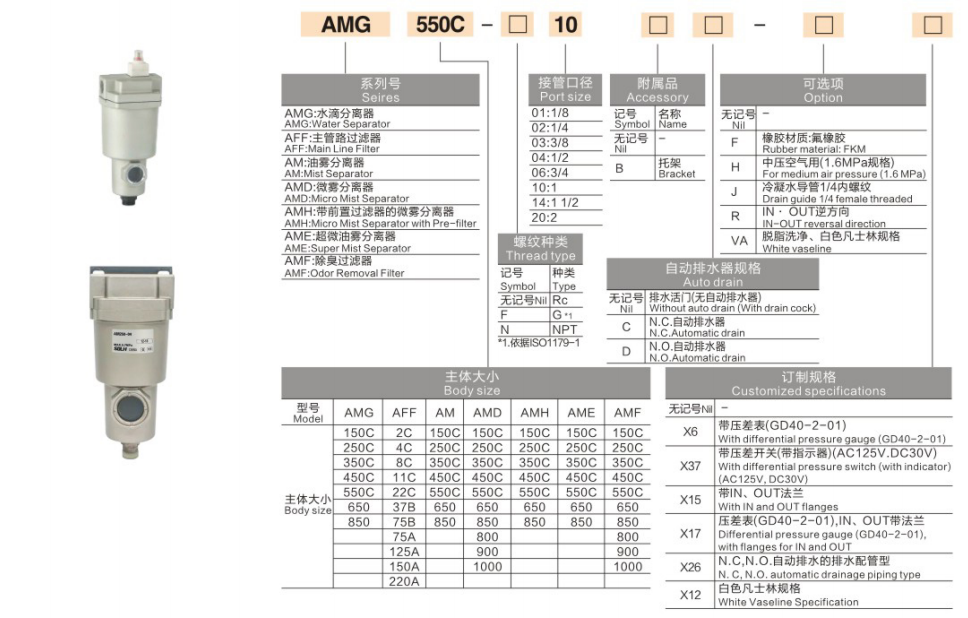

완전한 모델 명명 규칙

 1. 예시 모델: AFF40-04; AM50-10D

  2. 표준 주문 예

     -- AFF 거친 필터, 1/2" 포트, 자동 배수: AFF40-04D

     -- AM 오일 미스트 분리기, 1" 포트, 자동 배수: AM50-10D

     -- 고유량 7000 L/min, 1.5" 포트: AM70D-14

범용기술규격(표준시험조건 : 0.7MPa, 20℃)

  1. 일반 공통 매개변수

     -- 적용 가능한 매체: 압축 공기 (사전 필터 ≥40μm 업스트림 필요)

     -- 작동 압력 범위: 0.1~1.0 MPa; 파열 방지 압력 1.5MPa

     -- 작동 주위 온도: -5 ~ 60℃ (그릇 내부에 얼음이 형성되지 않음)

     -- 배수 구성: 표준으로 수동 배수; 접미사 -D를 통한 자동 배수 옵션

  2.전체 시리즈 흐름 및 치수 매개변수 테이블

단계별 선택 지침

  1. 여과 등급 매칭 방식

     -- 일반 일반 공압 회로: AFF(1μm 거친 필터) → 압력 조절기 → 윤활기

     -- 오일프리 정밀 자동화 장비 : AFF → AM (0.1μm 오일 미스트 분리기) → 단말 장비

     -- 초고청정 반도체/광학 공정: AFF → AM → AMD (0.01μm 초미세 필터)

  2. 흐름 마진 계산

     -- 전체 시스템 최대 공기 소비량보다 정격 유량이 1.2~1.5배 높은 모델을 선택하십시오. 과부하된 흐름은 여과 효율을 크게 감소시키고 압력 손실을 증가시킵니다.

  3. 배수 모드 선택

     -- 24시간 무인 연속 생산, 높은 응축수 수율: -D 자동 배수 버전 선택

     - 간헐적인 저주파 장비: 표준 수동 배수 유형으로 충분함

  4. 포트 매칭 원리

     -- 주 파이프라인 직경과 일관된 필터 포트 크기; 추가 압력 강하를 방지하려면 직경을 줄이거나 늘리지 마십시오.

일반적인 산업 응용 시나리오

     -- 일반 산업 자동화: CNC 공작 기계, 에어 실린더, 솔레노이드 밸브 프런트 엔드 수분 및 오일 제거

     -- 식품 및 의약품 제조: 제품 오염을 방지하기 위한 오일 프리 청정 공기 공급원

     -- 3C 전자 및 코팅 작업장: 오일 미스트를 제거하여 표면 코팅 결함 및 정밀 부품 오염 방지

     -- 공기 압축기 후처리 시스템: 전체 공기 순도를 업그레이드하기 위해 냉각/흡착식 공기 건조기와 계단식 연결

성능 비교: AFF VS AM

한 문장 요약

     SOLH AFF 1μm 메인 라인 거친 필터 및 AM 0.1μm 오일 미스트 분리기는 전체 300~14500L/min 유량 범위, 시각적 막힘 표시기 및 옵션 자동 배수 기능을 갖춘 모듈형 캐스케이드 공기 정화 장치를 형성하며 일반 공압, 식품, 의료, 전자 및 분무 오일 프리 공기 소스 처리를 위한 ISO8573-1 표준을 준수합니다.
