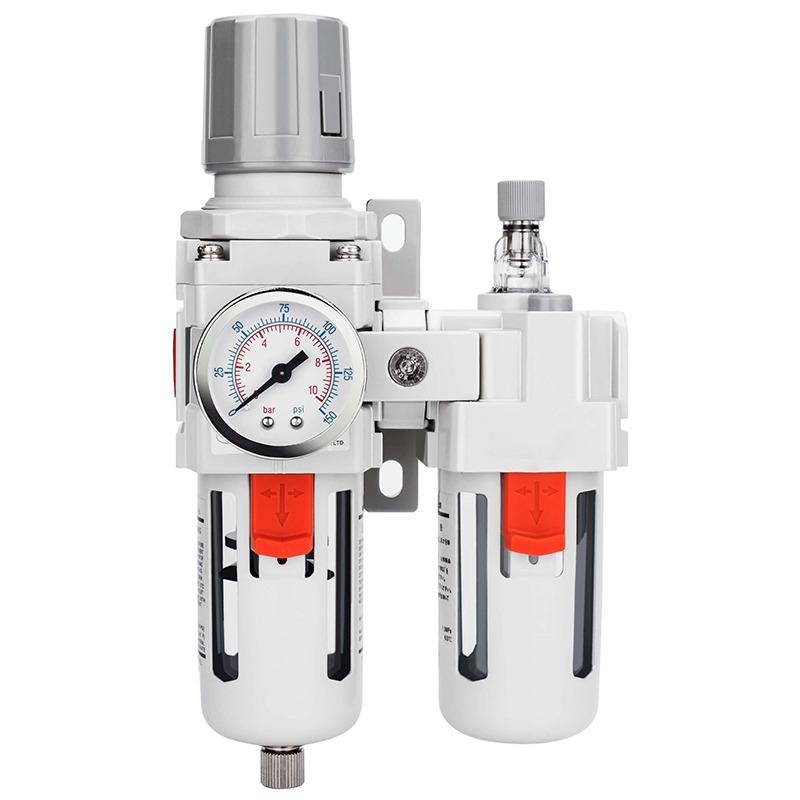

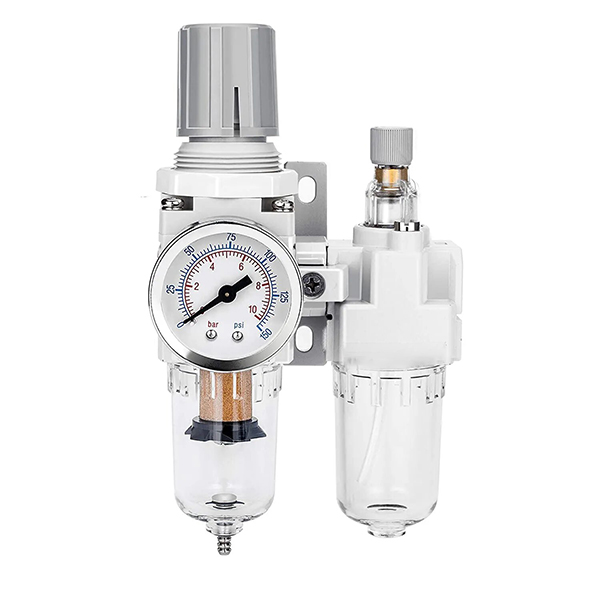

AC 시리즈 공압식 FRL 2유닛 콤보

AC 시리즈 공압식 FRL 2유닛 콤보 | AF+AR 공기 필터 및 조절기 통합 공기 소스 처리 장치

브랜드: Richge Technology의 SOLIH | 표준 산업용 공압 공기 소스 처리 어셈블리

1. 제품개요

     SOLIH AC 시리즈는표준 통합 2유닛 공압식 공기원 처리 콤보, AF 공기 필터와 AR 압력 조절기를 하나의 모듈식 어셈블리에 결합합니다. 단일 설치로 전문적인 압축 공기 정화 및 안정적인 압력 조절을 완료하여 일정한 시스템 작동 압력을 유지하면서 습기, 먼지 및 미립자 불순물을 효과적으로 제거합니다. 통합 구조, 공간 절약형 설치 및 간단한 유지 관리 기능을 갖춘 이 제품은 자동화 공압 장비의 가장 주류인 표준 구성으로, 압축기 및 다양한 공압 액츄에이터의 프런트 엔드 공기 공급원 컨디셔닝에 완벽하게 적합합니다.

2. 제품 포지셔닝

  AC 2유닛 콤보 = AF 물 및 먼지 여과 + AR 압력 안정화 및 감소

     1차 공기원 정화 및 정밀한 압력 제어를 위해 공기압축기 후단에 설치됩니다. 이는 오일 프리 청정 장비 및 일반 공압 회로 안정화 시나리오에 널리 사용되는 산업 자동화 공압 시스템을 위한 범용 표준 어셈블리입니다.

3. 전체 시리즈 모델 및 흐름 등급

4. 핵심 기술 사양

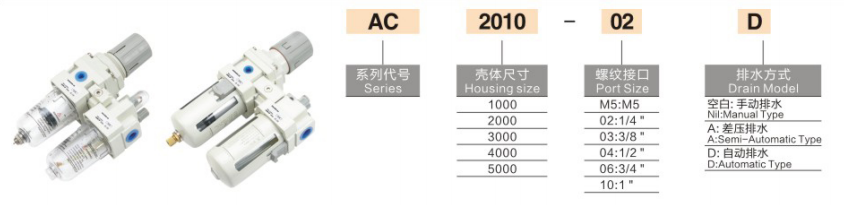

5. 모델 코딩 규칙 및 설명

     • AC2010-02: 2유닛 공기원 콤보, 2000 사이즈, Rc1/4 포트, 표준 수동 배수

     • AC4010-04D: 2단 공기원 콤보, 4000 사이즈, Rc1/2 포트, 자동 배수 방식

     • AC3010-03G: 고정밀 압력 게이지를 갖춘 2유닛 콤보

  접미사 정의

     • 접미사 없음: 수동드레인(경제적인 표준형)

     • -디: 자동배수 (24시간 연속운전 장비용)

     • -G: 육안으로 압력을 조절할 수 있는 압력계 장착

6. 구조적 특징 및 제품의 장점

     • 통합 모듈형 설계: 필터와 레귤레이터가 통합된 구조로 일체형 설치 및 분해가 가능하여 파이프라인 공간을 크게 절약하고 현장 레이아웃 및 일일 유지 관리를 단순화합니다.

     • 효율적인 물 분리 및 긴 서비스 수명: 전단계 원심분리 방식으로 큰 물안개와 불순물을 효율적으로 제거하여 필터 엘리먼트 부하를 줄이고 5μm 정밀 필터 엘리먼트의 수명을 연장합니다.

     • 안정적인 압력 출력 및 빠른 응답: 오버플로형 압력 조절 구조는 민감한 압력 반응과 안정적인 하류 압력을 보장하여 장비 작동 중 압력 변동을 효과적으로 방지합니다.

     • 오조작 방지 자동 잠금 구조: 손잡이 자동 잠금식 압력 조절 설계로 장비 진동이나 우발적인 접촉으로 인한 압력 드리프트를 방지하여 장기적으로 안정적인 공압 시스템 매개변수를 보장합니다.

     • 시각적 수위 모니터링: 보호 커버가 있는 투명한 PC 물컵은 수위를 실시간으로 시각적으로 관찰하여 여과 품질과 하류 구성 요소에 영향을 미치는 과도한 물 축적을 방지합니다.

     • 무료 업그레이드 및 확장: 표준 모듈식 인터페이스는 AL 오일 미스터와의 직접 접합을 지원하여 윤활 공압 회로용 완전한 3유닛 FRL 어셈블리로 빠르게 업그레이드합니다.

7. 일반적인 응용 시나리오

     • 자동화산업설비: 자동화 기계, 공작기계, 로봇팔, 정밀자동화 생산라인의 공기원 전처리.

     • 경공업 파이프라인 장비: 전자, 포장, 인쇄, 섬유 및 조립 라인 공압 시스템을 안정적으로 정화합니다.

     • 공압 부품 보호: 실린더, 솔레노이드 밸브 및 공압 공구의 프런트 엔드 여과 및 압력 안정화를 통해 마모 및 고장률을 줄입니다.

     • 중앙 집중식 공기 소스 처리: 공장 작업장의 주요 공기 파이프라인에 대한 1차 공기 정화 및 압력 조절을 통해 전반적인 공기 공급원 품질을 향상시킵니다.

8. 일일 유지 관리 지침

     • 정기배수: 컵에 쌓인 물을 정기적으로 배수하여 수위가 경고선 아래인지 확인하고 액체 물이 하류 회로로 유입되는 것을 방지합니다.

     • 적시에 필터 요소 교체: 차압이 크게 상승하면 필터 엘리먼트를 즉시 교체하십시오. 최적의 여과 성능을 유지하려면 6~12개월마다 정기적으로 교체하세요.

     • 표준 설치: 정상적인 수분 분리 및 압력 조절 효율을 보장하기 위해 본체의 공기 흐름 화살표를 엄격하게 따라 수직으로 설치하십시오.

9. FRL 2유닛 및 3유닛 선택 지침

     • AC 2개 장치(필터 + 레귤레이터): 적합오일 프리 및 깨끗한 공압 장비, 전자 정밀 장비, 진공 시스템 및 오일 프리 실린더와 같은.

     • AC 3개 장치(필터 + 조절기 + 윤활기): 오일 윤활이 필요한 기존 공압 실린더, 공압 모터 및 이동 공압 부품에 적합합니다.

한 문장 요약

     SOLIH AC 시리즈 2유닛 콤보는 모듈식 설치, 드리프트 방지 압력 조절 및 시각적 수위 모니터링을 특징으로 하는 고효율 공기 여과와 정밀한 압력 안정화를 통합하며 산업용 자동화 공압 시스템을 위한 가장 비용 효율적이고 널리 적용 가능한 표준 공기 소스 처리 솔루션입니다.
