AW 시리즈 필터 레귤레이터

AW 시리즈 필터 레귤레이터 | SOLIH 통합 압축 공기 여과 및 감압 장치

브랜드: Richge Technology의 SOLH | 올인원 공압식 공기 소스 처리 장치

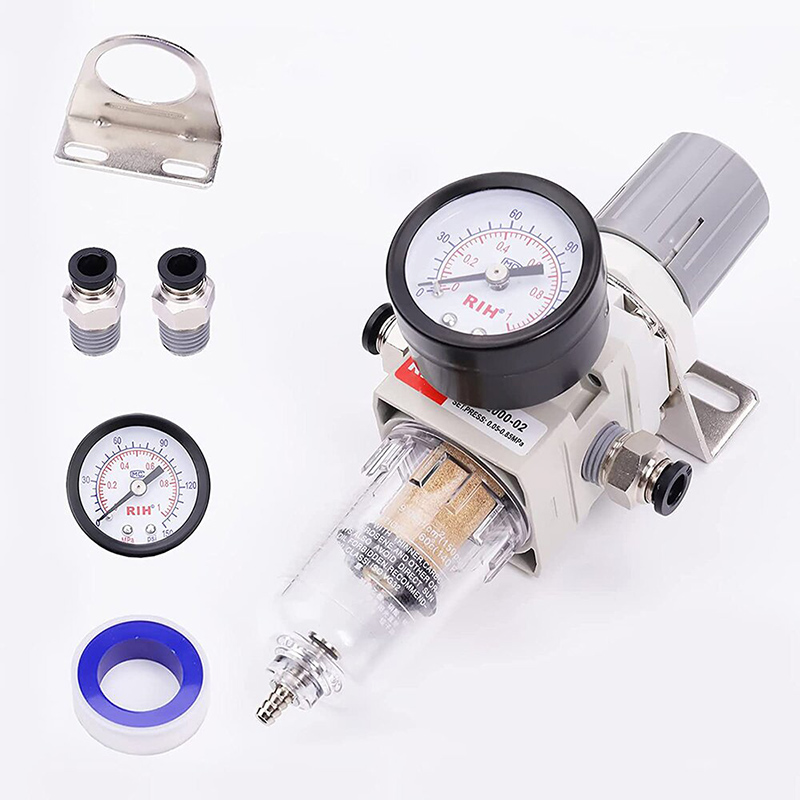

1. 제품개요

     SOLIH AW 시리즈 필터 조절기는 공기 여과 및 압력 조절 기능을 통합한 올인원 공기원 처리 장치입니다. 공기 압축기 직후에 1차 공기 정화 및 압력 안정화를 수행하여 별도의 AF 필터와 AR 조절기 어셈블리에 대한 공간 절약형 대안 역할을 합니다. 컴팩트한 구조로 현장 설치가 단순화되고 전체 공압 시스템 설치 공간이 줄어듭니다.

2. 일반 기술 사양

3. 모델 및 포트 크기 범위

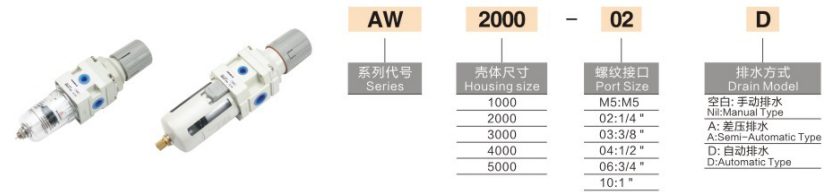

  모델 코드 설명 및 예

     • AW2000‑02: 필터 조절기, 시리즈 2000, Rc1/4", 수동 배수

     • AW4000‑04D: 필터 레귤레이터, 시리즈 4000, Rc1/2", 자동 배수

     • AW3000-03G: 압력 게이지가 장착된 필터 조절기

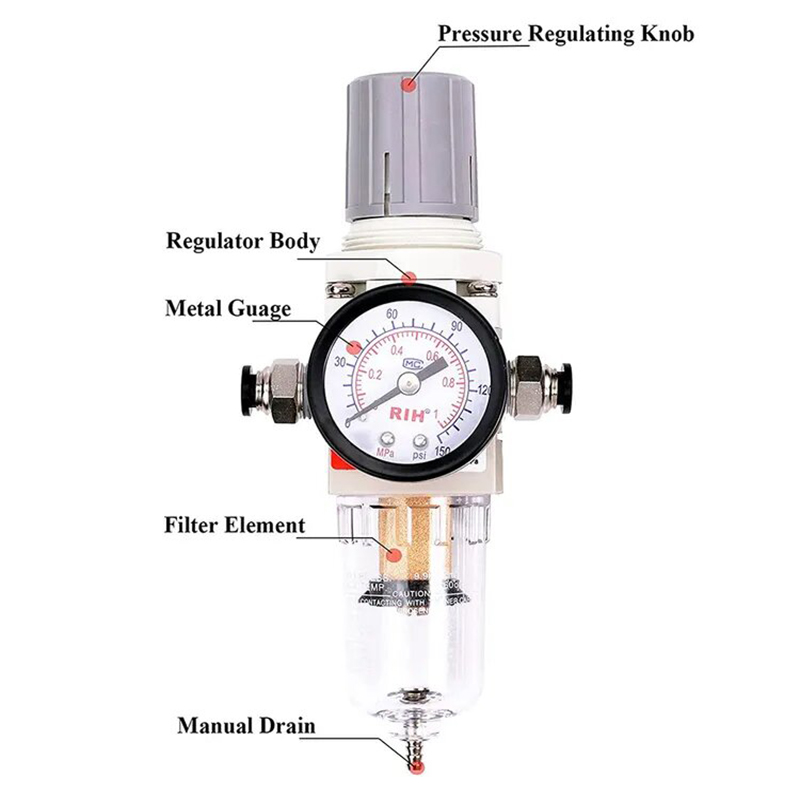

4. 구조적 특징 및 장점

     • 통합형 일체형 디자인: 필터볼과 압력조절기가 하나의 유닛으로 결합되어 있어 설치가 간편하고 연결점이 적습니다.

     • 사이클론 수분 분리: 공기가 필터 카트리지를 통과하기 전에 원심력 소용돌이로 액체 수분을 제거하여 필터 엘리먼트의 수명을 효과적으로 연장합니다.

     • 당겨서 조정하고 밀어서 잠그는 손잡이: 압력을 조정하려면 손잡이를 위로 당깁니다. 잠금 위치까지 아래로 밀어 진동이나 우발적인 접촉으로 인한 의도하지 않은 압력 변화를 방지합니다.

     • 내장형 압력 게이지 포트: 별도의 어댑터 없이 압력계를 직접 장착할 수 있는 포트입니다.

     • 보호 커버가 있는 투명 PC 보울: 필터볼 내부 수위를 실시간으로 육안으로 관찰합니다.

     • 모듈식 접합 호환성: AL 시리즈 윤활기와 직접 조립하여 완전한 AC 시리즈 FRL 3유닛 콤보를 구성할 수 있습니다.

5. 일반적인 응용 시나리오

     • 자동화 장비, 공작기계, 생산 라인의 1차 공기 정화 및 압력 안정화

     • 스프레이 장비, 공압 도구, 솔레노이드 밸브 및 실린더를 위한 프런트 엔드 공기 소스 처리

     • 작업장 주 파이프라인 및 공기 압축기 배출구에 대한 중앙 집중식 압력 조절 및 정화

6. 유지관리 지침

     • 정기적으로 응축수를 배출하십시오. 수위를 경고선 아래로 유지하십시오.

     • 압력 강하가 눈에 띄게 증가하거나 정상 작동 후 6-12개월 후에 필터 요소를 교체하십시오.

     • 수직으로 장착하십시오. 본체 공기 흐름 화살표를 실제 공기 흐름 방향에 맞춥니다.

7. 권장 공기 회로 조합

     • 표준 윤활 회로: AW 필터 레귤레이터 → AL 윤활기 → 공압식 액추에이터

     • 오일 프리 클린 회로: AW 필터 레귤레이터(AL 윤활 장치 없음) → 공압식 개폐기
