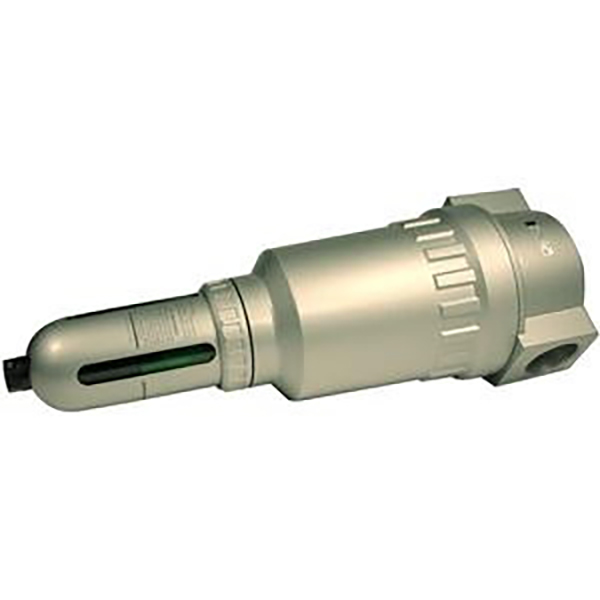

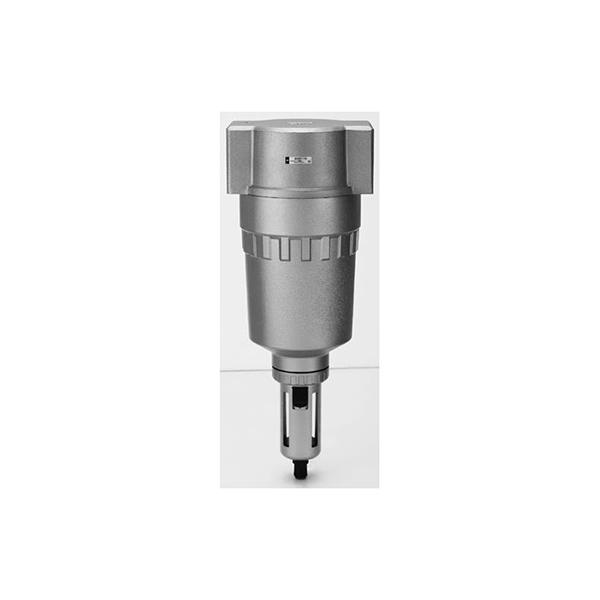

AF800 / AF900 시리즈 대용량 고유량 공기 필터

상표:Richge Technology의 SOLH

제품개요

     SOLH AF800 및 AF900은 산업용 대구경 고용량 메인 파이프라인 공기 필터로, SMC 오리지널 AF800/AF900과 완전히 치수 및 성능을 호환할 수 있습니다. 공기 압축기 주 공기 공급원, 전체 생산 라인 중앙 집중식 공기 공급 및 다중 밸브 아일랜드 고유량 공압 시스템용으로 설계되었습니다. 소형 분할 공기 서비스 장치 AF200/300/400과 달리 이 제품은 대형 흐름 채널, 초고속 처리 흐름 및 대용량 물 수집 용기를 특징으로 합니다.

     압축 공기 내부의 응축수, 녹, 먼지 불순물을 원심 분리하여 다운스트림 솔레노이드 밸브, 실린더, 진공 이젝터 및 대형 공압 액추에이터를 완벽하게 보호하여 전체 공압 라인의 고장률을 크게 줄입니다.

두 가지 완전한 사양:

   1. AF800: 중대형 유량, 포트 G1¼ / G1½(1.25 / 1.5인치)

   2. AF900: 초대형 메인 파이프라인 필터, 포트 G2(2인치)

     옵션 액세서리: 수동 배수/플로트 자동 배수, 다등급 필터 요소, 투명 PC 보울/금속 방폭 보울. 공작 기계 클러스터, 리튬 배터리 생산 라인, 도장 작업장 및 고전력 공기 소스 수요가 있는 전체 화학 장비와 널리 일치합니다.

완전한 모델 코딩 규칙

   전체 주문 코드 형식: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900 : 대용량 고유량 에어필터 시리즈 코드

    2. F12/F16/F20: 포트 나사산 크기

     -- F12 = G1¼(1.25")

     -- F16 = G1½(1.5")

     -- F20 = G2(2")

   3. 중간접미사 : 배수형

     -- 공백: 표준 수동 하수구

     -- AD47: NC 상시 폐쇄형 플로트 자동 배수 장치(PC 보울의 경우, 장비 정지 후 공기 누출 없음)

     -- AD48-6: 상시 개방형 플로트 자동 배수 장치 없음(나일론 금속 보울의 경우 연속 자동 배수 장치)

   4. 끝접미사 : 물그릇 재질 옵션

     -- 공백: 표준 투명한 PC 그릇 + 금속 충돌 방지 보호 덮개

     -- M: 액체 레벨 관찰 창이 있는 녹 방지 금속 그릇(먼지가 많거나 기름이 많거나 실외의 열악한 환경용)

     -- MG: 원격 물량 관찰을 위한 액체 레벨 게이지가 내장된 금속 그릇

   5. 사용자 정의 가능한 필터 요소 정밀도:

     - 표준 5μm; 옵션 2μm 고정밀, 10/20/40/70/100μm 거친 필터

유니버설 코어 기술 사양표

내부 구조 및 여과 작동 원리

  1. Stage1: 원심수 분리 가이드 구조

     - 기류는 접선 방향을 따라 고속으로 회전합니다. 원심력에 의해 액체 응축수, 기름 방울 및 큰 녹 입자가 용기 내벽으로 던져지고 중력에 의해 바닥에 침전됩니다. 95% 이상의 액체 오염 물질을 사전 분리하여 필터 엘리먼트 부하를 줄이고 교체 주기를 연장합니다.

  2. 2단계: 다층 섬유 필터 요소

     - 원심 탈수 후 압축 공기는 다층 섬유 필터 카트리지를 통과하여 작은 고체 먼지와 미세한 오일 에어로졸 입자를 차단합니다. 2μm 고정밀 버전은 정밀 비례 밸브 및 진공 회로를 위한 매우 깨끗한 공기 공급원을 제공합니다.

  3. 그릇 위에 워터 스플래시 배플 파티션 내장

     --  깨끗한 공기 파이프라인으로의 공기 흐름에 의해 액체 물이 2차적으로 혼입되는 것을 방지하기 위해 바닥에 침전된 물을 격리합니다.

  4. 분리형 물그릇 + 배수구 어셈블리

     바닥에 두 개의 배수 솔루션이 통합된 배수 밸브:

     -- 수동 배수: 하단 버튼을 눌러 축적된 물을 수동으로 배수합니다.

     -- 플로트 자동 배수 : 물이 임계값에 도달하면 플로트가 상승하여 자동으로 배수구를 열어 연속 생산 라인을 위한 무인 작동

   5. 경질 알루마이트 알루미늄 합금 본체

     -- 매우 낮은 공기 흐름 저항을 갖춘 대형 직선 흐름 채널, 가득 찬 상태에서 명백한 압력 강하 없이 안정적인 공기 공급

     -- 대유량 부하; 기름 방지 및 부식 방지 표면 처리.

옵션 액세서리 및 재료 선택 가이드

   1. 세 가지 물그릇 옵션

   1.1 표준 투명 PC 그릇(공장 기본값)

     -- 이점: 작업장 철 스크랩에 의한 파손을 방지하기 위해 금속 충돌 방지 쉘이 장착된 실시간 시각적 수위 관찰. 건조한 실내 일반 자동화 생산 라인에 적합합니다.

   1.2 나일론 금속 보호 그릇(접미사 M)

     -- 장점: 높은 내충격성, 절삭유 및 UV 내후성, 부서지기 쉬운 균열 위험이 없습니다. 먼지가 많은 유성 도장 및 고온 공작 기계의 열악한 작업 조건에 이상적입니다.

   1.3 액체 레벨 게이지가 있는 금속 용기(접미사 MG)

     - 금속 본체의 외부 관찰 창, 차광된 폐쇄 방폭 환경을 위한 읽을 수 있는 물량, 화학 및 방폭 작업장에 선호됩니다.

   2. 2종 오토드레인 모델 비교표

  3. 필터 엘리먼트 정밀 선택 가이드

     -- 5μm 표준 필터: 대부분의 공작 기계, 실린더 및 솔레노이드 밸브에 범용, 최고의 비용 성능

     -- 2μm 고정밀 필터: 진공 이젝터, 정밀 비례 조절기, 3C 전자 생산 라인용 청정 공기 회로

     -- 10~100μm 거친 필터: 하류 정밀 공기 공급원 구성 요소를 보호하기 위해 공기 압축기 배출구에 있는 1차 사전 필터

핵심 제품 경쟁 우위

   1. 대구경 초저유동저항

     -- 소형 AF 시리즈보다 흐름 단면적이 훨씬 더 큰 1.25/1.5/2인치 직선형 밸브 본체. 다중 실린더 및 다중 밸브 아일랜드의 동기 작동 중 최소 압력 감쇠, 모든 장비에 대한 안정적인 출력 추력.

   2. 대용량 저수조

     -- 45cm³ 대용량 보울은 빈번한 배수 빈도를 줄여 공기 압축기 주 파이프라인의 중앙 집중식 여과에 적합합니다.

  3. 열악한 작업 조건에 대한 전체 적용 범위

     - 실내, 실외, 먼지가 많은 페인트 및 화학적 방폭 환경에 적용 가능한 투명 PC / 금속 방폭 그릇을 무료로 선택하십시오.

  4. 일치하는 완벽한 전체 라인 공기 공급원 솔루션

     -- AR800/AR900 대유량 압력 조절기 및 AL800/AL900 오일 미스트 윤활기와 결합하여 AFC 2유닛/AC 3유닛 대용량 항공 서비스 어셈블리, 완전한 주 공기 공급원 처리 장치를 구성할 수 있습니다.

  5. 수입 브랜드와 완전히 호환 가능

     -- 국제 주류 브랜드와 일관된 장착 치수, 나사산 사양 및 필터 요소 크기. 파이프라인이나 브래킷을 수정하지 않고 공기 압축기 주 파이프라인 개조를 위한 직접 교체입니다.

  6. 낮은 유지보수 및 긴 서비스 수명

     -- 원심분리 사전 분리로 필터 요소 오염 속도가 느려집니다. 필터 카트리지를 분해, 세척, 재사용할 수 있어 소모품 교체 비용이 절감됩니다.

표준 완전한 공기 소스 매칭 솔루션

  1. 솔루션 1: 고강도 생산 라인 주 공기 공급원 3유닛 조립

     -- 공기 압축기 출구 → AF900-F20 필터 + AR900 조절기 + AL900 윤활기(AC900 3피스 유닛) → PA 나일론 주 파이프라인 분기 → 4V 밸브 아일랜드, MSQ 로터리 테이블 실린더, 각 스테이션의 4F 풋 작동 콘솔

  2. 솔루션 2: 방폭형 리튬 배터리 및 도장 작업장을 위한 오일 프리 2유닛 조립

     -- 공기 압축기 메인 파이프라인 → AF800-F16 금속 보울 필터 + AR800 조절기(AFC800 2개 장치, 윤활 장치 제거) → 50-VFE/50-VPE 방폭 솔레노이드 밸브 + ZU 진공 이젝터 그래빙 스테이션

  3. 솔루션 3: 소형 공작 기계 클러스터를 위한 중앙 집중식 공기 공급 장치

     -- AF800-F12 (G1¼) 고유량 필터 → 3F 풋 밸브, SC 표준 실린더 및 C110 에어 블로우 건을 갖춘 여러 공작 기계를 공급하는 다중 방향 PU/PA 메인 파이프라인

일반적인 산업 응용 시나리오

     -- 대형 CNC 공작 기계 클러스터, 무거운 스탬핑 및 리벳팅 장비 주요 공기 공급원

     -- 리튬 배터리 코팅, 셀 조립 방폭 자동화 생산 라인

     -- 자동차 완성차 도장, 잉크 및 분진 방폭 작업장

     -- 대형 포장 라인, 다중 스테이션 중앙 집중식 공기 공급 장치를 분류하는 물류

     -- 완전한 공압 장비를 지원하는 화학 파이프라인 밸브 자동 제어, 석유 및 가스

     -- 다운스트림 정밀 공기 공급원 구성 요소를 보호하기 위해 공기 압축기실 호스트 입구의 기본 사전 필터

선택 및 작동 사양 참고 사항

  1. 흐름 선택 규칙

     -- 단일 파이프라인의 실린더 및 밸브 아일랜드의 총 공기 소비량이 6000L/min을 초과하는 경우 AF800을 선택해야 합니다. 12000 L/min 이상에서는 AF900을 선택하십시오. 소형 AF200/300은 높은 유량을 견딜 수 없어 압력 강하가 심하고 실린더 추력이 부족합니다.

  2. 그릇 선택 레드 라인

     -- 도장 작업, 절삭유 유분 환경, 실외 야외 및 방폭 구역에서는 표준 PC 투명 용기 사용이 금지됩니다. 충격 후 균열 및 누수로 인한 안전 위험을 방지하려면 M/MG 금속 버전으로 전환해야 합니다.

  3. 진공회로의 필수규칙

     -- 진공 그래빙 생산 라인은 AFC 2개 유닛 조립(윤활 장치 없음)만 채택합니다. ZU/ZB 진공 이젝터의 윤활유 차단 노즐을 방지하기 위해 AL 오일 미스트 윤활 장치는 직렬로 연결할 수 없습니다.

  4. 설치방향 기준

     -- 밸브 본체 상단에 인쇄된 IN/OUT 공기 흐름 화살표, 화살표 공기 입구 방향을 엄격하게 따라 설치하십시오. 응축수가 정상적으로 침전되고 수집되도록 하려면 물그릇이 수직으로 아래쪽을 향해야 합니다.

  5. 유지보수 주기 요구 사항

     -- PC 그릇: 매일 축적된 물을 확인하십시오. 자동 배수 모델은 매주 플로트 방해를 검사합니다.

     -- 5μm 표준 필터 요소: 30일마다 청소하고 먼지가 많은 환경에서는 15일마다 교체합니다.

     -- 2μm 고정밀 필터 요소: 15일마다 교체

     -- 유지보수 전: 전면 메인 HSV 수동 차단 밸브를 닫고, 보울과 필터 카트리지를 제거하기 전에 잔여 파이프라인 압력을 배출합니다.

한 문장 요약

     SOLH AF800/AF900 대용량 메인 파이프라인 에어 필터는 12000~20000 L/min 초고유량, 옵션 자동 플로트 배수 및 투명/금속 방폭 물 그릇을 갖춘 원심 사전 분리 구조를 채택하여 AR/AL800/900과 일치하여 공기 압축기 메인 라인, 리튬 배터리, 도장 및 중장비 중앙 집중식 공기 공급 시스템을 위한 주요 수분 및 불순물 분리 장비로서 완전한 대구경 공기 서비스 장치를 구성합니다.
