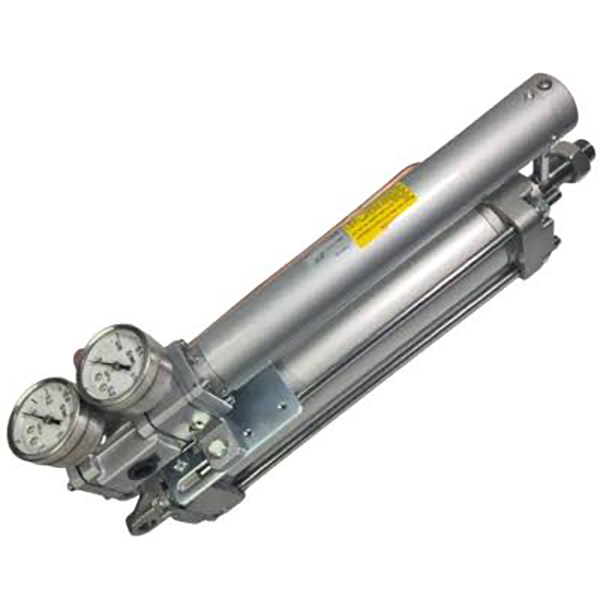

IP200 시리즈 공압 파일럿 서보 실린더 포지셔너

상표:Richge Technology의 SOLH

제품 포지셔닝

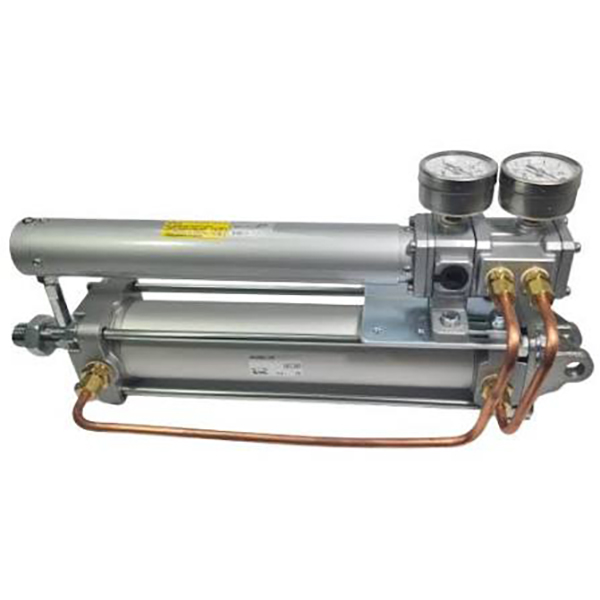

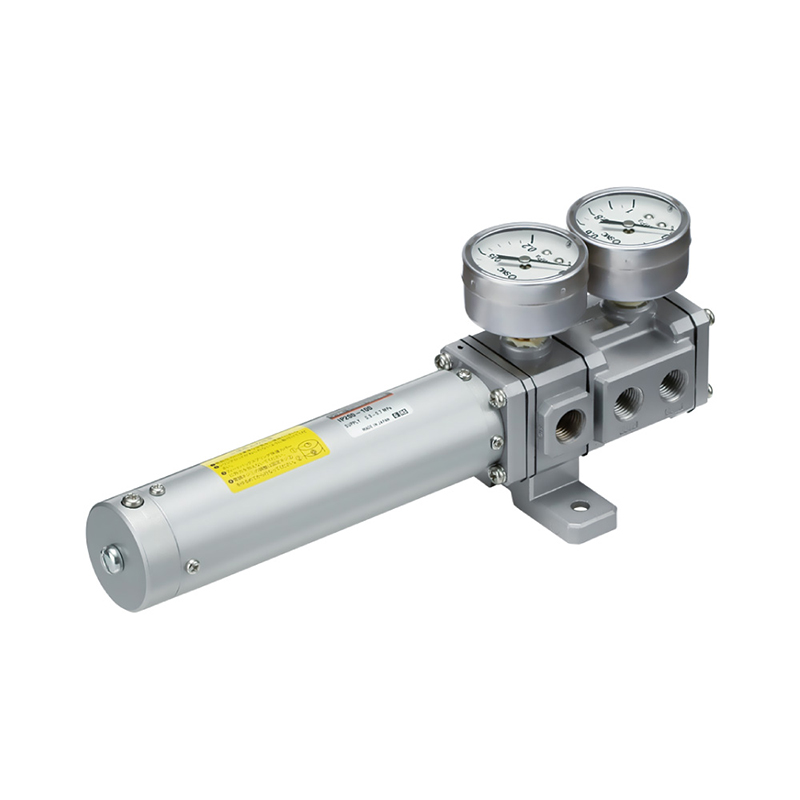

     Richge Technology의 SOLH 브랜드로 출시된 IP200 시리즈는 공압식 파일럿 서보 실린더 포지셔너입니다. 표준 실린더에 대한 고정밀 비례 위치 제어를 제공하며 0.02~0.1MPa 공압 제어 신호를 실린더 피스톤 로드의 정밀한 변위로 선형 변환합니다. 전원 공급 장치 없이 완전히 공기 구동식으로 작동하는 이 제품은 폭발 위험이 있는 산업 환경을 위한 본질 안전 포지셔닝 솔루션입니다.

핵심 기술 사양

    1. 기본 매개변수

     -- 호환 가능한 실린더: 보어 ≥ Ø50mm, 스트로크 25~300mm(1mm 단위로 맞춤 설정 가능)

     -- 제어 원리: 힘 균형 이론에 기초한 노즐 플래퍼 서보 메커니즘

     -- 공급 공기의 압력 (SUP): 0.3~0.7MPa

     - 입력 제어 신호(IN): 표준 0.02~0.1MPa 공압 신호

     -- 주위 & 중간 온도: -5℃ ~ +60℃ (표준 버전)

     - 포트 스레드: 메인 포트 Rc1/4; 압력계 포트 Rc1/8

     -- 순중량: 대강. 700g (100mm 스트로크 모델 기준)제어 정확도 지수· 감도: ≤ 0.5% F.S.

     -- 선형성: ≤ ±2% F.S.

     -- 히스테리시스: ≤ 1% F.S.

     -- 반복성: ≤ ±1% F.S.2.

힘 균형 작동 원리

     -- 신호 입력: 공압 제어 신호가 포트 IN으로 들어가 입력 다이어프램을 밀어냅니다.

     -- 서보 증폭: 다이어프램 변위는 노즐에 대한 간격을 변경하여 배압을 조정하고 내부 스풀을 구동하여 공기 회로를 전환합니다.

     -- 실린더 작동: OUT1/OUT2 포트를 통해 가압 공기가 출력되어 복동 실린더를 확장하거나 수축합니다.

     -- 위치 피드백: 실린더 스트로크 모션은 커넥팅 로드 및 피드백 스프링을 통해 피드백 다이어프램을 뒤로 당겨 입력 신호와 힘의 균형을 맞춥니다. 스풀은 중립 위치로 돌아가 실린더를 목표 위치에 정확하게 고정합니다.

모델 코드 정의(IP200-XXX-YY)

     -- IP200: 기본 시리즈 코드

     -- XXX: 정격 스트로크(25/50/100/150/200/250/300mm)

     --YY 추가 접미사: 접미사 없음: 탄소강 피드백 스프링이 있는 표준 모델 -T: 스테인리스강 피드백 스프링 장착 -XN: 저온 버전(-30°C ~ +60°C) -XZ: 고온 버전(-5°C ~ +80°C)

예: IP200-200-T → 200mm 스트로크, 스테인레스 스틸 피드백 스프링.

포트 정의

     -- SUP : 메인 급기 입력 (0.3~0.7MPa)

     -- IN: 공압 제어 신호 입력(0.02~0.1MPa)

     -- OUT1 / OUT2: 복동 실린더용 이중 출력 포트

     -- 예: 배기구

     -- 게이지: 압력 게이지 설치 전용 포트

핵심 제품 장점

     - 고정밀 방폭형 공압 포지셔닝 전기 서보 시스템과 비교할 수 있는 포지셔닝 정확도; 전기 부품 없이 완전 공기 작동식으로 가연성 및 폭발성 작업 구역에서 본질적으로 안전합니다.

     -- 컴팩트한 통합 올인원 구조 표준 실린더에 직접 장착할 수 있는 통합 장치 설계로 현장 설치 및 일상적인 유지 관리 절차를 단순화합니다.

     -- 편리한 교정 설계 별도의 도구 없이 빠른 현장 교정을 위한 독립적인 영점 조정 나사 및 스팬 조정 나사가 내장되어 있습니다.

     -- 내식성을 위한 다양한 재료 옵션 피드백 스프링은 습하고 부식성이 있는 작업장 환경에 적응할 수 있도록 탄소강 또는 스테인레스강 변형으로 제공됩니다.

     -- 넓은 온도 범위 맞춤형 버전 표준, 저온 및 고온 옵션 모델로 복잡한 가변 온도 산업 조건을 충족합니다.

일반적인 애플리케이션 시나리오

     -- 정밀 포지셔닝 스테이션: 절단, 압입, 코팅 및 자동 자재 취급 장비

     -- 산업 공정 제어: 밸브 개방 조절, 웹 장력 제어 및 웹 가장자리 보정 시스템

     -- 특별한 열악한 환경: 화학 플랜트 및 광산 기계용 방폭, 방진 및 방수 장비

     -- 공압 서보 코어 유닛: 완전 공압 서보 포지셔닝 시스템의 중앙 제어 구성 요소 역할을 합니다.

작동 및 설치 지침

     -- 공기 소스 요구 사항: 공급 공기는 노즐 막힘 및 위치 오류를 방지하기 위해 여과 정밀도 ≤5μm로 건조하고 깨끗해야 합니다.

     -- 교정 참조: 최적의 선형 성능을 위해 0.5MPa의 표준 공급 압력에서 제로 및 스팬 조정을 완료합니다.

     -- 설치 방향: 어떤 각도에서도 설치를 지원합니다. 응축수가 장치의 내부 조립체 내부에 쌓이는 장착 레이아웃을 피하십시오.

한 문장 요약

     SOLH IP200 힘-균형 노즐-플래퍼 공압 서보 포지셔너는 0.02~0.1MPa 공기 신호를 정밀한 실린더 변위로 선형 변환하며, 높은 위치 정확도, 방폭 공기 전용 작동, 제로/스팬 조절 가능 보정 및 다중 온도 맞춤형 옵션, 방폭 화학, 광업 및 정밀 자동화 장비를 위한 이상적인 비례 위치 제어 장치를 특징으로 합니다.
