KQ2V 시리즈 공압 푸시인 피팅

SOLH KQ2V 시리즈 공압 푸시인 L 분기 피팅, SMC KQ2V와 완전히 상호 교환 가능. Richge Technology에서 제조한 이 원터치 공압 L 커넥터에는 1-in-1, 1-2 및 1-3 공기 분배를 위한 5개의 하위 모델이 포함되어 있습니다. PBT 본체와 니켈 도금 황동 스레드를 채택하여 진공 흡입 컵 및 자동화 지그 회로용 PU/PA 튜빙에 적합합니다. 글로벌 자동화 고객의 신뢰를 받는 안정적인 재고와 강력한 생산 능력.

SOLH KQ2V 시리즈 공압 푸시인 L 분기 피팅 | SMC KQ2V 상당

브랜드: Richge Technology의 SOLH | KQ2V 원터치 공압식 L 커넥터 제품군









1. 제품개요

     SOLH KQ2V 시리즈는 다양한 분기 변형이 있는 수나사형 L형 푸시인 공압 피팅입니다. 공압 회로의 공기 공급원 분배 및 파이프라인 방향 변경을 위해 설계되었습니다. SMC KQ2V 시리즈와 완전히 호환 가능합니다. 흰색 엔지니어링 플라스틱 본체와 니켈 도금 황동 실로 제작되었습니다. 접착제 없이 빠르게 조립할 수 있습니다. PU 및 PA 공압 튜빙과 호환됩니다. 자동화 기계, 진공 픽 앤 플레이스, 실린더 배관 시스템에 널리 배포됩니다.

  다양한 레이아웃 요구 사항에 맞는 5가지 하위 모델:

     KQ2V: 표준 L형 단일 콘센트, 외부 육각형 장착, 1-in 1-out

     KQ2VS: 표준 L형 단일 콘센트, 내부 육각 소켓 장착, 1-in 1-out

     KQ2VF: 캐스케이드 L 피팅, R 수나사 + Rc 암나사, 직렬 연결 가능, 1-in 1-out

    KQ2VD: 수직 1:2 분기 피팅, 수나사 입구 1개, 동일 직경 호스 출구 2개

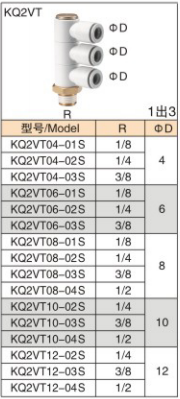

     KQ2VT: 수직형 1-3분기 피팅, 수나사 입구 1개, 동일직경 호스 출구 3개


2. 모델 코드 설명

  예: KQ2VD04-01S

      KQ2V = 시리즈 기본 코드

      D  T / S / F = 구조 접미사

     D: 1:2 수직 분기

     T: 1-3 수직 분기

     S: 내부 육각 L 엘보

      F: 계단식 L 엘보

     접미사 없음: 외부 육각 표준 L 엘보우

     04 = 튜브 외경 ΦD: 4mm

     01S = 수나사 R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8


3. 사양 요약표

모델 시리즈

구조 설명

스레드 R/Rc

튜브 ΦD(mm)

KQ2V

L 엘보, 외부 육각, 1인치 1아웃

M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12,16

KQ2VS

L 엘보우, 내부 육각 소켓, 1인치 1아웃

M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VF

계단식 L 엘보우, 수형 R + 암형 Rc, 1인치 1아웃

M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VD

수직 1-2 분기, 수나사 입구 1개, 트윈 튜브 출구

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VT

수직 1-3 분기, 수나사 입구 1개, 삼중 튜브 출구

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12


4. 재료 및 작동 조건

목

매개변수

본체 재질

PBT 엔지니어링 플라스틱

실

부식 방지용 니켈 도금 황동

스프링 유지

스테인레스 스틸

밀봉하다

NBR 고무 씰 링

호환 가능한 튜브

PU 튜브, PA 나일론 튜브

작동 압력

0~1.0MPa

작동 온도

0 ~ 60℃

적용 가능한 매체

압축 공기. 물이나 부식성이 강한 유체에는 적합하지 않음


5. 하위 모델 특징

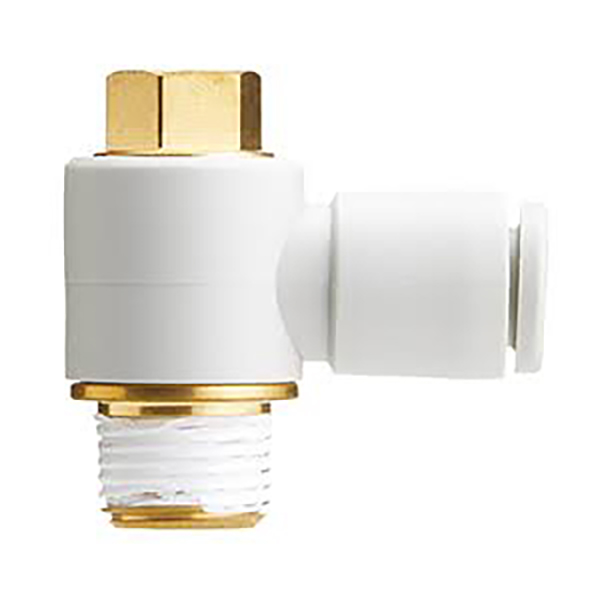

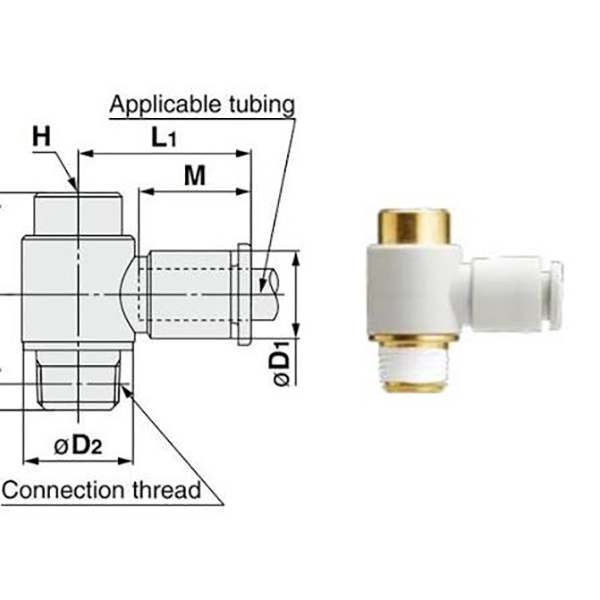

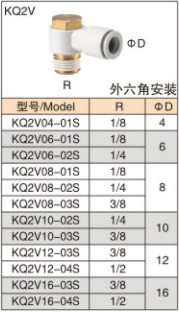

     • KQ2V(외부 육각 L 엘보): 렌치 조임을 위한 외부 육각 나사 끝이 있는 표준 L 엘보. 가장 널리 사용되는 기본형으로 최대 Φ16 대형 튜빙을 지원합니다.

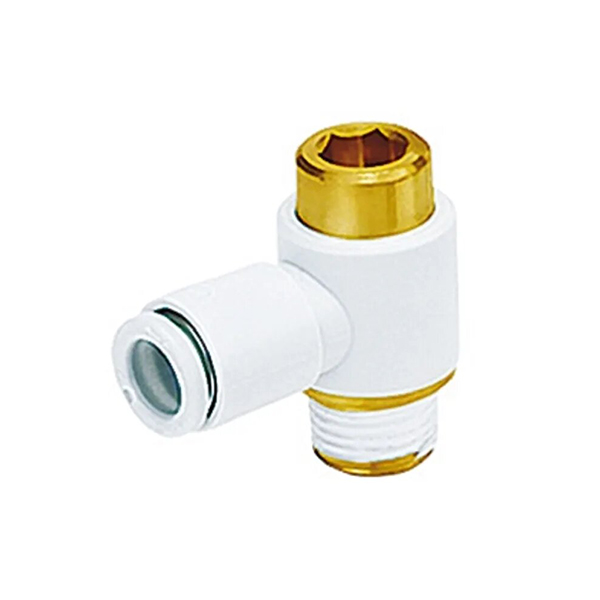

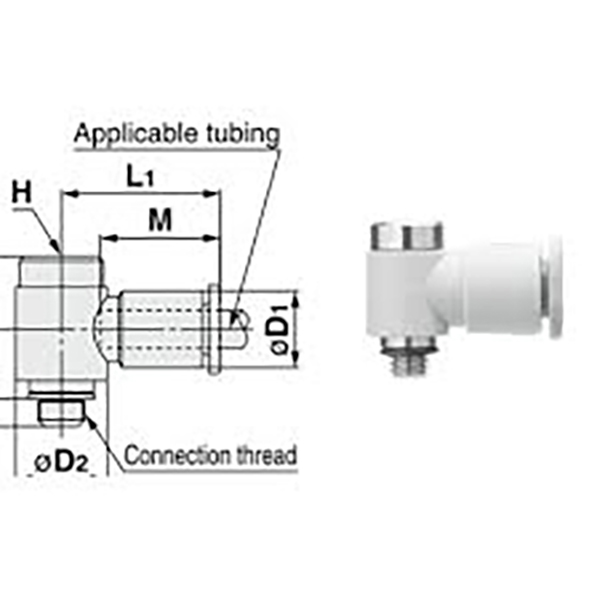

     • KQ2VS(내부 육각 L 엘보): 스레드 포트에 카운터보어 내부 육각형이 있습니다. 제한된 좁은 설치 공간을 위해 설계되었습니다. M5 작은 나사 변형은 소형 실린더와 일치합니다.

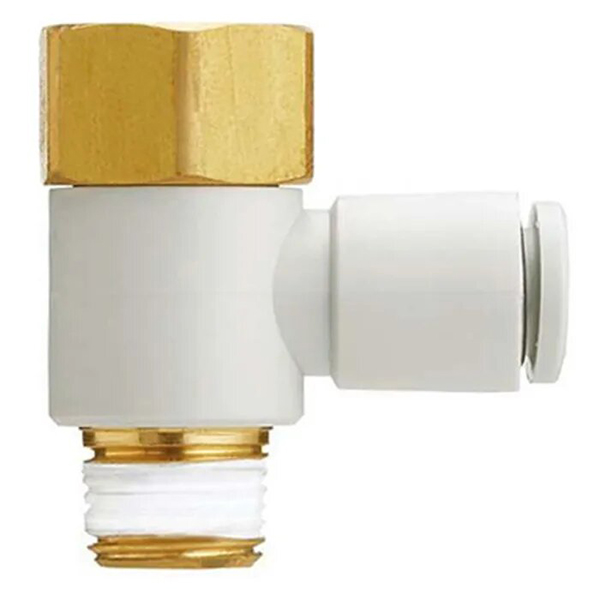

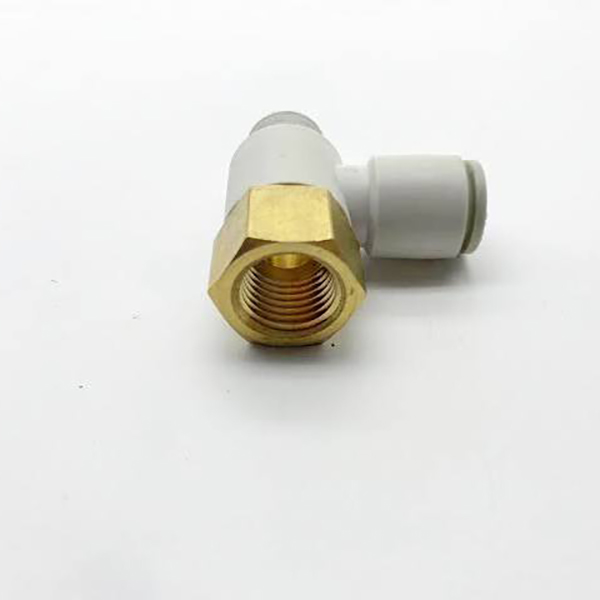

     • KQ2VF(캐스케이드형 L 엘보): R 수나사, Rc 암나사가 장착되어 있습니다. 다중 경로 분기를 위해 여러 피팅을 직렬로 연결할 수 있으므로 매니폴드 블록에 대한 요구 사항이 줄어듭니다.

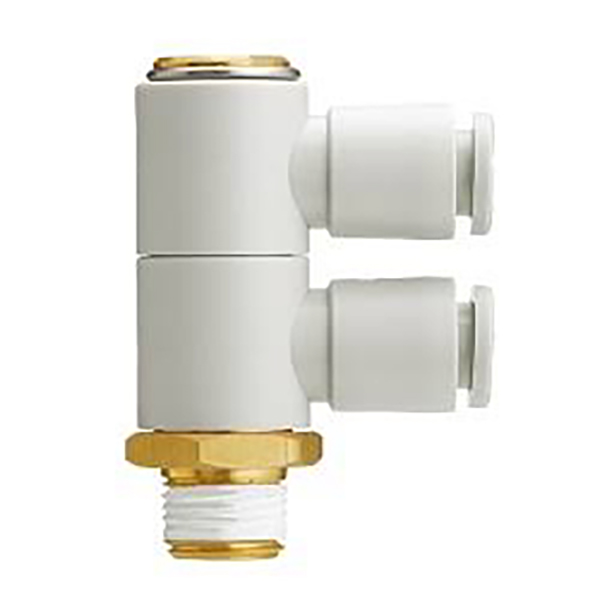

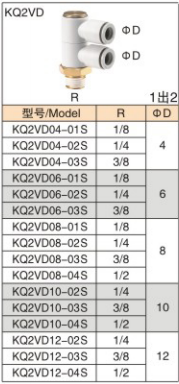

     • KQ2VD(수직 1-2 분기): 단일 스레드 공기 흡입구, 수직으로 두 개의 동일한 튜브 배출구로 분할됩니다. 컴팩트한 1-in-2-out 공기 분배로 총 피팅 수를 줄입니다.

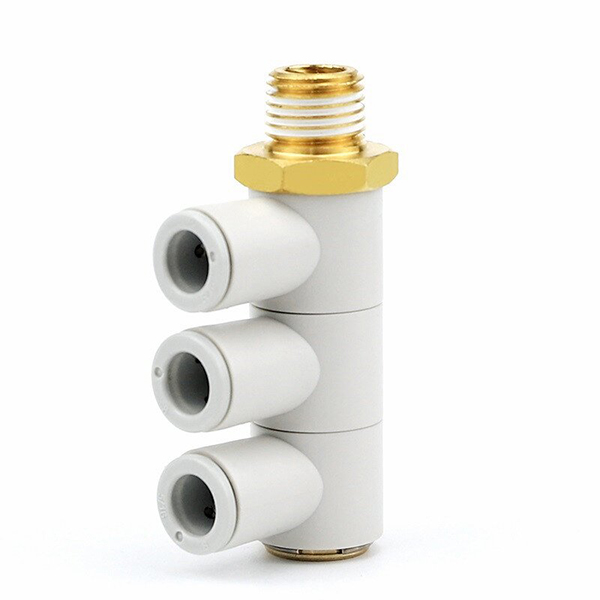

     • KQ2VT(수직 1-3 분기): 단일 스레드 공기 흡입구, 수직으로 3개의 동일한 튜브 배출구로 분할됩니다. 자동화에서 다중 흡입 컵 공기 분배에 일반적으로 사용되는 미니 공기 매니폴드.


6. 설치 지침

     •  튜브 끝을 수직으로 편평하게 자릅니다. "딸깍" 소리가 들릴 때까지 튜브를 피팅에 똑바로 삽입하여 잠김을 확인하세요.

     •  튜브 제거: 피팅의 흰색 릴리스 칼라를 누르고 동시에 튜브를 바깥쪽으로 당깁니다.

     •  스레드에 PTFE 테이프를 감습니다. 육각 부분에서만 조이십시오. 균열을 방지하려면 플라스틱 본체에 토크를 가하지 마십시오.

     •  직렬 연결된 KQ2VF 시리즈의 경우 공기 누출을 방지하기 위해 적절한 스레드 밀봉을 확인하십시오.


7. 적용 시나리오

     • 자동화 기계

     • 로봇식 진공 흡입 컵 시스템

     • 공압 실린더용 공기 공급원 분배

     • 생산 라인의 공압 회로

     • 포장 기계 및 테스트 설비 공기 회로
