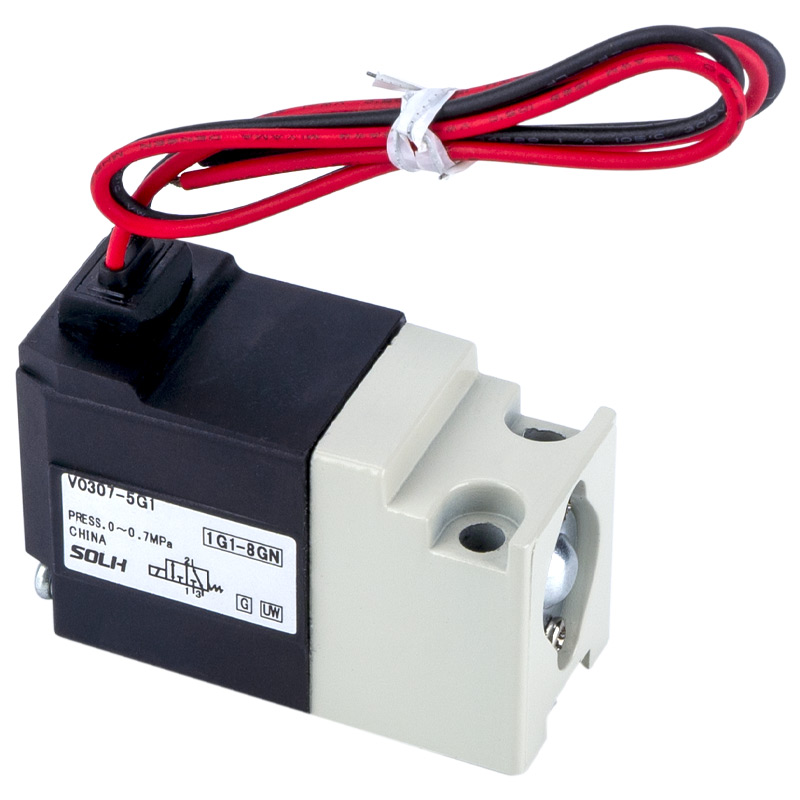

VO307 시리즈 3포트 솔레노이드 밸브 – 직동형 포핏 매니폴드 장착형

상표:Richge Technology의 SOLH

제품 포지셔닝

     VO307 시리즈는 밸브 아일랜드 및 매니폴드 통합을 위해 독점적으로 개발된 직동 포핏 3포트 솔레노이드 밸브인 VT307 시리즈의 전용 매니폴드 장착 변형입니다. 공기 회로 차단, 전환 및 배기 제어를 수행합니다. 무압 시동 및 양압 및 진공 작업 조건과의 호환성을 특징으로 하는 이 소형, 고주기 및 신뢰성 있는 스위칭 밸브는 자동화 장비의 중앙 집중식 공압 제어에 이상적입니다.

핵심 주요 기능

     --특수한 매니폴드 구조, 밸브 아일랜드 통합을 위한 첫 번째 선택 측면 파이프 포트 없이 매니폴드 설치를 위해 맞춤 설계되었습니다. 여러 개의 밸브를 나란히 조밀하게 배열하여 설치 공간을 절약하고 배선 레이아웃을 표준화하며 잠재적인 누출 지점을 줄이고 밸브 아일랜드와 중앙 집중식 공압 제어 시스템을 완벽하게 일치시킬 수 있습니다.

     --직동 포핏 설계, 제로 압력 시동 가능작동에 파일럿 압력이 필요하지 않습니다. 0~0.7MPa 양압 범위 내에서 안정적으로 작동하는 반면, 진공 버전은 -101.2kPa까지의 압력을 지원합니다. 저압, 진공, 불안정한 공기원 환경에서도 안정적인 작동이 보장됩니다.

     --강력한 다용성을 갖춘 다기능의 유연한 디자인정상 폐쇄(NC), 정상 개방(NO), 흐름 분배기 및 선택기를 포함한 여러 작업 모드를 지원합니다. 커버 플레이트를 교체하는 것만으로 기능을 신속하게 전환할 수 있어 뛰어난 범용 적응성을 제공합니다.

     --고주파 사이클링을 위한 빠른 응답 및 내구성응답 시간 ≤ 20ms, 최대 작동 주파수는 10Hz에 도달하며 고속 공기 분사, 분사 및 진공 스위칭 작업 조건에 완벽하게 적합합니다.

     - 탄성 HNBR 씰링 및 무급유 작동 메인 밸브는 견고성이 뛰어나고 서비스 수명이 연장된 프리미엄 HNBR 고무 탄성 씰을 채택합니다. 작동시 윤활유가 필요하지 않아 깨끗하고 친환경적인 사용이 가능하며 유지관리 비용도 절감됩니다.

     --편리한 시운전을 위한 수동 오버라이드 장착손쉬운 현장 디버깅, 검사 및 비상 수동 전환을 위한 표준 비잠금 수동 푸시 버튼이 함께 제공되어 설치 및 유지 관리 작업이 단순화됩니다.

     --낮은 전력 소비 및 매우 긴 서비스 수명표준 코일은 전력 소비가 낮고 장기간 연속 에너지 공급을 지원합니다. 핵심 부품은 일본 브랜드에 필적하는 수명을 가지고 수입되어 뛰어난 비용 대비 성능을 제공합니다.

기술 사양

     --포트 구성: 3포트, 2위치 싱글 솔레노이드

     --작동 원리: 직동 포핏 유형

     -- 물개 물자: HNBR 탄력 있는 고무 물개

     --적용 가능한 매체: 압축공기, 불활성 가스

     --작동 압력 범위: 0-0.7 MPa; 진공 유형: -101.2kPa ~ 0.1MPa

     --보증 압력: 1.5MPa

     --주위 온도: -10℃ ~ +50℃

     --응답 시간: ≤ 20ms(0.5MPa에서 테스트됨)

     --최대 작동 주파수: 10Hz

     --윤활 요구 사항: 무급유

     --수동 조작: 비잠금 수동 조작

     - 장착 유형: 매니폴드 마운트(베이스 매니폴드 설치)

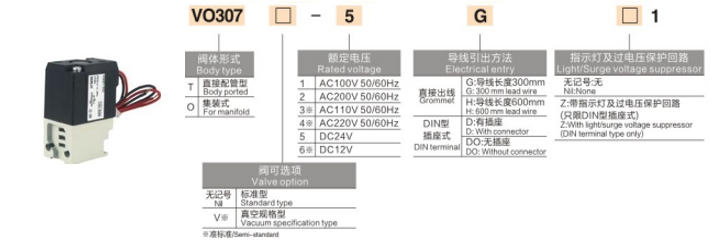

     --사용 가능한 전압: DC12V/DC24V, AC110V/AC220V 및 맞춤형 옵션

     --매니폴드 베이스 일치: VV307 series4. 일반적인 응용 시나리오 · 자동화된 생산 라인, 로봇 팔 및 클램핑 장치를 위한 중앙 집중식 공압 제어

     --진공 흡착, 진공 파괴, 공기 분사 및 유체 분사 시스템

     --포장, 인쇄, 섬유, 목공 및 식품 가공 기계

     -- 매니폴드 통합, 무압력 시동, 진공 호환성 및 고주파 작동이 필요한 장비

     --밸브 아일랜드, 다중 밸브 어셈블리 및 모듈식 공압 제어 시스템

한 문장 요약

     SOLH VO307 매니폴드 마운트 3포트 포핏 솔레노이드 밸브는 밸브 아일랜드용으로 특별히 제작되었으며, 무압 시동, 완전 진공 호환성, 다기능 변환, 빠른 고주파 응답 및 유지 관리가 필요 없는 작동을 지원하여 중앙 집중식 공압 자동화 제어를 위한 비용 효과적인 최적의 솔루션입니다.
