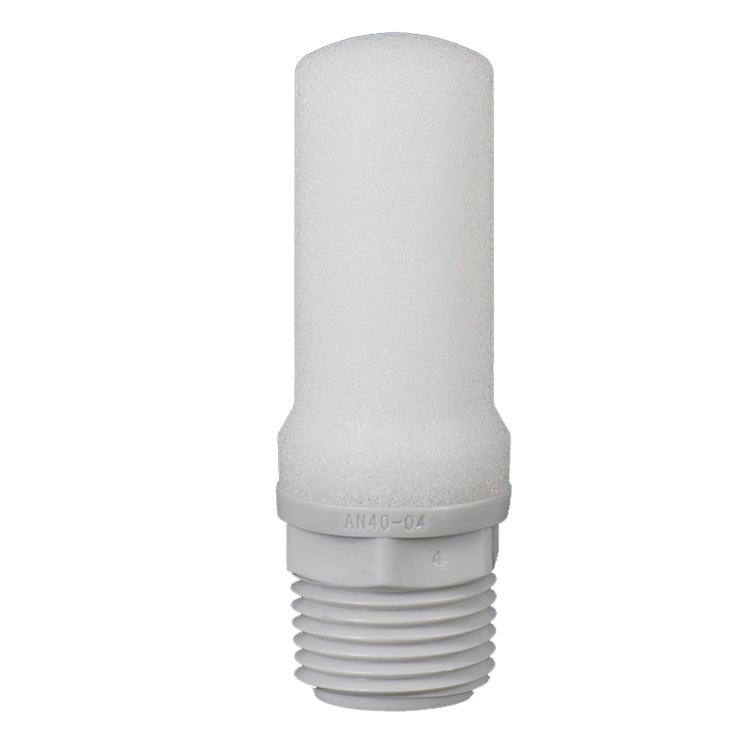

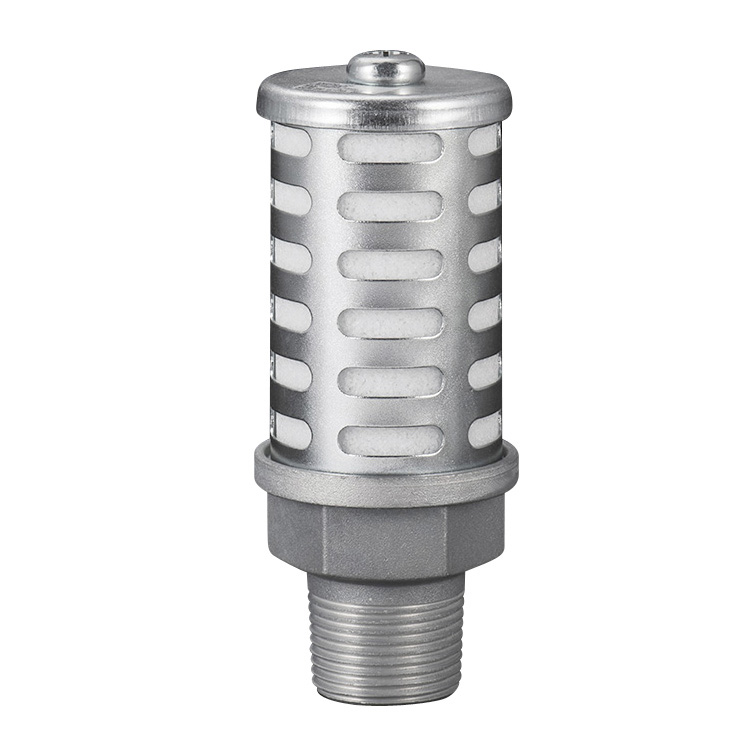

AN 시리즈 공압식 배기 소음기

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH AN 시리즈는 모든 공압 시스템 전용 배기 소음기입니다. 핵심 기능에는 배기 소음 감소, 공기 배기 정화 및 오일 미스트 비말 억제가 포함됩니다. 솔레노이드 밸브, 공압 실린더 및 모든 공기 제어 밸브의 배기 포트에 널리 장착되는 이 장치는 완전한 공압 회로를 위한 필수적인 환경 보호 및 소음 감소 액세서리입니다.

전체 시리즈 사양 비교표

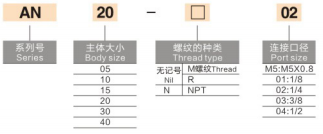

 1.소형 및 중형 크기(표준 솔레노이드 밸브 및 실린더용)

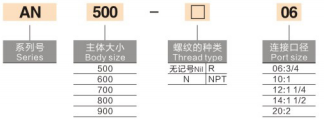

 2. 큰 구경 크기(대형 밸브 및 중앙 배기 매니폴드용)

범용 핵심 기술 매개변수

  1. 적용 가능한 매체: 깨끗한 압축 공기(인화성, 부식성 독성 가스에는 적합하지 않음)

  2. 최대 정격 사용 압력: 1.0MPa(표준 수지 모델)

  3. 작동 온도 범위:

     -- 표준수지형 : -10 ~ +60℃ (코어 내부 결빙 없음)

     -- 소결 금속 유형: 최대 150℃의 고온 저항

  4. 소음 감소 성능:

     -- 표준 등급: 25 ~ 30dB(A)

     -- 높은 감쇠 특별 버전: ≥35 dB(A)

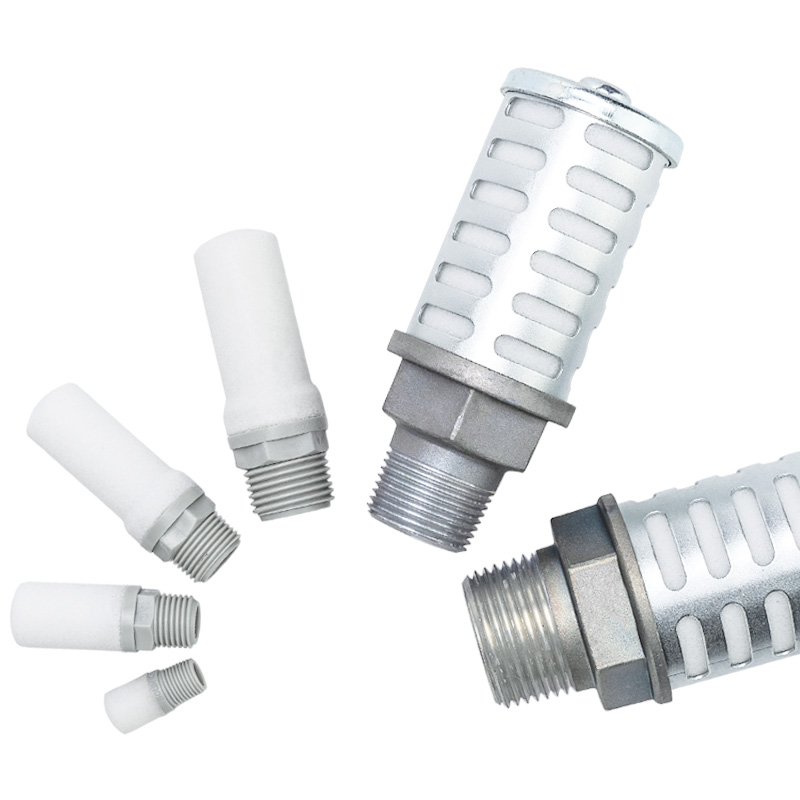

  5. 선택적 건축 자재

     -- 수지 유형: UL94-V0 난연성 하우징, 다공성 소결 필터 코어(50~100μm 기공 크기)

     -- 금속 유형: 구리 합금 소결체, 뛰어난 고온 및 내식성

  6. 연결 옵션: M3/M5 미터 나사산, Rc/PT 내부 나사산, NPT 나사산, Ø6~Ø12 튜빙용 푸시인 피팅

내부 구조 및 소음 감소 원리

     - 고속 배기가 소음기 본체로 유입됩니다. 다공성 소결 코어/다층 섬유는 공기 흐름을 작은 채널로 분할하여 마찰과 흡음을 생성하고 배기 충격 소음을 효과적으로 감쇠시킵니다.

     -- 부분 모델에 채택된 이중층 복합 설계: 소음 제거를 위한 내부 코어, 외부 쉘은 실린더 속도 손실을 방지하기 위해 낮은 배기 배압을 유지하면서 오일 미스트 튀는 것을 차단합니다.

     - 완전 수동형 기계 구조로 전원 공급 장치가 필요 없으며 간단한 설치 후 즉각적인 소음 감소가 가능합니다.

3단계 빠른 선택 가이드

  1. 연결 인터페이스 일치: 배기 포트 나사 사양(M5/Rc1/8 등) 또는 플라스틱 튜브의 외경(Φ8/10/12 푸시인 유형)을 확인하십시오.

  2. 공기 흐름 용량을 일치시킵니다.

     -- 미니 시리즈(AN05/AN10): ≤0.4m³/min

     -- 중형 시리즈(AN15/AN20/AN40): 0.8 ~ 1.2m³/min

     -- 대형 산업용 시리즈(AN500~AN900): ≥2.5m³/min

  3. 작업 환경 조건을 일치시키십시오:

     -- 고온/잦은 급배기: 소결금속 AN110 시리즈 선택

     -- 습하고 먼지가 많은 실내 작업장: 밀봉 수지 ANA1 시리즈

     -- 최대 소음 감소 우선순위: ANB1 고감쇠 소음기 시리즈

설치 및 정기 유지 관리 지침

  1. 설치방법

     -- 밸브/실린더 배기 포트에 직접 나사를 고정합니다. 외부 하우징은 모든 방향 레이아웃에 대해 자유롭게 회전할 수 있습니다. 푸시인 타입은 원스텝으로 튜브에 확실하게 삽입할 수 있습니다.

  2. 유지 관리 규칙

     -- 막힌 코어 청소: 저압의 깨끗한 공기로 코어를 역방향으로 불어내거나 헹구십시오. 심각한 막힘을 제거할 수 없는 경우 소음기를 교체하십시오.

     -- 수명 참고: 수지 소결 코어 약. 10,000 근무 시간; 내구성이 매우 긴 금속 소결 코어.

SOLH 교환 장점

     AN05-M5, AN10-01, AN15-02, ANA1-06을 포함한 SOLH 전체 AN 시리즈 모델은 SMC 정품 AN 소음기와 완전히 치수 호환되며 동일한 나사 크기, 유량 및 소음 감소 효과, 보다 경쟁력 있는 단가 및 대량 구매 비용 최적화를 위한 보다 빠른 생산 리드 타임을 제공합니다.

한 문장 요약

     SOLH AN 시리즈 공압식 배기 소음기는 수지/금속 소결 옵션이 포함된 완전한 M5 ~ Rc2" 크기 라인업을 제공하여 25~35dB(A) 소음 감소 및 오일 미스트 억제 기능을 제공하며 산업 자동화의 모든 솔레노이드 밸브 및 실린더 배기 소음 제어를 위한 표준 범용 머플러입니다.
