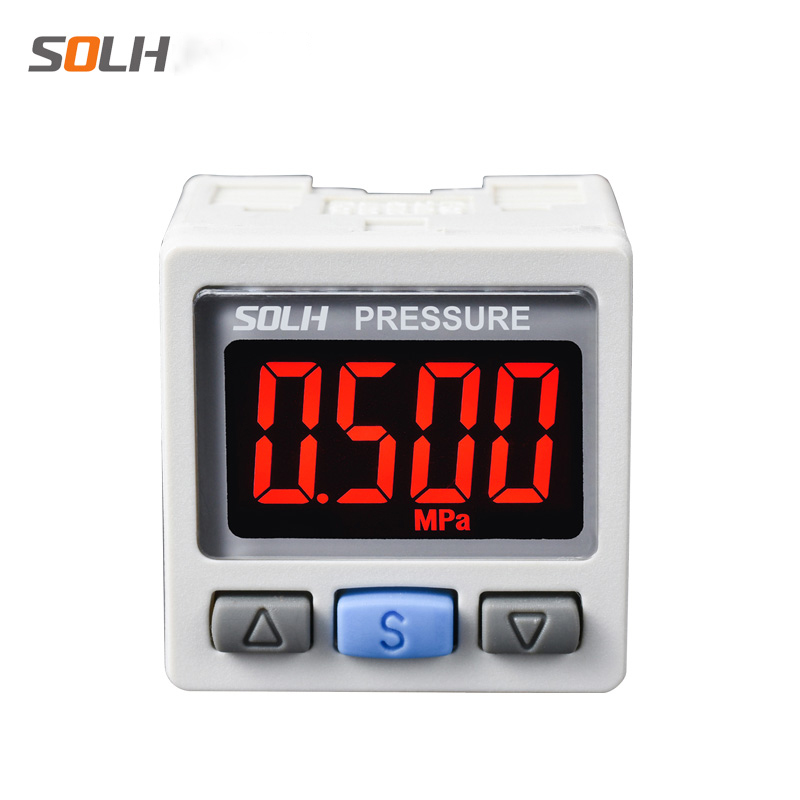

ZSE30A(F) / ISE30A 시리즈 고정밀 듀얼 컬러 디지털 압력 스위치

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH ZSE30A(F) / ISE30A 시리즈 고정밀 디지털 압력 스위치는 모든 공압 회로의 실시간 압력 모니터링, 임계값 경보 및 폐쇄 루프 신호 제어에 사용됩니다. 진공, 복합 혼합 압력 및 표준 양압 작업 조건과 호환됩니다. 핵심 장점으로는 자동화된 공압 시스템의 "시각적 모니터링 눈" 역할을 하는 ±0.2%FS 초고정밀, 이중 색상 빨간색/녹색 LCD 디스플레이 및 원클릭 배치 매개변수 복사 기능이 있습니다.

압력 측정 범위에 따른 시리즈 분류

핵심기술사양(고정밀급)

  1. 표시 장치: 4자리 LCD 화면, 이중 색상 자동 스위치(녹색/적색); OUT1은 녹색에 해당하고, OUT2는 빨간색에 해당합니다.

  2. 측정 정확도: ±0.2%FS @25℃, 최대 1/1000 풀 스케일 분해능

  3. 신호 출력 옵션

     -- 스위치 신호: 2채널 NPN/PNP 오픈 콜렉터 트랜지스터 출력(OUT1 & OUT2)

     -- 아날로그 신호(옵션): 1~5V 전압 출력 또는 4~20mA 전류 출력

  4. 전원 공급 장치: 12~24 VDC ±10% 넓은 전압 범위

  5. 과압 저항 용량

  6. ZSE30A/ZSE30AF: 500kPa

  7. ISE30A 정압 모델 : 1.5MPa

  8. 보호 등급 : IP40 방진

  9. 작동 주위 온도: 0 ~ 50℃

  10. 독점 기능: 원클릭 매개변수 복사, 1개의 마스터 장치에서 최대 10개의 슬레이브 장치로 설정 복사, 일괄 장비 디버깅 중 매개변수 설정 오류를 효과적으로 방지합니다.

완전한 모델 명명 규칙

  모델 예: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: 시리즈 압력 유형 식별자

     -- 01: 포트 나사 사양 = M5 내부 나사(R1/8)

     -- N/P: 스위치 출력 트랜지스터 유형

        N = NPN 오픈 컬렉터; P = PNP 오픈 콜렉터

     -- M/C/D: 출력 조합 정의

        M = 2개의 독립 스위치 출력 채널만 해당

        C = 스위치 채널 1개 + 1~5V 아날로그 전압 출력

        D = 스위치 채널 1개 + 4~20mA 아날로그 전류 출력

듀얼 컬러 LCD 디스플레이 로직

     -- 녹색 백라이트: 사용자가 미리 설정한 정상 작동 범위 내의 실제 압력

     -- 빨간색 백라이트: 압력이 상한/하한 경보 임계값을 초과합니다(과압/압력 부족 경고).

     -- 4가지 조정 가능한 디스플레이 모드: 필요에 따라 표준 로직(정상 녹색, 비정상 빨간색) 또는 역색상 전환 로직을 지원합니다.

일반적인 산업 응용 시나리오

  1. 공압 실린더 및 공작물 클램핑 회로

     클램핑 압력 임계값을 0.5~0.7MPa로 설정합니다. 압력이 하한선 아래로 떨어지면 빨간색 경보 신호를 트리거하여 처리 중 공작물이 느슨해지는 것을 방지합니다.

  2. 진공 흡입 처리 스테이션(ZSE30A 진공 전용 모델)

     안정적인 흡착 임계값을 -80kPa 이하로 설정하세요. 이송 중 작업물 낙하를 방지하기 위해 진공도가 저하되면 즉시 경보 신호를 출력합니다.

성능 비교와 일반 기계식 압력 스위치

단계별 선택 가이드

     -- 진공 전용 또는 혼합 진공 + 미세 양압 → ZSE30AF 범용 복합 압력 모델 선택

     -- 표준 일반 공압 회로(0.4~0.7MPa 공기 공급) → 가장 인기 있는 모델 ISE30A-01-N-M

     -- PLC를 통한 실시간 연속 압력 데이터 수집 필요 → C(1~5V 전압) 또는 D(4~20mA 전류) 아날로그 출력 변형 선택

한 문장 요약

     SOLH ZSE30A 진공, ZSE30AF 복합 및 ISE30A 정압 디지털 스위치는 ±0.2%FS 고정밀 듀얼 컬러 LCD, 2채널 NPN/PNP 스위치 + 원클릭 배치 매개변수 복사 기능이 있는 옵션 1~5V/4~20mA 아날로그 출력을 특징으로 하며 자동화된 공압 장비의 클램핑 압력 및 진공 흡입 모니터링 및 경보에 널리 사용됩니다.
