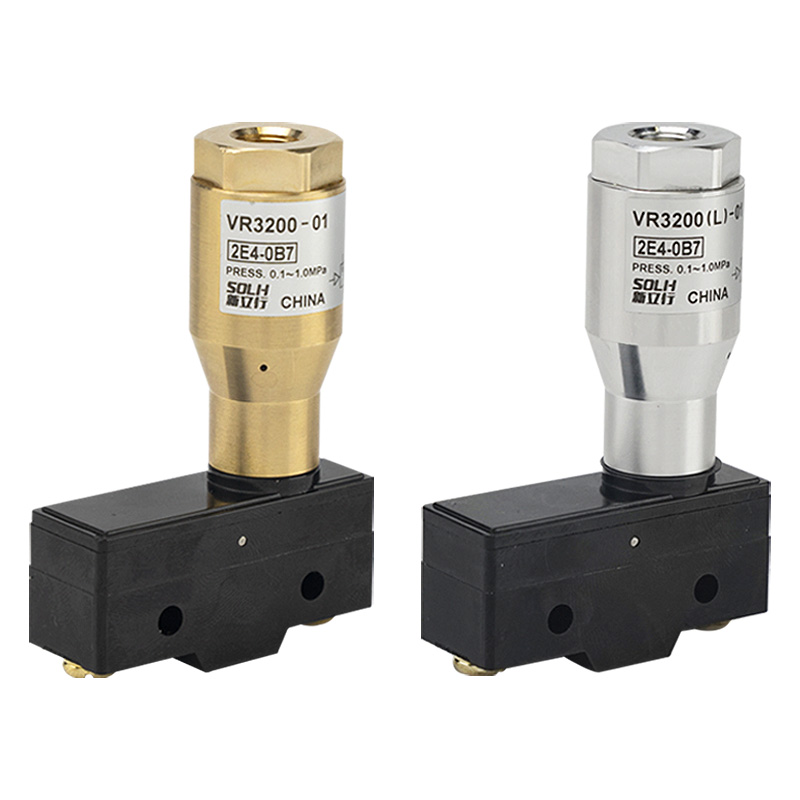

VR3200 / VR3201 시리즈 공압-전기 계전기

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH VR3200/3201 시리즈는 공기압 신호 스위치라고도 알려진 전형적인 공압-전기 릴레이입니다. 공압 신호를 전기 스위칭 건식 접점으로 변환합니다. 이는 압력 모니터링, 오류 경보, 안전 인터록 및 자동화 생산 라인의 PLC에 대한 디지털 신호 입력에 널리 사용되며 공압 파이프라인과 전기 제어 시스템 간의 표준 신호 변환 인터페이스 역할을 합니다.

모델 분류 및 핵심 차이점

     -- VR3200-01: 오픈 프레임 유형, 무게 130g, 노출된 단자 블록, 건조하고 먼지가 없는 실내 캐비닛 환경용

     -- VR3201-01: IP44 방적 밀봉 하우징, 무게 260g, 완전 밀폐형 구조, 습하고 먼지가 많은 작업장 및 생산 장비에 적합

     -- VR3202-01: IP44 방적형 전용 접지 단자, CE 인증, 심한 전자기 간섭 및 수출 기계에 이상적

     -- 포트 코드: 01 = 표준 Rc1/8 내부 스레드; NPT1/8 스레드 옵션

범용 기술 사양

  1. 조정 가능한 작동 압력 범위: 0.1 ~ 1.0 MPa (공장 사전 설정 트리거 압력 ≒ 0.15MPa)

  2. 주변 온도 : -5℃ ~ +60℃ (결빙 없음)

  3. 문의 양식: 1AB(정상 열림 1개 + 정상 닫힘 1개 + 공통 COM)

  4. 마이크로 스위치 접점 정격(저항성/유도성 부하):

     - AC125V: 저항성 15A, 유도성 3A

     - AC250V: 저항성 15A, 유도성 2.5A

     - DC30V: 저항성 6A, 유도성 1.5A

  5. 인터페이스 레이아웃: 공기 흡입구 Rc1/8; 전기 나사 단자(밀폐 배선용 Pg13.5 케이블 글랜드가 장착된 VR3201)

  6. 재료 구성 : 황동 밸브 본체, POM 피스톤, 스테인레스 스틸 리턴 스프링, NBR 씰링 링

작동 원리

  1. 압축 공기가 포트 IN으로 들어가 피스톤을 밀어 스프링을 압축하고, 압력이 미리 설정된 임계값을 초과하면 내장 마이크로 스위치를 기계적으로 트리거합니다.

  2. 접점 전환 논리:

     - 압력 ≥ 설정 값: NO 폐쇄, NC 개방

     -- 압력 < 설정값: NO 열림, NC 닫힘

  3. 완전 기계적 구조로 외부 전원 공급 장치가 필요하지 않습니다. 폭발 위험이 있는 비전기적 위험 구역에 대해 본질적으로 안전하고 안정적입니다.

빠른 선택 지침

     -- VR3200-01: 저비용, 건식 실내 캐비닛 설치

     -- VR3201-01: 습기/먼지가 많은 공작기계, 조립 라인, 반야외 장비

     -- VR3202-01: CE 인증 + 접지 보호, 심한 EMC 간섭, 수출 완성 기계

     -- 압력 조정: 공장 기본 트리거 압력 0.15MPa, 상단 조정 나사를 통해 미세 조정

일반적인 애플리케이션 시나리오

     -- 실린더 스트로크 및 클램핑 압력 감지: 공작물 클램핑 확인, 과부하 경보

     -- 진공 척 부압 피드백: 흡착 및 공작물 낙하 손실 감지

     -- 주요 공기 공급원 저압 경고: 공기 압축기 고장 및 파이프라인 누출 모니터링

     -- 공압 볼 밸브 및 버터플라이 밸브의 열림/닫힘 상태 피드백

     -- 전자 센서가 없는 방폭 작업장을 위한 공압 신호 변환

SOLH 교환 장점

     SOLH VR3200/3201 시리즈는 전체 치수, 포트 스레드, 접점 매개변수 및 조정 가능한 압력 범위에서 SMC 동급 모델과 완벽하게 드롭인 호환됩니다. 경쟁력 있는 가격과 짧은 리드 타임으로 고객은 대량 생산 비용을 절감할 수 있습니다.

터미널 배선 정의

     -- COM:공용 공용 터미널

     -- NO: 상시 열림, 공기 압력이 사전 설정된 값에 도달하면 작동

     -- NC: 평상시 닫힘, 기압이 미리 설정된 임계값보다 낮을 때 작동

한 문장 요약

     SOLH VR3200/3201 무전원 기계식 공압-전기 계전기는 PLC 인터록, 진공 모니터링 및 공기 소스 경보 자동화 제어를 위해 개방형 프레임, IP44 방적 및 CE 접지 버전으로 제공되는 조정 가능한 0.1~1.0MPa 트리거 압력을 사용하여 공기 압력 신호를 1NO+1NC 건식 접점 신호로 변환합니다.
